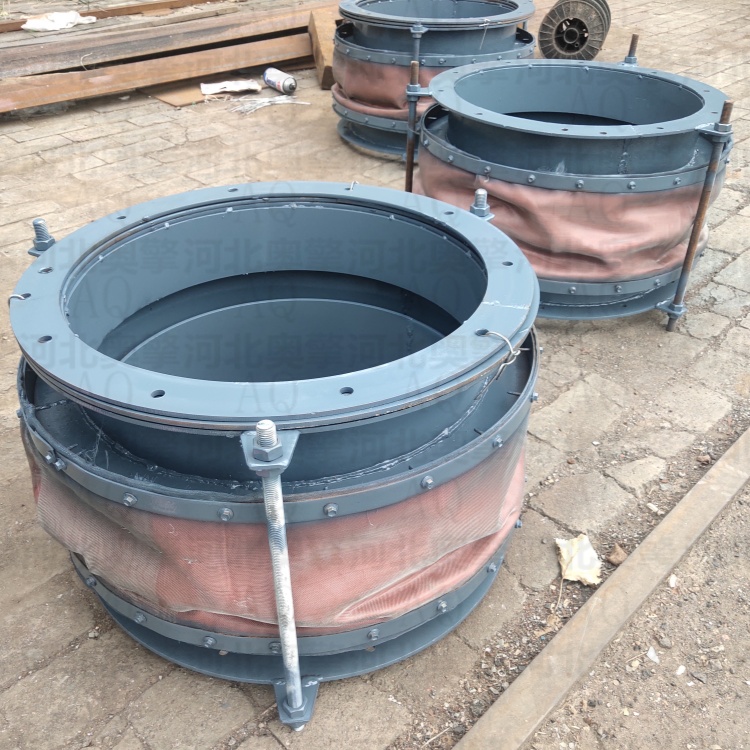

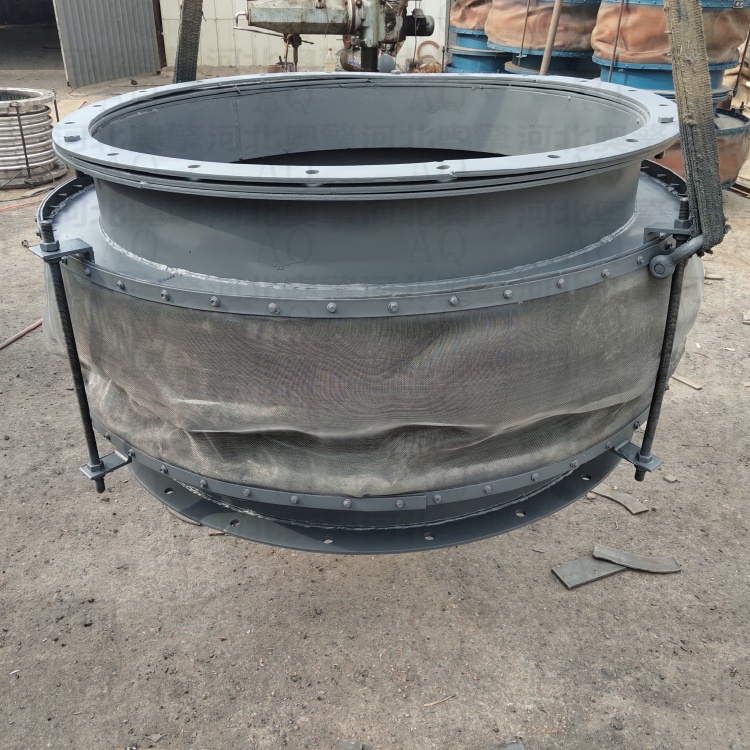

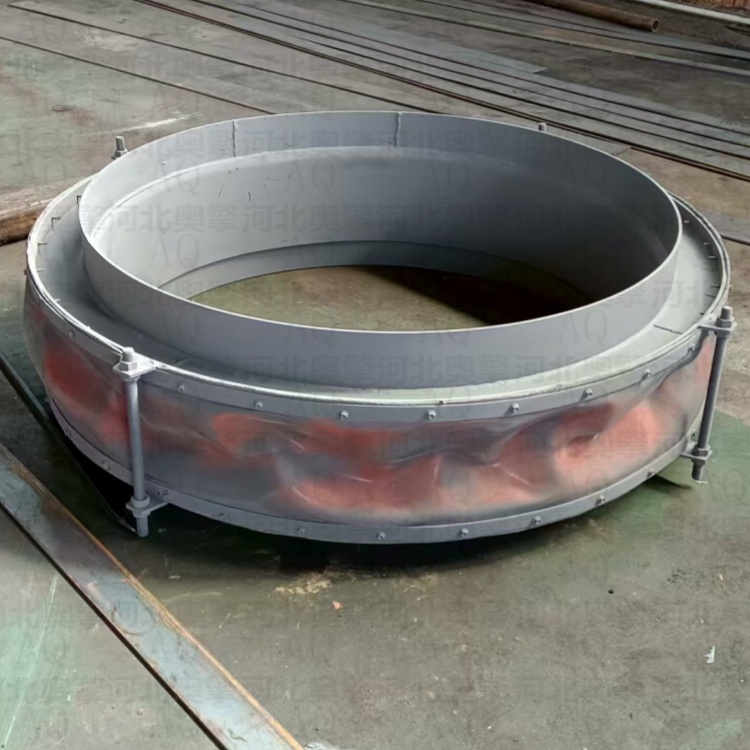

变径非金属膨胀节

变径非金属膨胀节是一种专为管道系统设计的柔性连接装置，主要用于解决不同直径管道连接处的热膨胀、机械振动及安装误差问题。其核心功能在于通过非金属材料的弹性特性，实现轴向、横向和角向位移的补偿，同时降低系统运行中的振动与噪声影响。该产品广泛应用于电力、冶金、化工、水泥等行业，特别适用于高温、腐蚀性介质及空间受限的管道环境。

核心特性与优势

‌多向位移补偿能力‌：变径设计使其能够有效吸收管道因热胀冷缩或机械振动产生的轴向、横向及角向位移，避免应力集中导致的管道破裂或设备损伤。例如，在电厂烟风道中，变径结构可自然过渡不同管径，减少刚性连接引发的振动传递。

‌卓越的耐腐蚀与耐高温性能‌：采用氟橡胶、硅橡胶或玻璃纤维等复合材料，赋予产品优异的耐酸碱和高温稳定性，适用于脱硫脱硝等腐蚀性烟气环境。相比金属膨胀节，其材料在高温下不易氧化，延长了使用寿命。

‌减振降噪效果显著‌：柔性蒙皮结构能主动吸收振动能量，降低管道系统运行中的噪声，提升工作环境舒适度。这一特性在冶金高炉排烟等场景中尤为关键，减少了设备振动对建筑结构的冲击。

‌安装维护便捷‌：变径设计简化了管道连接流程，允许一定程度的对中误差，降低安装复杂度。同时，非金属材料无需频繁维护，减少了停机时间。

典型应用场景

‌电力行业‌：用于锅炉排气管道，解决高温蒸汽导致的变径处热应力问题，同时通过减震保护设备基础。

‌化工与冶金领域‌：在腐蚀性介质管道中，变径结构适应空间受限的管廊布局，耐腐蚀层有效延长系统寿命。

‌水泥与石化装置‌：适用于窑体除尘系统，补偿因热风循环产生的位移，并降低粉尘输送中的振动噪声。

结构设计解析

变径非金属膨胀节通常由以下组件构成：

‌柔性蒙皮‌：核心补偿元件，采用多层纤维织物或橡胶，提供弹性变形能力。

‌变径过渡段‌：连接不同直径管道，确保介质流动平稳，减少湍流损失。

‌金属框架与法兰‌：增强结构稳定性，便于与管道系统连接。

‌保温层（可选）‌：在高温应用中，内置陶瓷纤维等材料，提升能效。

选型与使用建议

选型时需综合考虑管道介质特性、温度范围及位移需求。例如，高温腐蚀性环境优先选用氟橡胶蒙皮，而大位移场景需验证补偿量是否匹配。安装时应注意法兰对齐和介质流向，避免扭曲变形。通过合理选型，变径非金属膨胀节可显著提升管道系统的安全性与运行效率
