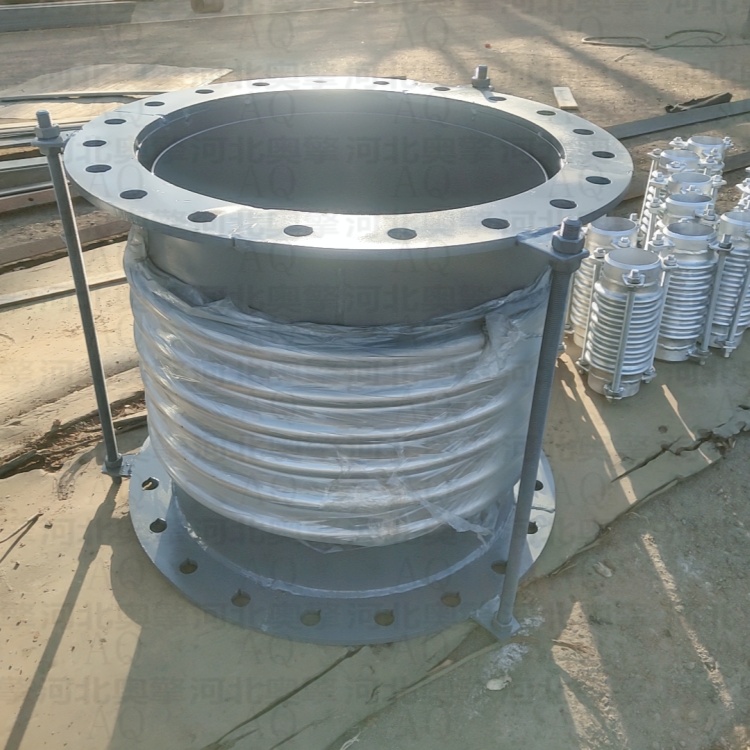

圆形轴向内压式波纹管膨胀节

圆形轴向内压式波纹管膨胀节是一种用于管道系统的补偿装置，主要吸收因热胀冷缩等原因产生的轴向位移，同时可兼顾少量横向和角向位移

结构组成

核心元件：波纹管（弹性元件），负责吸收位移

连接部件：两端的端管、法兰或接管，用于与管道系统连接

辅助组件：导流筒（可选），用于引导介质流动，保护波纹管

主要结构与组成部分

波纹管：核心元件，通常由不锈钢（如304、316L、321等）制成，其波数、波高、壁厚决定了补偿能力和承压能力

端管/法兰：焊接在波纹管两端，用于与管道系统连接。可以是焊接端管，也可以是配套的法兰

导流筒：安装在波纹管内部。至关重要的部件，其作用是：

让介质平顺通过，减少流体阻力涡流和湍流

防止介质直接冲击波纹管，避免波纹被腐蚀和冲蚀

在膨胀节压缩时，防止杂质沉积在波谷中

外罩/保护套：通常是金属罩壳，包裹在波纹管外部。作用是：

保护波纹管免受机械损伤

防止灰尘和异物进入波谷

在火灾或多尘环境中提供保护

铰链、拉杆等附件：对于轴向型，通常会有限位拉杆。这些拉杆在运输和安装时起到保护作用，防止波纹管被过度拉伸或压缩。在压力推力较大时，它们也能分担部分载荷

注意： 轴向型膨胀节的拉杆通常不是用来承受压力推力的，压力推力需要由主固定支架来承担

连接方式：法兰连接和接管连接

工作原理

利用波纹管的轴向弹性变形能力，补偿管道因温度变化产生的伸长或缩短，同时可吸收设备振动和安装误差
