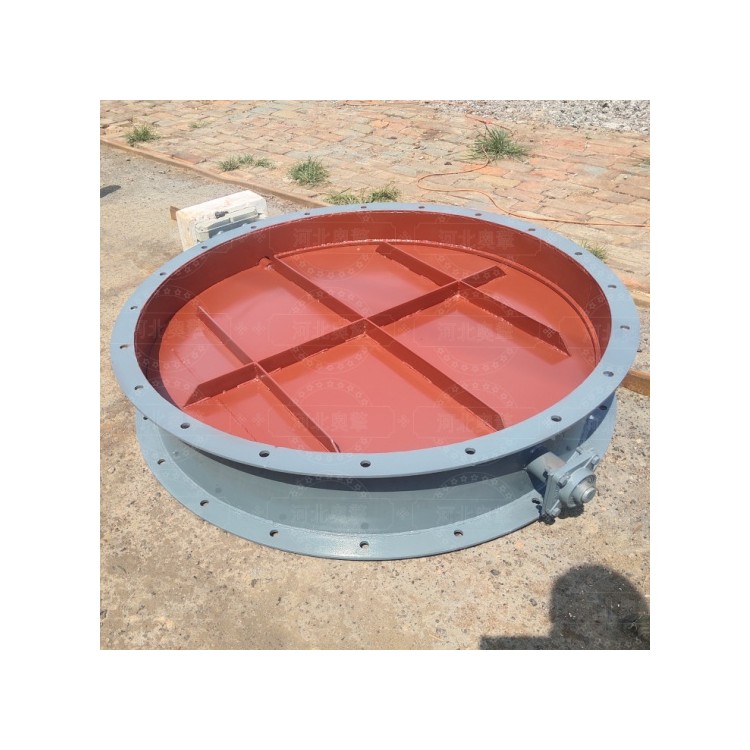

圆形通风蝶阀是一种用于调节或切断空气、烟气等气体介质的阀门，广泛应用于通风、空调、环保、冶金、化工等领域的管道系统中。

结构与工作原理

圆形通风蝶阀主要由阀体、阀板（蝶板）、阀杆、密封圈和驱动装置（手动、电动、气动等）组成。通过驱动装置旋转阀杆，带动蝶板在阀体内作90°转动，从而调节介质流量或完全切断流动。

主要特点

轻便紧凑：结构简单，体积小，重量轻，安装方便

操作灵活：驱动力矩小，启闭灵活，操作方便可靠

耐高温性：具有耐高温特性，开关时不会产生摩擦

低故障率：内部无连杆、螺栓等组件，工作可靠，使用寿命长

技术参数

压力等级：公称压力PN为0.05、0.25、0.6MPa

温度范围：适用温度为-10℃至250℃

口径规格：公称通径DN50～2000mm

泄漏率：≤1.5%-3%泄漏量

连接方式与分类

连接方式：对夹式、法兰式、支耳式、焊接式

驱动方式：

手动通风蝶阀\电动通风蝶阀\气动通风蝶阀\液动通风蝶阀

应用场景

圆形通风蝶阀广泛应用于：

工业领域：冶金、电厂、石油、化工等行业的通风、除尘、排烟系统

建筑领域：中央空调系统、通风换气系统

环保领域：废气处理设备、垃圾焚烧厂的废气处理管道

圆形通风蝶阀在管道中一般应当水平安装，适用于介质温度≤300℃、公称压力为0.1MPa的管道上，用以连通、启闭或调节介质量。
