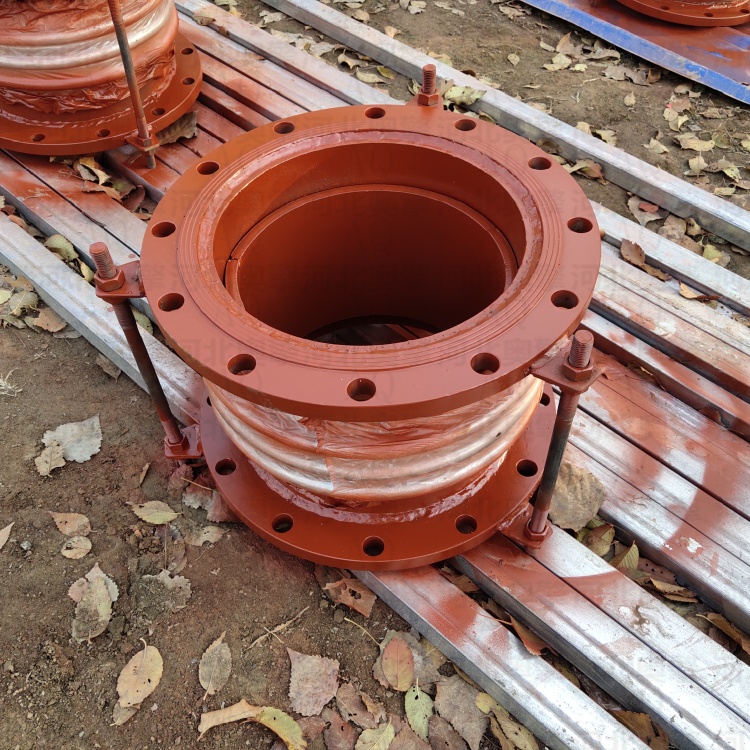

金属拉杆膨胀节

金属拉杆膨胀节是一种用于管道系统位移补偿的关键部件，其核心功能是通过金属波纹管的弹性变形吸收管道因温度、压力变化产生的轴向、横向及角向位移，同时通过拉杆系统控制变形范围并分散应力

结构组成与工作原理‌

‌核心组件‌

‌波纹管‌：采用不锈钢或镍基合金制成，通过轴向/横向变形补偿位移‌

‌拉杆系统‌：外部铰接式拉杆限制波纹管过度变形，确保位移可控‌

‌端部接头‌：法兰或焊接接口，适配不同管道连接需求‌

‌工作原理‌

管道热胀冷缩时，波纹管弹性变形吸收位移，拉杆同步调节变形方向，避免应力集中‌

复式拉杆型通过加强筋板提升抗压能力，防止承压环板弯曲变形

应用领域‌

‌电力/化工‌：锅炉烟道、高温蒸汽管道（耐温达1300℃）‌

‌冶金/核能‌：耐腐蚀、抗辐射工况

‌城市管网‌：直埋式补偿器用于供热/燃气管道

主要特点与优势

吸收角位移：是其最主要的功能，可以吸收单平面或多个平面内的角向偏转

承受压力推力：拉杆系统能平衡内压产生的盲板力，减轻对管道支架的负荷

导向性强：拉杆限制了膨胀节的轴向位移和径向位移，确保其只在设计的方向上（角向或横向）进行补偿

刚度大，稳定性好：相比无约束型膨胀节，其整体结构更稳固，抗失稳能力强

成对使用：通常需要两个或三个一组使用，才能有效地吸收管道的横向位移等复杂位移

选型要点

位移量：明确需要吸收的角位移量大小和方向

压力与温度：根据介质的工作压力和工作温度选择合适材质和结构强度的产品

连接方式：根据管道设计选择法兰连接或焊接端

腐蚀性：考虑介质和外部环境的腐蚀性，选择合适的波纹管和结构件材质

安装核心要求：

必须与主固定支架配合使用：膨胀节本身不承重，需要靠主固定支架来定位和承受载荷。

严禁用拉杆吊装：安装时，拉杆上的螺母不能拧紧，更不能利用拉杆来起吊或安装膨胀节

安装就位后，需要根据设计要求调整或拆除运输杆（如果有），并将工作拉杆调整到规定位置（有时需要松开螺母，有时需要保留一定的间隙）

与管道对中：安装时必须保证膨胀节与管道同心，避免强行扭转或拉伸，以免损坏波纹管

流向标识：注意介质流向标识，通常不能装反

焊接保护：如果是焊接端，在焊接时要防止焊渣飞溅到波纹管表面，以免造成损伤
