套筒补偿器 支持定制

套筒补偿器也叫旋转补偿器 套筒补偿器设计了防拉断装置,可在其伸缩到位置时不被拉开,从而使整个管网运行的安全性大大提高

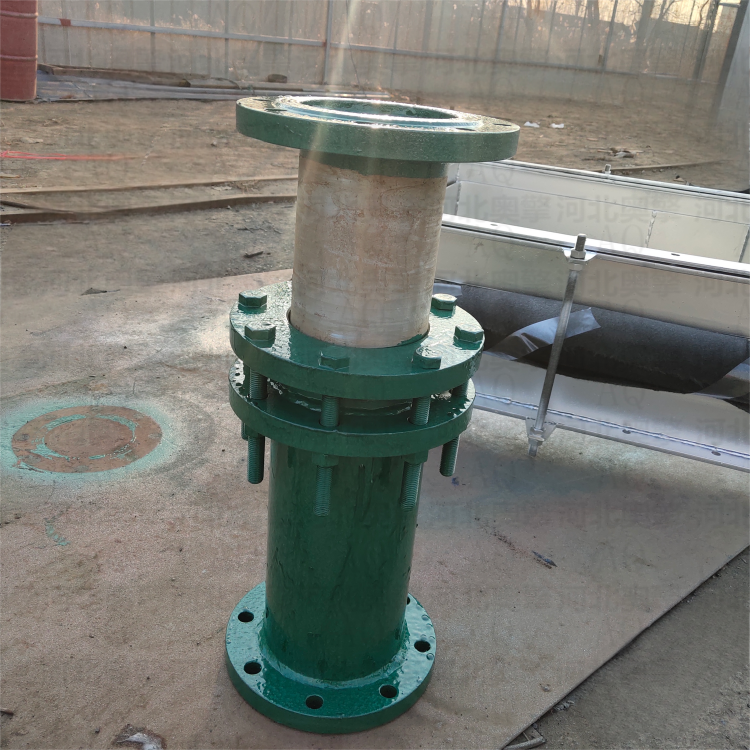

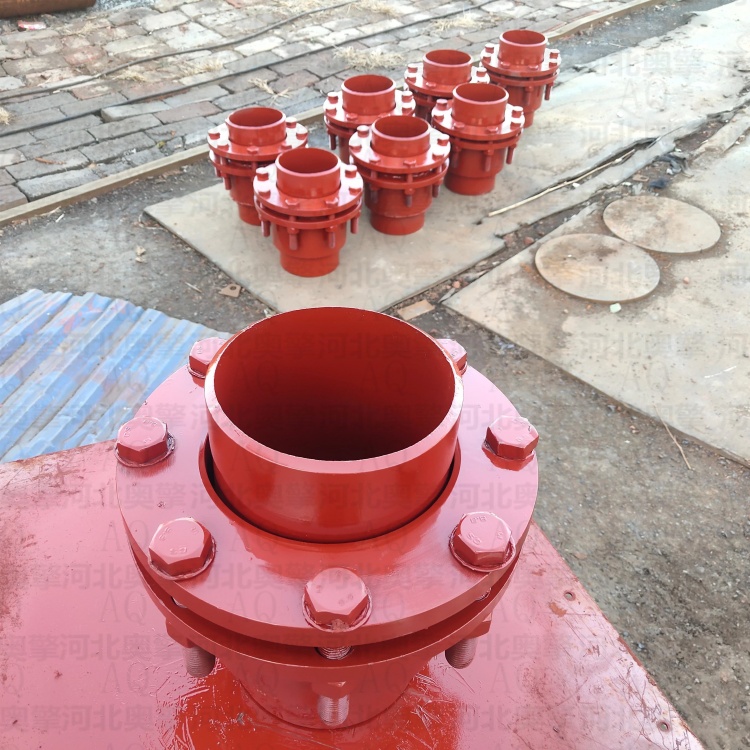

套筒补偿器主要有套筒（芯管）、外壳、密封材料等构成，部分还配有防拉断装置、平衡拉杆等

工作原理

其核心原理是滑动和密封：

吸收位移：补偿器的芯管（内套管） 与管道一端固定，外壳体 与管道另一端固定。当管道因温度变化而长度发生变化时，芯管会在外壳体内进行平滑的轴向滑动，从而补偿管道的热位移。

密封防漏：在芯管与外壳体之间的环形间隙内，填充有高温高压的密封填料（最常见的是柔性石墨盘根）。填料被压盖通过螺栓施加的压紧力牢牢地压在间隙中，形成一道或多道严密的密封环，防止管道内的介质（如蒸汽、热水）泄漏。

主要特点：

补偿量大：相较于自然补偿和大多数金属波纹管补偿器，套筒补偿器在单个体积下能够吸收的轴向位移非常大，这是其最显著的优势。

承压能力高：结构坚固，能够承受较高的管道内压。

对管道推力小：由于其滑动摩擦力相对较小，对固定支架的推力也较小，可以简化支架设计。

占地面积小：结构紧凑，安装所需空间较小。

成本较低：在需要大补偿量的场合，其制造成本通常低于同等性能的波纹管补偿器。

套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下_性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用

安装位置与方向：通常应安装在直线管道上，避免靠近弯头、阀门等易产生应力集中的部位，必要时需设置导向支架  按介质流向标记安装，确保芯管伸缩方向与管道位移方向 一致，禁止反向安装

在主固定管架之内允许设置2个以上的补偿器,减少分割补偿的歇固定客架，具有良好的导向性能，便于施工安装
