如何构建高可靠性的电机试验平台？

电机试验的振动冲击、载荷波动、精度要求，对试验平台的可靠性提出严苛挑战。高可靠性电机试验平台需兼顾稳定支撑、定点、抗振降噪三大核心，而T型槽平台作为核心基准载体，凭借灵活适配与强承载优势，成为构建方案的关键。本文拆解全流程构建要点，融入T型槽平台、电机试验台铁地板等高频关键词，助力打造稳定可靠的试验环境。

一、基础选型：选对核心载体，筑牢可靠性根基

构建高可靠性电机试验平台，首先需锁定适配的核心装备：

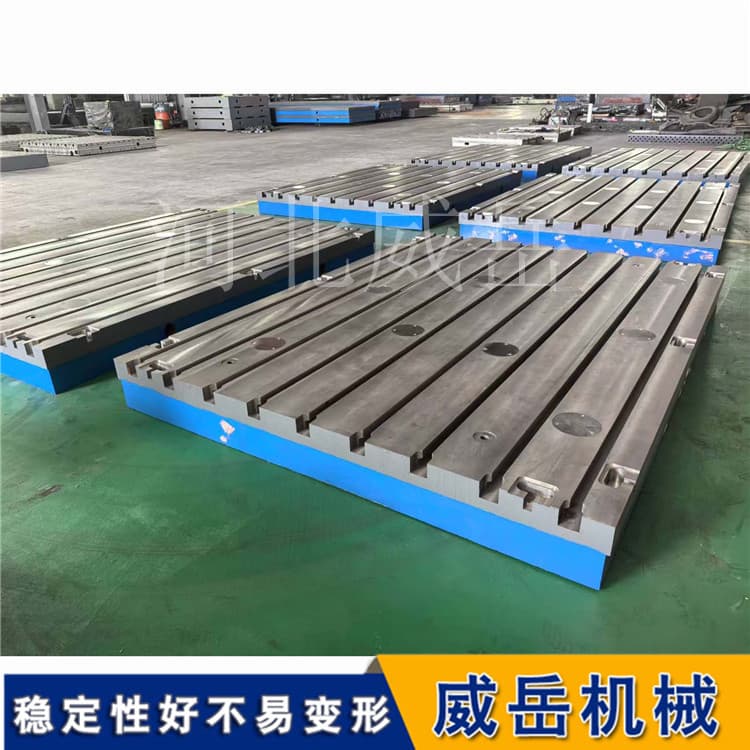

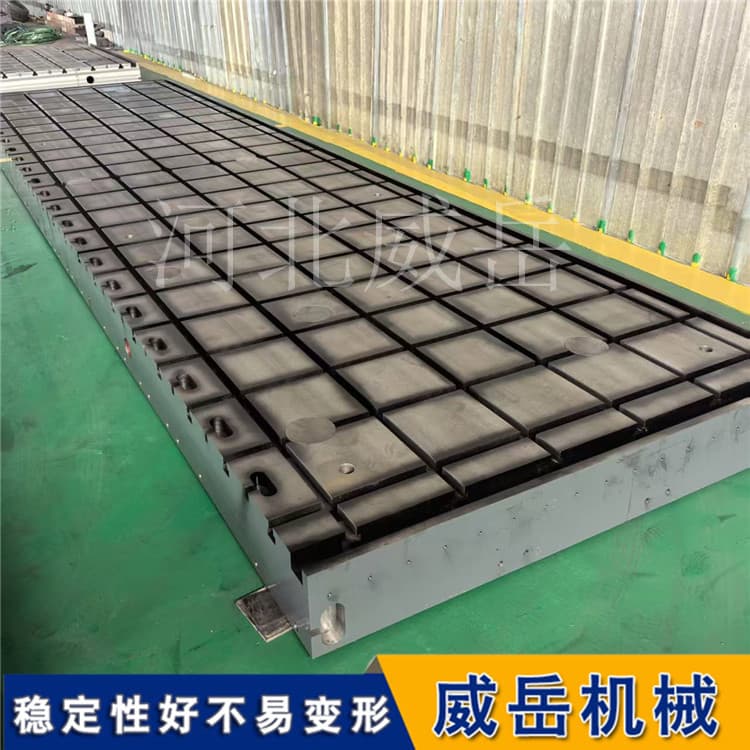

基准平台优选T型槽平台：选用HT300/QT600材质的T型槽平台（电机试验专用款），抗拉强度≥300MPa，经“高温时效+自然时效”双重处理，残余应力去除率≥95%，避免电机振动导致平台变形。台面精度达0级/1级（平面度≤0.05mm/m），为试验提供平整基准。

槽型参数匹配：槽宽选22-28mm主流规格，适配电机固定夹具与测试工装，槽间距80-100mm，平衡台面强度与调整灵活；槽口经高频淬火处理（硬度≥45），减少夹具滑动磨损，延长使用寿命。

承载冗余预留充足：按电机重量+测试设备重量的1.5倍选型，小型电机（≤500kg）选1-5吨承载T型槽平台，中型电机（500kg-5吨）选10-20吨级，大型工业电机（≥5吨）选20-50吨重载T型槽平台，杜绝超载导致的不稳定。

二、核心设计：三大维度强化可靠性

1.抗振设计：隔绝振动干扰

电机试验高频振动易导致数据失真，需构建“抗振体系”：T型槽平台底部加装减振垫（厚度30-40mm，阻尼比≥0.1），阻断地面振动传导；平台与电机底座之间铺设防滑阻尼垫，吸收电机运行振动；选用QT600球墨铸铁材质（阻尼性能比灰铸铁提升40%），自身抵御共振冲击，振动传递率≤8%。

2.定点固定：确保电机稳定无位移

利用T型槽平台的灵活固定优势，搭配T型强度螺栓（10.9级）+防松垫圈，从电机底座四周多点锁紧，定点精度≤±0.02mm；针对高速电机试验，加装轴向定点销，电机轴向窜动，重复定点精度≤±0.01mm，避免试验中电机移位引发安全隐患。

3.适配扩展：兼容多规格电机与测试需求

采用混合槽宽（22+28mm）设计的T型槽平台，适配不同尺寸电机底座；台面预留传感器安装孔与布线槽，方便振动传感器、扭矩测试仪等设备集成；支持多工位布局，15分钟完成不同规格电机切换，适配研发测试、批量检测等多场景。

误区3：承载选型刚好→未预留冗余，长期使用后平台易变形，需按1.5倍载荷选型。

构建高可靠性电机试验平台，核心是“选对T型槽平台+科学设计强化”。通过选型、抗振优化、稳固定点与细节保障，既能抵御电机试验的振动、载荷挑战，又能兼容多场景需求，确保测试数据、安全。T型槽平台作为核心载体，以其强承载、高稳定、灵活动态，成为高可靠性电机试验平台的选择”。
