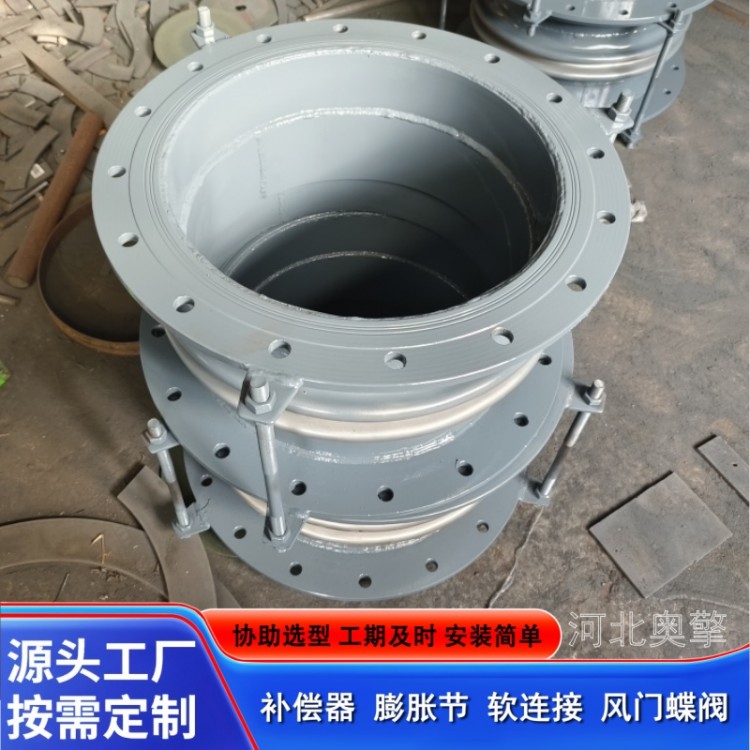

圆口波纹金属补偿器不锈钢波纹膨胀节

以下是关键步骤:

安装前准备

1.检查型号规格:确认补偿器与管道的匹配性，包括尺寸、压力等级及支座配置符合设计要求。

2.管道对中性:若无法通过其他方法保证对中性，需采用直管切割等长管道后再安装补偿器。

保温处理:保温层应做在补偿器外保护套上，禁止直接覆盖在波纹管表面，且不得3.使用含氯保温材料。

安装要点

1.固定支架设置

一个导向支架需靠近补偿器，与补偿器端面间距不超过管径的4倍(L1≤4DN)。

第二个导向支架间距不超过管径的14倍(L2≤14DN)，后续支架间距按公式或规范计算。

主固定支架设在盲端、弯头、阀门等位置，次固定支架设在直管段两个轴向补偿器之间。

2.位移控制

·补偿器两端需设置活动元件，禁止外部构件卡死或限制其动作。

安装过程中需避免焊渣损伤波纹管表面。

测试与调试

1.压力试验

安装完成后应立即拆除运输保护构件，并按设计要求调整限位装置。

试验压力不超过1.5倍公称压力，并确保管系在环境条件下充分补偿。

2.导流筒方向

带导流筒的补偿器需确保导流筒方向与介质流动一致(按流向标志安装)。

特殊场景处理

垂直管道:安装位置宜选在地面与上升立管阀之间，固定支架设在阀门下方与补偿器之间。

水平管道:需与伸缩缝中心线对齐，两侧各设固定支架。
