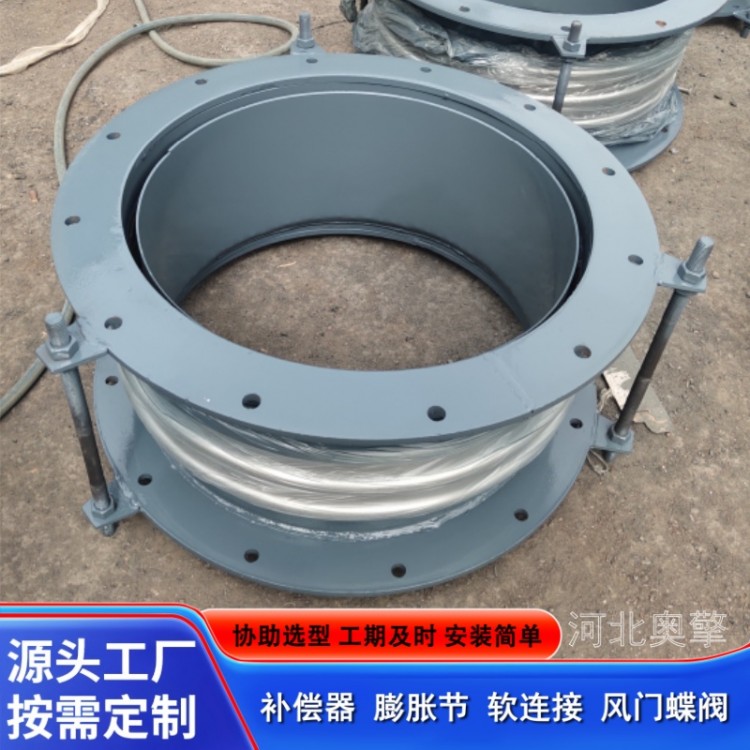

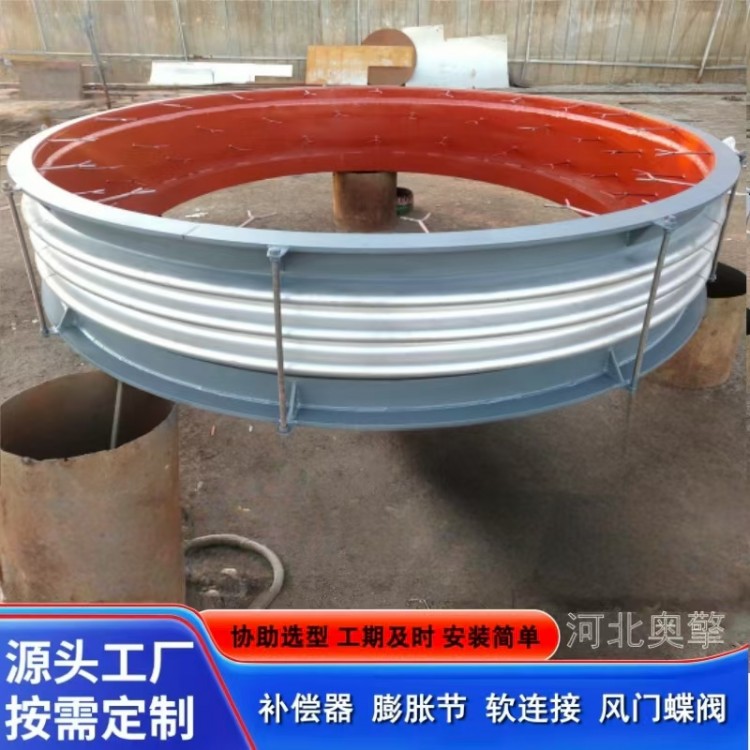

法兰式波纹补偿器

金属波纹补偿器作为一种柔性耐压管件，在管道系统中发挥着多重关键作用。其首要功能是补偿管道位移，能够有效吸收因温度变化（热胀冷缩）产生的轴向、横向和角向位移，防止管道因过度应力而变形或损坏。其次，它能吸收振动与降低噪声，通过自身弹性变形缓冲设备运行时传递给管道的振动，并减少流体流动产生的噪音，改善工作环境。此外，还能降低管道应力与保护连接部位，通过柔性连接减少管道系统中的应力集中，特别是保护设备与管道连接处等薄弱环节，延长管道使用寿命。在极端情况下，如 或地陷发生时，补偿器还能吸收管道的变形量，确保系统的连续性和稳定性

金属波纹补偿器是由一个波纹管和两个端管构成及其他部件组成。他同构波纹管的柔性变形来吸收管线轴向位移，端接管或直接与管道焊接，或焊上法兰在与管道法兰连接。金属波纹管作为一种具有横向波纹的挠性薄壁管壳零件，其核心功能涵盖测量、连接、转换、补偿、隔离、密封和减振等多个方面。在工业领域中，它在波纹管截止阀和闸阀中主要发挥隔离、密封和补偿作用，而在自力式调节阀中，还能与弹簧配套实现输出力及阀门启闭控制。此外，在管道系统中，金属波纹管可用于温度补偿、吸收振动、降低噪声、改变介质输送方向以及适应管道与设备间的机械位移，尤其适用于有位移和振动需求的泵、阀等设备的柔性连接。

在安装金属波纹补偿器前，首先要核对规格型号，确保其符合管道的设计要求，包括压力、补偿量、尺寸等关键参数。同时，检查产品有损坏，特别是波纹管部分有无变形、裂纹等缺陷。
1. 选型依据：
介质特性：根据输送介质（如热水、蒸汽、腐蚀性流体）选择材质，例如不锈钢材质适用于耐腐蚀场景，内衬四氟型号可增强化学稳定性。
工况参数：考虑工作温度（如高温环境需选耐高温型号）、压力及位移量，双向型补偿器可提供 补偿量。
安装环境：直埋式补偿器需适配地下管道，万向铰链型适用于多平面角位移补偿。
2. 安装前检查：
确认补偿器型号、规格与管道系统匹配，核对法兰尺寸及连接方式。
清理管道内部杂物，确保安装环境无尖锐物体，避免损伤波纹管。
