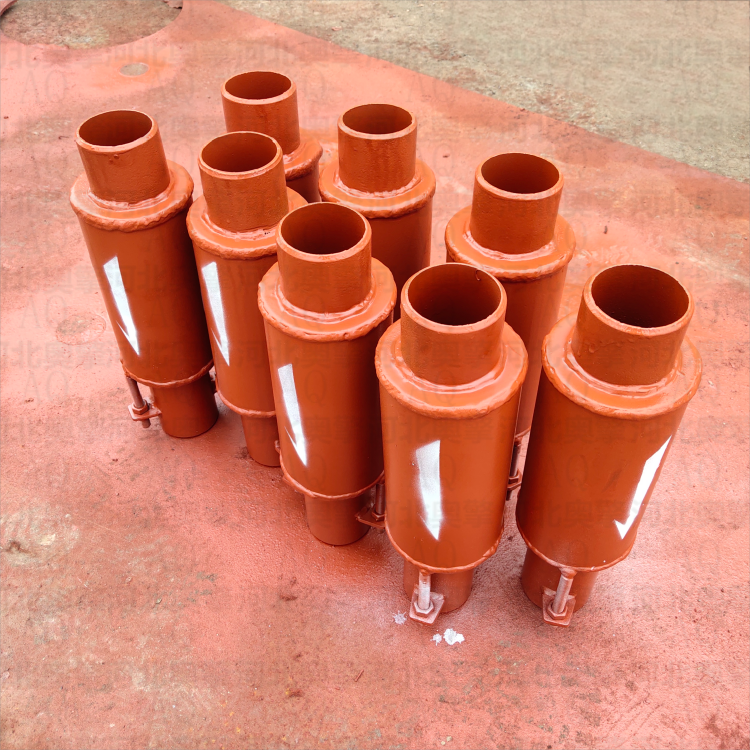

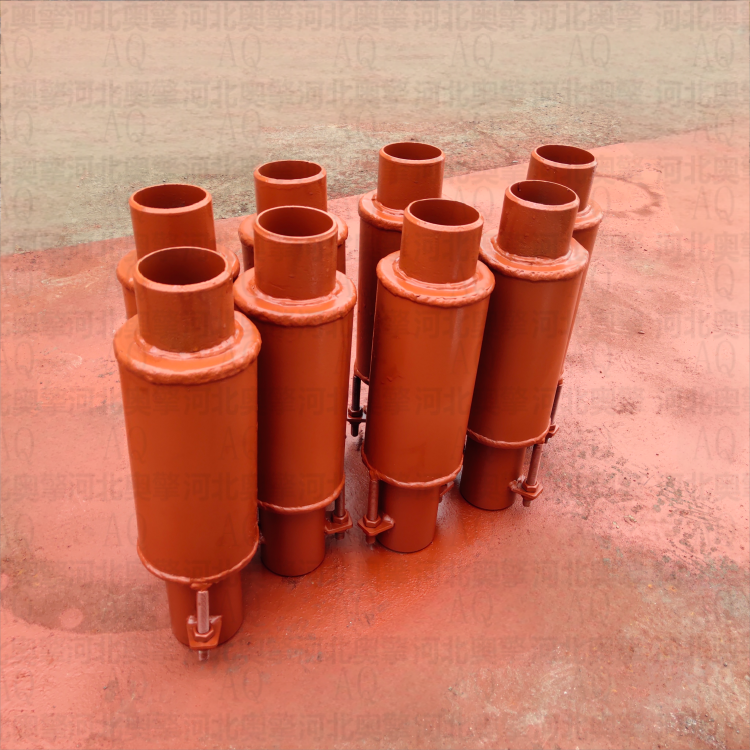

内外压平衡波纹补偿器是一种用于工业管道系统的关键补偿装置,主要用于平衡管道内压推力,降低对固定支架的载荷影响
结构原理
双波纹设计
由内压工作波和外压平衡波组成,通过受力构件(如大拉杆)实现压力自平衡。
平衡波纹管受外压作用,抵消内压产生的盲板力,消除管道轴向推力。
连接方式:法兰连接和接管连接两种形式
典型应用
热力管道:热水、蒸汽系统(如100℃热水管道)
化工管道:腐蚀性介质输送(需配套耐蚀材料)
电力系统:锅炉烟道等高温高压场景
安装要点
介质流向:需与补偿器流向标志一致
疏水口方向:安装时确保疏水口朝下,避免积水
拉杆处理:现场安装后必须拆除预装拉杆
典型应用
热力管道:热水、蒸汽系统
化工管道:腐蚀性介质输送
电力系统:锅炉烟道等高温高压场景
核心优点
消除压力推力(盲板力):这是它最大的优点。它使管道系统的固定支架(主固定支架)只需承受补偿器的弹性反力和管道摩擦力,而无需承受巨大的、具有破坏性的压力推力。这极大地简化了支架设计,降低了土建成本,特别是在高压、大口径管道中优势极其明显。
无需设置主固定支架:在使用了内外压平衡补偿器的管段,两端可以都采用导向支架和中间固定支架,而无需设置承受巨大推力的主固定支架,大大增加了系统设计的灵活性。
补偿量大:由于采用多波结构,其吸收管道轴向位移的能力通常比单式轴向型补偿器更大。
保介质无泄漏:其平衡结构使压力得到内部平衡,降低了对外部密封的依赖,可靠性高
