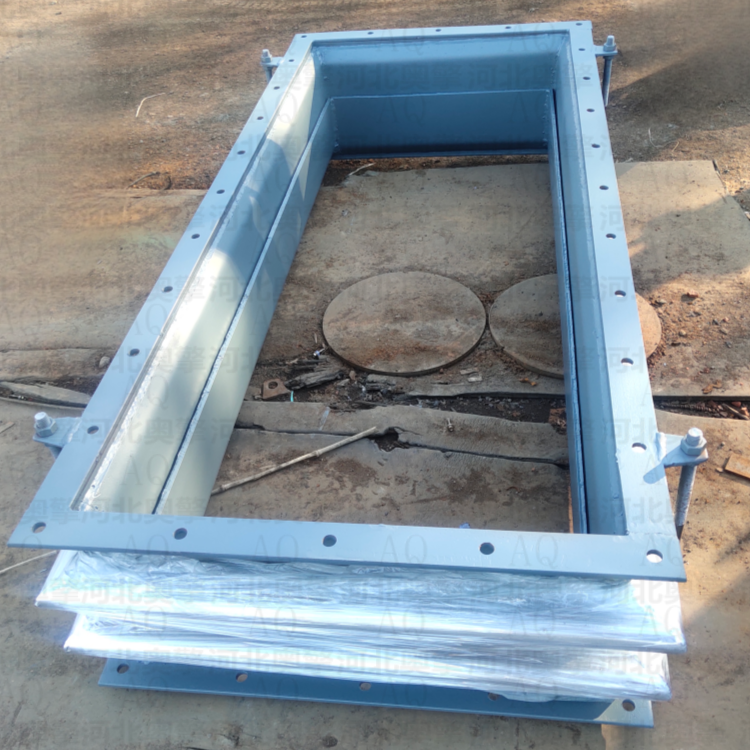

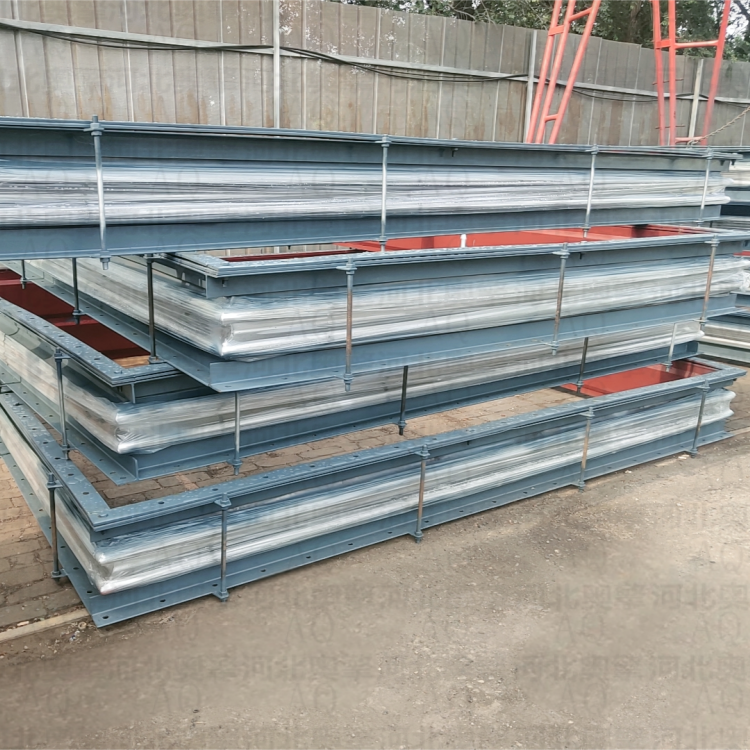

耐高温法兰波纹膨胀节

耐高温法兰波纹膨胀节是一种柔性补偿元件，它通过其核心部件——金属波纹管的弹性变形，来吸收管道因热胀冷缩、振动或地基沉降引起的尺寸变化。它两端带有法兰，用于与管道系统的法兰连接

核心结构与组成部分

一个典型的耐高温法兰波纹膨胀节主要由以下几部分构成：

波纹管： 核心元件 通常由一层或多层耐高温合金钢板或不锈钢板制成 其波形决定了补偿量和承压能力

法兰： 连接部件 通常与管道法兰标准匹配 材质也与管道材质兼容或更高

导流筒： 关键保护部件 安装在波纹管内壁，用于引导介质平顺流动，防止介质直接冲击波纹管，避免磨损和高温直接作用于波谷，同时减少流动阻力 对于高温且有腐蚀性的介质，导流筒至关重要

拉杆/铰链等附件： 限位和保护部件。用于限制膨胀节在运输、安装过程中的过度拉伸或压缩，并承受压力推力，保护波纹管不受损坏。根据补偿形式的不同，附件形式多样

连接方式：法兰连接和焊接

主要应用领域

电力行业： 电站锅炉的烟风道、主蒸汽管道、热再热蒸汽管道

冶金行业： 高炉、热风炉、转炉、烧结机的烟气管路、余热回收系统

石油化工： 催化裂化装置、裂解炉、转化炉的进出口管道

水泥行业： 窑头、窑尾的烟气管道

造纸行业： 碱回收炉的烟气系统
