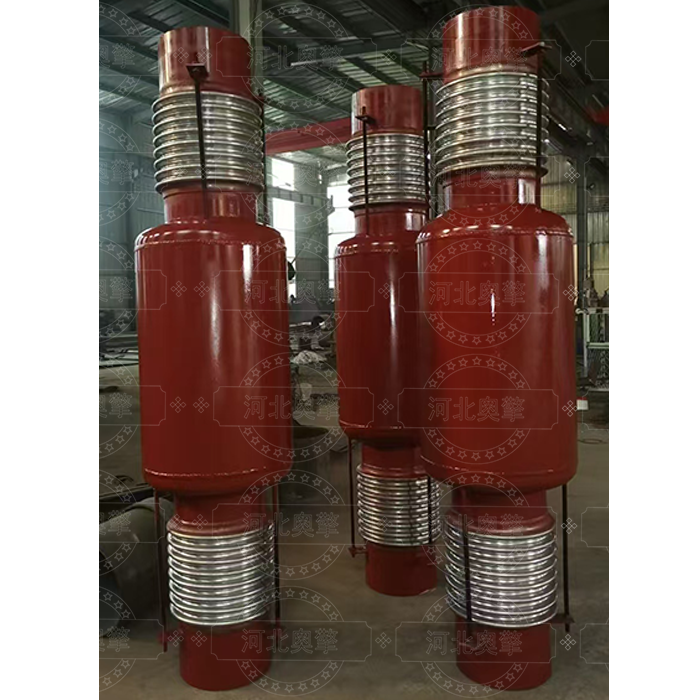

旁通压力平衡波纹管补偿器是一种用于管道系统的特种补偿器，具有吸收内压推力、补偿管道位移的核心功能。其结构通常由两个相同规格的波纹管及端环、封头、外管等构件组成，采用双波纹管连动分流平衡腔设计，通过内压工作波与外压平衡波的协同作用，实现压力推力的自我平衡。该设备主要应用于石油化工、能源动力等领域的高温高压管道，如进出加热炉、汽轮机、离心压缩机的工艺管道，能有效吸收轴向与横向组合位移，降低对固定支架的负荷需求，保障管线安全运行。

核心特性与优势

功能特点：具备良好的导向性、低刚度、小外形尺寸等特性，可吸收内压推力，减少管道系统的盲端推力，延长管道寿命并简化支架设计。

适用工况：支持工作压力0.1–6.0MPa，温度范围-200℃至1300℃，公称通径DN32–8000mm，适用于气体、蒸汽及弱腐蚀性介质管道。

安装要求：需确保型号与设计匹配，两固定支架间仅安装一个补偿器，导向支架需保证充分导向性，且禁止受扭矩作用。水压试验时需控制氯离子含量不超过25ppm。

结构与工作原理

结构组成：由内压工作波纹管和外压平衡波纹管组成，通过承力构件连接，形成密封通道腔。中间波纹管受外压作用，稳定性优于传统设计。

补偿机制：通过波纹管的弹性变形吸收管道热膨胀位移，压力推力由自身构件平衡，无需依赖外部固定支架。例如，在蒸汽管网中可避免因温度变化产生的应力损伤。

应用场景与注意事项

典型应用：适用于不宜设置固定支架的高物位直管线、大直径地埋管道，以及高温（>400℃）或危险介质输送场景。
