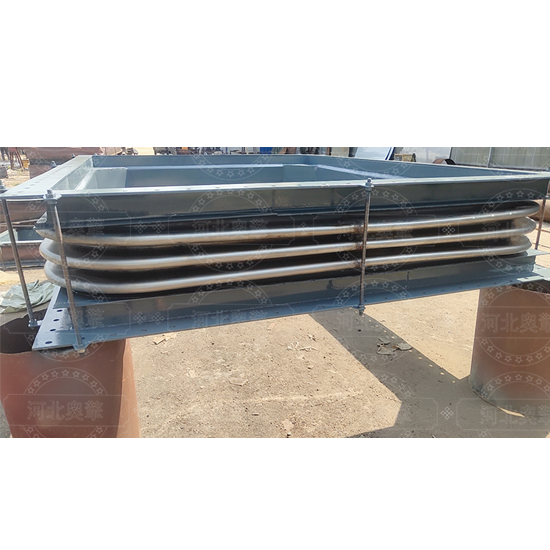

矩形圆角金属波纹补偿器是一种用于吸收热位移和减振的管道补偿装置，主要应用于电厂烟风道等大截面、低压力、高温度的管道系统中。

基本结构和工作原理

矩形圆角金属波纹补偿器采用矩形截面和圆角波形设计，由波纹管、连接接口等部件组成。单个膨胀节可承受二维方向位移，若需吸收三维位移，则需由两个膨胀节组成肘接管道。

主要技术参数

使用条件：

使用压力范围：-30~30kPa

使用温度范围：0~400℃

补偿性能：

波纹管单波轴向补偿量：全高型±24mm，半高型±11mm（具体数值随介质温度变化）

每波最大允许膨胀量：全高型△α=±24mm，半高型△α=±12mm

疲劳寿命：≥1000次

材质选择：

波纹管材质：常用高耐候钢09CuCrNi-A、奥氏体不锈钢0Cr18Ni9及普通碳素钢Q235-A

高耐候钢因耐大气腐蚀性能好、性价比高而被推荐使用

规格系列

按矩形管道公称通径确定规格：

全高型：1600×1400～11000×6600mm

半高型：800×800～11000×6600mm

包括单波、双波、三波等不同波数配置

选用要点

选型时需提供以下参数：

管内流通介质

烟风道设计压力

运行最高温度

烟风道横截面外形尺寸（长、宽）

所选波形（全高216mm、半高108mm）和波数（单波数不超过6波）

特殊设计考虑

为提高使用寿命和性能：

可采用耐磨导流板和内设隔热层设计

对多尘烟道应采用挡灰板

为减少波纹管波节数，可考虑50%冷拉

连接方式

主要采用内插焊连接（插入量20mm），也可根据需要选择法兰连接或其他连接方式。

应用领域

主要应用于电厂烟风道系统，同时也广泛用于自动控制、真空技术、电力工业、交通运输等领域的设备连接，可有效解决热位移、机械振动等问题。
