小拉杆横向波纹补偿器（JXH/XLB型），又称煤粉管道专用三维波纹补偿器，专用于电力、水泥、钢铁等行业煤粉管道系统中的位移补偿 。该装置由两段波纹管、中间接管及带限位螺母的小拉杆组成，波纹管材质通常为1Cr18Ni9Ti或SUS304不锈钢，采用多层次液压成型工艺制造。其主要功能是吸收管道因热胀冷缩引起的轴向、横向、角向及多向复合位移，通过双波纹管协同实现补偿。小拉杆结构仅起限位作用，不承受内压推力。典型型号如0.6XLB500FB-1500，表示公称通径500mm、工作压力0.6MPa、长度1500mm、法兰连接方式。安装时需松开拉杆螺母以适应实际位移，使用中须满足单独补偿量不超过标定最大值（X₁≤X₀，Y₁≤Y₀），复合位移遵循X₁/X₀+Y₁/Y₀≤1的约束条件 。

结构组成

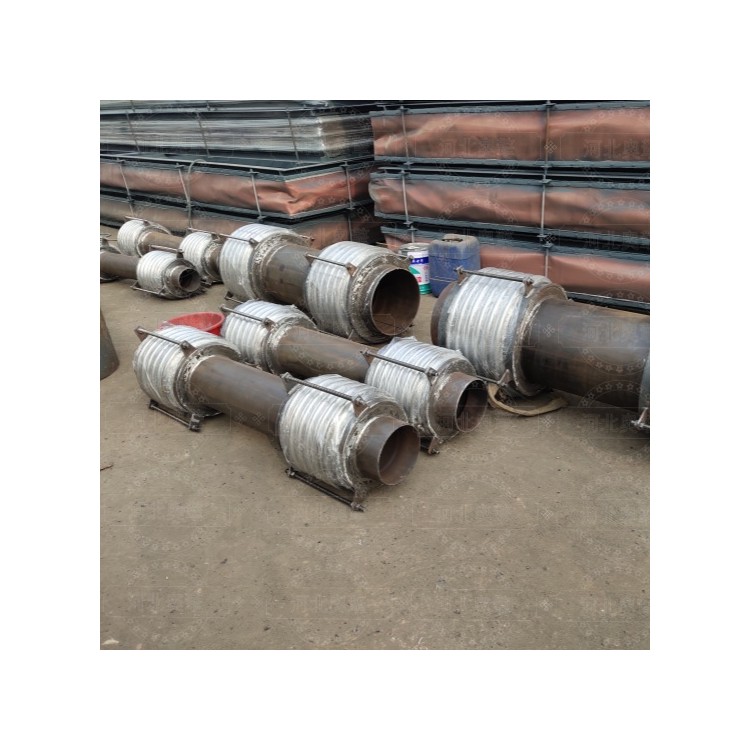

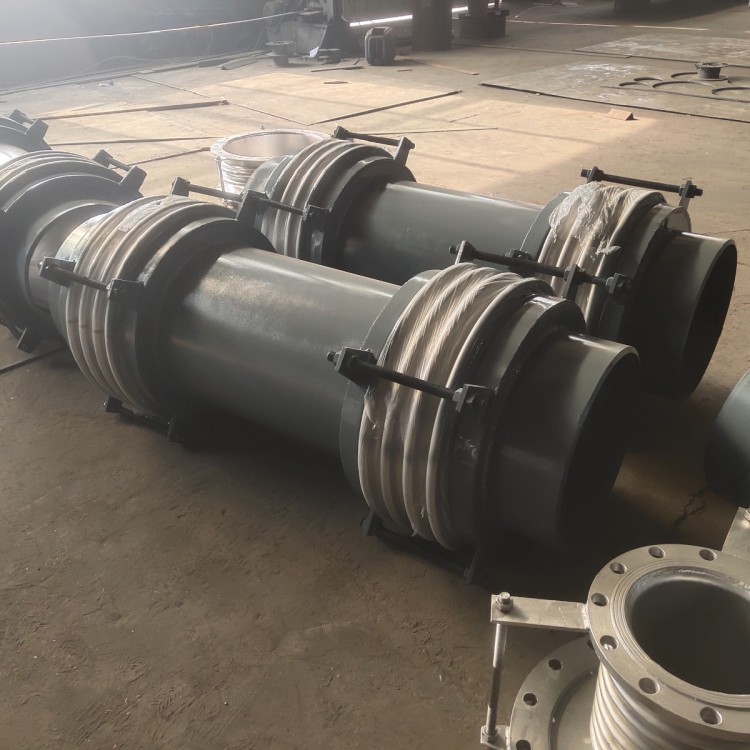

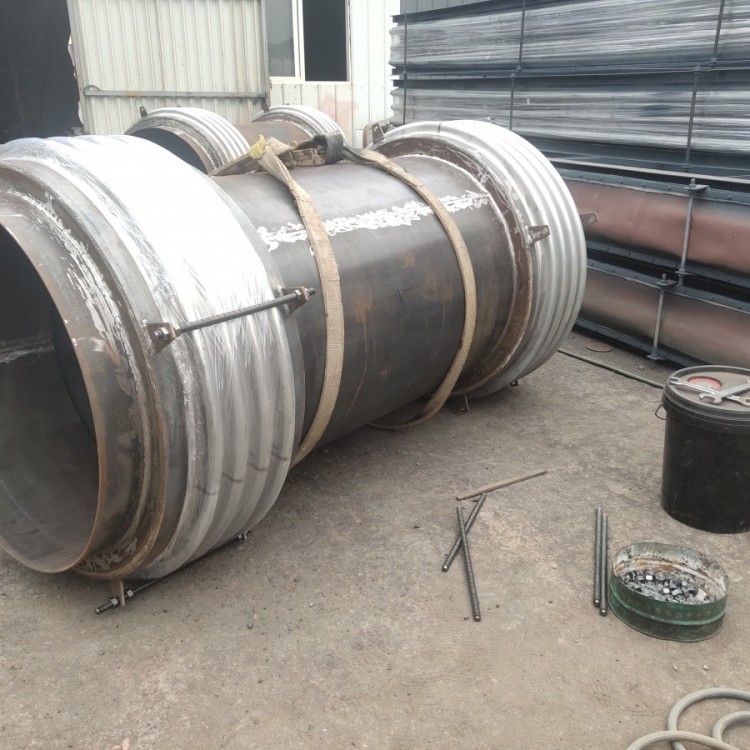

小拉杆横向波纹补偿器主要由两段波纹管、中间接管和小拉杆组件构成。波纹管采用1Cr18Ni9Ti或SUS304不锈钢材料，通过多层次液压成型工艺制造，具备良好的弹性变形能力。中间接管连接两段波纹管，确保结构连续性。小拉杆安装于补偿器两侧，带有可调节限位螺母，用于控制最大允许位移范围，但不具备承受管道内压推力的功能 。

功能特性

该补偿器可吸收管道系统中的轴向、横向、角向以及多向合成位移，适用于复杂热变形工况。其双波纹管设计增强了横向补偿能力，特别适合弯曲管道的位移调节。补偿量分为轴向补偿量X₀和横向补偿量Y₀，分别代表单独使用时的最大允许值。当同时存在轴向位移X₁与横向位移Y₁时，应满足关系式：X₁/X₀ + Y₁/Y₀ ≤ 1，以确保安全运行 。

型号说明

产品型号按标准格式标注，示例如下：0.6XLB500FB-1500，其中“0.6”表示工作压力为0.6MPa，“XLB”代表小拉杆横向型，“500”为公称通径（mm），“FB”表示不锈钢法兰连接，“1500”指总长度（mm）。不同规格可根据实际工况定制，连接方式包括焊接、法兰等类型

安装使用

安装前应确认管道位移方向与补偿器设计方向一致。安装过程中需松开小拉杆上的限位螺母，使补偿器能自由适应初始位移状态，待系统调试完成后可适当预紧以限制过量位移。严禁通过强制拉伸或压缩补偿器来对正管道接口。运行期间应定期检查小拉杆状态及波纹管形变情况，避免超限使用导致疲劳损坏。支座受力计算应依据实际压力、位移及摩擦力参数进行校核 。
