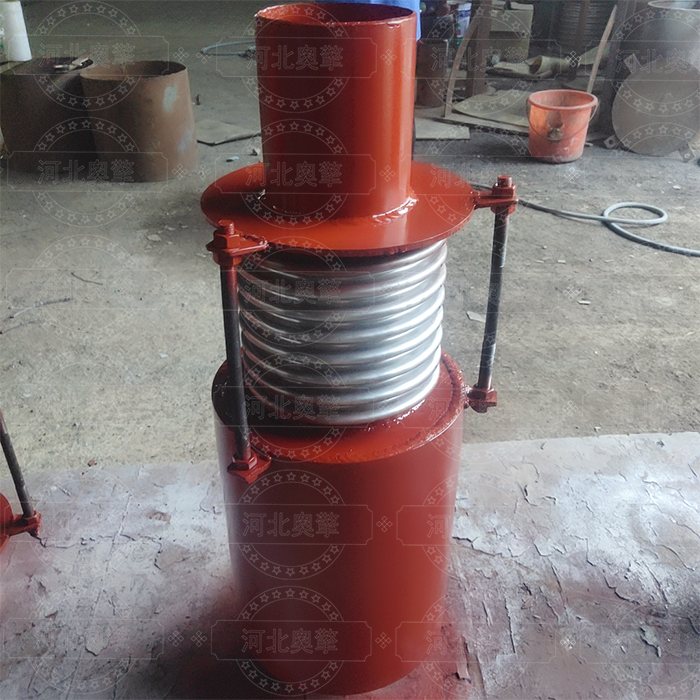

内外压平衡波纹补偿器

内外压平衡波纹补偿器是一种用于管道系统的补偿装置，通过内外波纹管的协同变形来平衡压力推力，有效吸收轴向位移并消除内压推力对固定支架的影响。

核心特点与优势

压力平衡效果显著：几乎完全消除内压产生的轴向推力，减轻固定支架负荷，简化支架设计，降低工程造价。

补偿能力强：可同时吸收轴向、横向和角向位移，适应复杂工况（如热胀冷缩、振动位移）。

高稳定性与耐用性：结构设计使受力均匀，减少波纹管局部变形和疲劳损坏风险，延长使用寿命。

适用范围广：适用于高温、高压、大口径管道系统，尤其适合不宜设置固定支架的高物位置或长距离输送管线。

结构组成与工作原理

结构组成：主要由内波纹管、外波纹管、平衡拉杆（或平衡环）、端管、导流筒等部件构成。内、外波纹管同心套装，通过平衡拉杆连接形成受力体系。

工作原理：内波纹管承受介质内压产生的轴向推力，外波纹管通过反向变形与平衡拉杆作用，将内压推力相互抵消，实现轴向受力平衡。

关键参数：

通径范围：DN100-DN1600；压力等级：0.1-2.5MPa。

支座作用力计算公式：轴向弹性力 \( F_x = K_x \times f \times x \)（\( K_x \) 为轴向刚度，\( x \) 为变形量，\( f \) 为预变形系数）。

应用场景与安装要点

典型应用：

热力管网（如蒸汽、热水管道），化工、石油、电力等工业管道。

长距离输送的“守护者”，如高压燃气管道、石油化工装置管道，可减少固定支架数量和规模。

安装注意事项：

疏水口必须朝下，介质流向需与补偿器标志一致。

安装完成后必须拆除运输拉杆（或临时约束装置）。

确保补偿器与管道同轴，避免用补偿器变形调整管位误差。
