真空高温环境特种电机稳定性测试试验平台

电机试验平台是专门用于电机性能测试、可靠性验证、参数校准的核心基准设备，广泛应用于电机研发、生产质检、维修检测等场景。可测量电机的转速、扭矩、功率、效率、电压、电流、功率因数等基础参数，并生成 “电机特性曲线”，主要用于电机研发阶段的性能优化以及生产出厂质检。

电机试验平台的安装调试直接影响测试精度与稳定性，核心是确保平台水平、固定牢固、与测试设备同轴，同时消除振动干扰。

安装前准备

场地要求：安装区域地面需平整（平整度误差≤2mm/m），地面承载力不低于平台额定承载的 1.5 倍；预留足够操作空间（平台四周至少留 80cm），远离振动源（如机床、风机）。

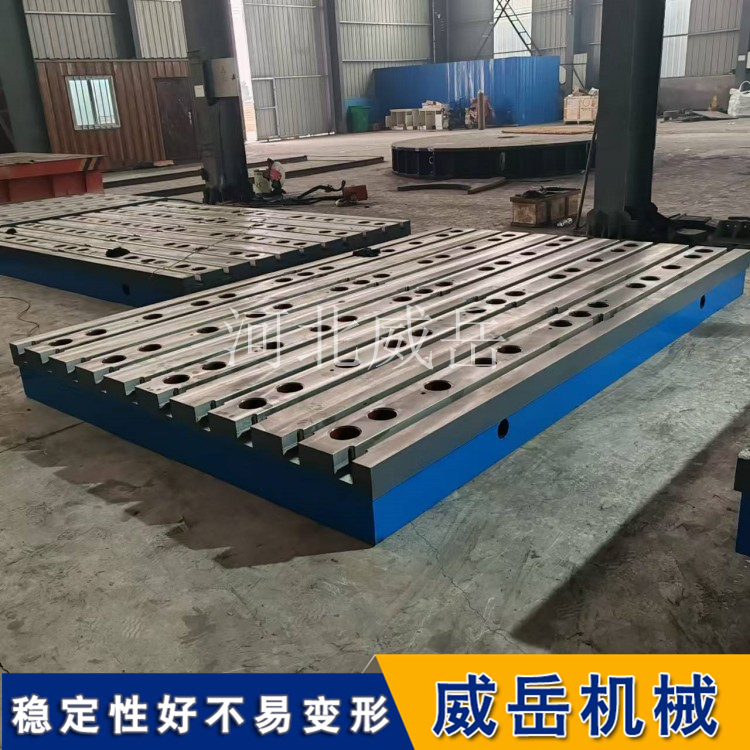

设备检查：开箱后检查平台工作面有无磕碰、变形，T 型槽尺寸符合要求；核对配件（调平螺栓、固定锚栓、减震装置等）齐全。

工具准备：准备水平仪（精度≥0.02mm/m）、扭矩扳手、激光对中仪、卷尺、无尘布、防锈油等工具。

核心安装步骤

基础固定：若为重型平台（承载＞10t），需先浇筑混凝土基础（厚度≥30cm），预埋锚栓；轻型平台可直接放置在地面，通过调平螺栓固定。

水平调整：将平台放置在安装位置，在工作面的 X、Y 轴方向分别放置水平仪；通过调节底部调平螺栓，逐步校正水平，确保平面度误差≤0.05mm/m，调平后用扭矩扳手锁紧螺栓。

减震装置安装：若测试精度要求高（如动态特性测试），在平台底部与地面之间安装气垫减震器或弹簧减震器；调整减震器高度，确保各支点受力均匀，减震效率需达到 85% 以上。

模块化拼接（如需）：多块平台拼接时，先对齐拼接面，用定的位销固定，再整体校正水平；拼接处缝隙需≤0.02mm，避免影响台面连续性。

调试关键流程

精度校准：用激光对中仪检测平台工作面的平面度、T 型槽平行度；用塞尺检查 T 型槽与定的位面的垂直度，确保公差符合设计要求（槽宽公差 ±0.02mm）。

设备同轴调试：将电机、扭矩传感器、负载设备（如测功机）依次安装在平台 T 型槽上；用激光对中仪校准三者的同轴度，径向偏差≤0.02mm，端面跳动≤0.01mm；调整设备位置，锁紧固定螺栓。

振动测试：启动测试设备空载运行，用振动传感器检测平台振幅，确保振幅≤0.01mm；若振动超标，检查减震装置安装到位，或调整设备与平台的固定方式，必要时增加隔振垫。

数据验证：连接测试系统，进行空载试运行，采集转速、扭矩等参数，验证数据稳定性；对比标准件测试数据，确认误差在允许范围（≤±0.5%）内。

调试常见问题与解决方法

水平偏差超标：重新调整调平螺栓，更换精度更高的水平仪，检查地面沉降，必要时重新浇筑基础。

同轴度不符：松动设备固定螺栓，用激光对中仪实时监测，微调设备位置，确保电机输出轴与负载轴中的心线重合。

振动过大：检查减震器型号匹配，调整减震器压力；远离振动源，或在平台底部增加橡胶隔振垫；紧固所有松动的螺栓。

数据波动：清洁平台工作面的油污、铁屑，重新校准传感器接口；检查电源稳定性，排除电磁干扰（如加装屏蔽线）。

安装调试后验收标准

平面度：工作面 X、Y 轴方向水平误差≤0.05mm/m。

同轴度：电机与负载设备的径向偏差≤0.02mm，端面跳动≤0.01mm。

振动：空载运行时平台振幅≤0.01mm，加载后振幅无明显增的大。

数据：测试标准件的参数误差≤±0.5%，数据重复性良好。

日常维护要求：定期用无尘布擦拭工作面，避免铁屑、油污影响精度；每年至少进行 1 次平面度、同轴度校准；长期闲置时，需在工作面涂抹防锈油，避免受潮生锈；避免超过平台额定承载，防止台面永的久变形。
