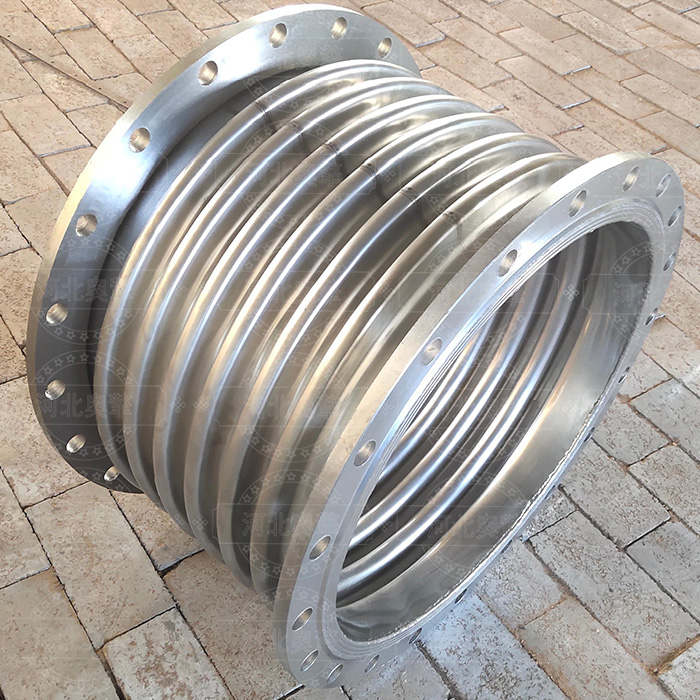

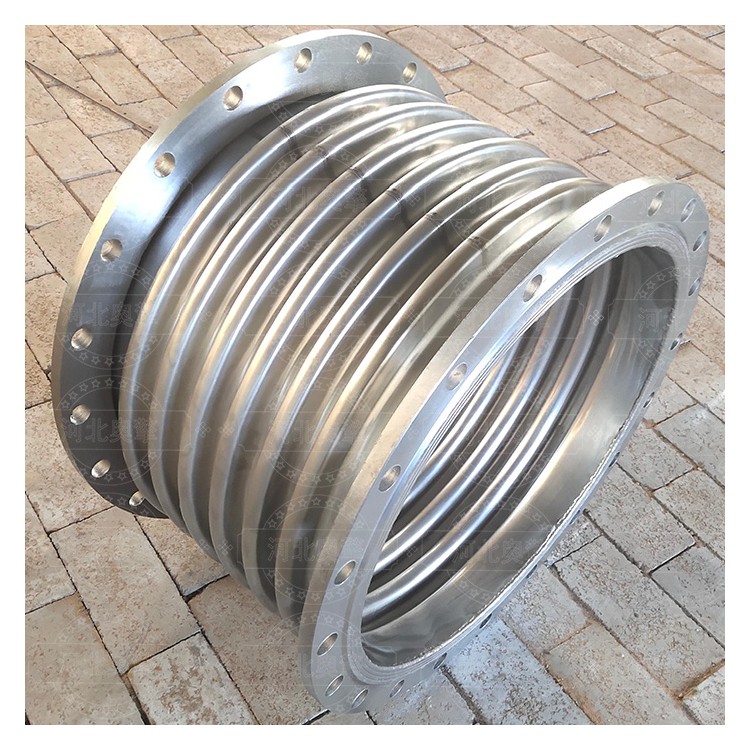

通用型膨胀节

由于产品定制规格不同，以上价格仅供参考，详情请联系客服或致电

通用型膨胀节的工作原理是利用波纹管这一弹性元件的伸缩变形来吸收管道或容器因热胀冷缩产生的尺寸变化，从而补偿轴向位移及少量横向位移，同时能吸收振动并降低噪音

主要结构

核心组件包括：

波纹管：作为弹性元件，通常采用不锈钢等金属材料制成

端接头：两个端接管或法兰，用于与管道连接

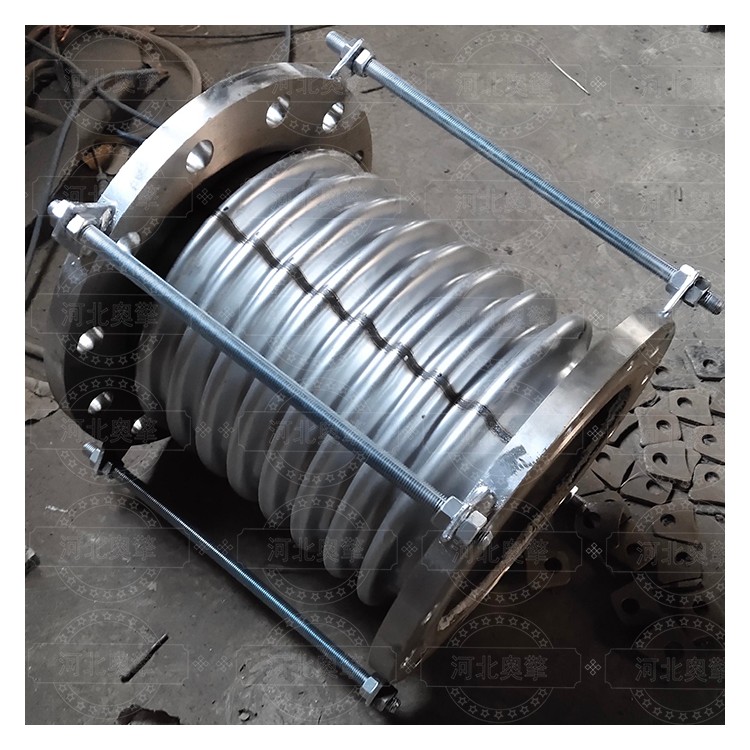

辅助部件：拉杆或限位拉杆（运输过程中的刚性支撑）、导向支架（安装时必需）

主要特点

性能优势：

结构简单、安装方便、造价低，能有效减震降噪

工作可靠、性能良好、结构紧凑，具有耐压性和抗疲劳性

设计要求：

安装时需设置导向支架和固定支座，严禁用补偿器变形调整安装误差

运输拉杆需在安装后拆除

局限性：

大口径管道使用时内压推力较大，需特别注意固定支架强度

不宜单独用作角向补偿

应用领域

主要场景：

化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程领域的管道系统

用于补偿管道热胀冷缩、吸收振动、降低噪音和方便阀门拆卸

其他应用：补偿设备振动对管道的影响，吸收地震或地陷引起的管道变形
