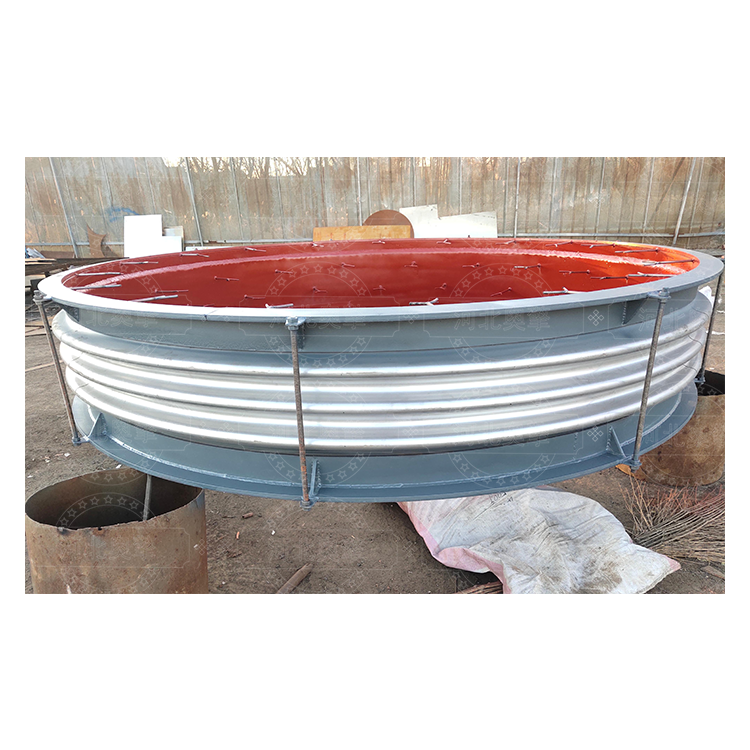

轴向型高温补偿器

由于产品定制规格不同，以上价格仅供参考，详情请联系客服或致电

轴向型高温补偿器的工作原理基于波纹管的弹性变形能力，通过其轴向伸缩来吸收管道因热胀冷缩、振动或安装误差产生的轴向位移，从而减少管道应力和振动传递

主要结构

核心组件包括：

波纹管：作为弹性元件，通常由不锈钢（如SUS304）或耐高温材料制成，具有横向波纹结构，可承受高温环境下的应力变化

连接部件：端管、法兰（用于管道连接）、支架及导流筒（可选，用于引导介质流向），部分产品还配备耐火层和隔温层以增强高温稳定性

辅助结构：耐火层（承受高温部分）、限位环及拉杆等，确保产品在高温下的稳定性和安全性

主要特点

性能优势：

耐高温（≤1300℃）、耐高压、耐腐蚀，适用于恶劣工业环境

结构紧凑、安装简单，能有效减少管道振动和噪音传递，降低设备应力

低噪节能，可延长管道系统寿命

设计要求：安装时需注意内套筒方向与介质流动一致，需设置固定支架和导向支架，避免焊渣损伤波壳

局限性：轴向推力较大，需合理计算支座负荷；补偿能力受管道布局限制

应用领域

主要场景：

电力行业：火力发电厂锅炉进出口、蒸汽管道（吸收热膨胀位移）

工业管道：水泥行业三次风管、石化高温反应管道、冶金烟道/风道（耐高温腐蚀）

市政工程：市政供热管网、跨桥梁或地壳活动区域管线（补偿热伸长）

其他领域：船舶、航空航天及化工流体输送管线（隔离振动和补偿位移）
