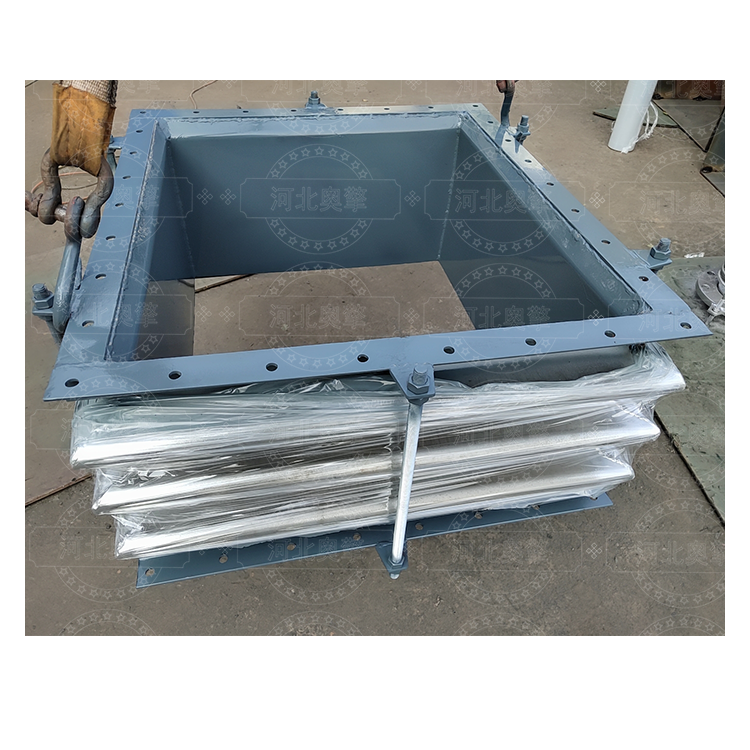

矩形波纹补偿器

由于产品定制规格不同，以上价格仅供参考，详情请联系客服或致电

矩形波纹补偿器是一种用于管道系统的柔性补偿元件，其工作原理是通过波纹管的弹性变形来吸收管道因热胀冷缩、振动或机械位移产生的尺寸变化，实现位移补偿与减振降噪。

主要结构

核心组件包括：

波纹管：作为弹性元件，采用奥氏体不锈钢（如SUS304）、碳钢或考顿钢（CE）等材料制成，具有横向波纹结构，可伸缩变形

连接部件：端管、法兰（用于与管道连接）、拉杆（运输过程中的刚性支撑，非承力件）及导流筒（可选）

辅助结构：支架、导向支架（防止轴向失稳）及保温层（用于高温环境）

主要特点

性能优势：耐高温、耐高压、耐腐蚀（优于橡胶软接头，避免易老化、卫生性差等问题）；降噪减振效果显著；结构紧凑，占用空间小

设计要求：安装时需紧靠固定支架，并设置导向支架（间距约4Dg–14Dg）以控制轴向稳定性；需避免安装在振动或受冲击位置

局限性：轴向推力较大；补偿能力受管道布局和地形限制（如直埋管系障碍物多时）

应用领域

主要场景：

电力行业：电站烟风道、锅炉进出口、风机出口（吸收热位移和振动）

工业管道：中央空调、消防泵、给水泵进出口（减震降噪）；蒸汽、热风、含尘气体管道（耐高温腐蚀）

冶金与化工：钢厂、焦化厂、水泥厂的烟道/风道系统（补偿热膨胀和机械位移）

其他领域：石油化工、城市供热、航空航天等需柔性补偿的场合
