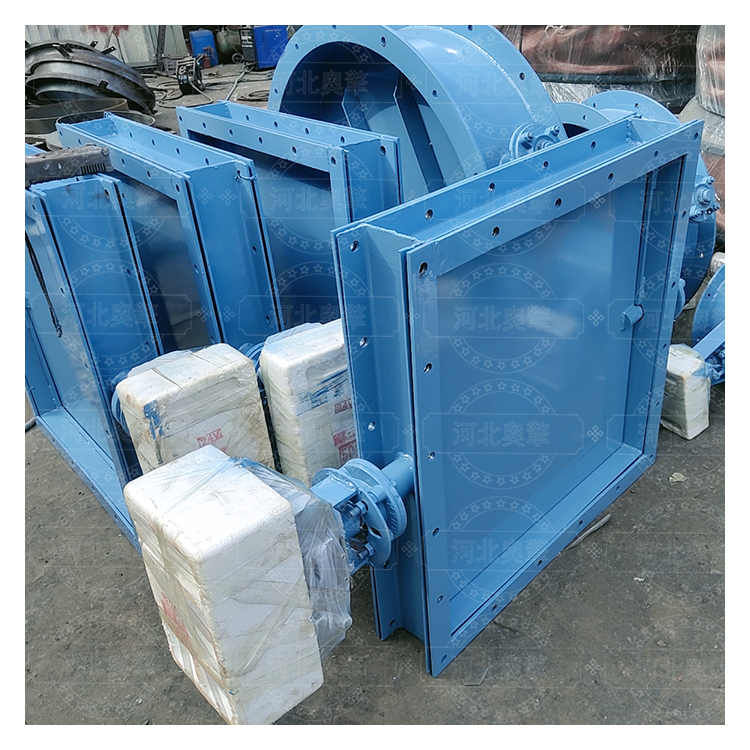

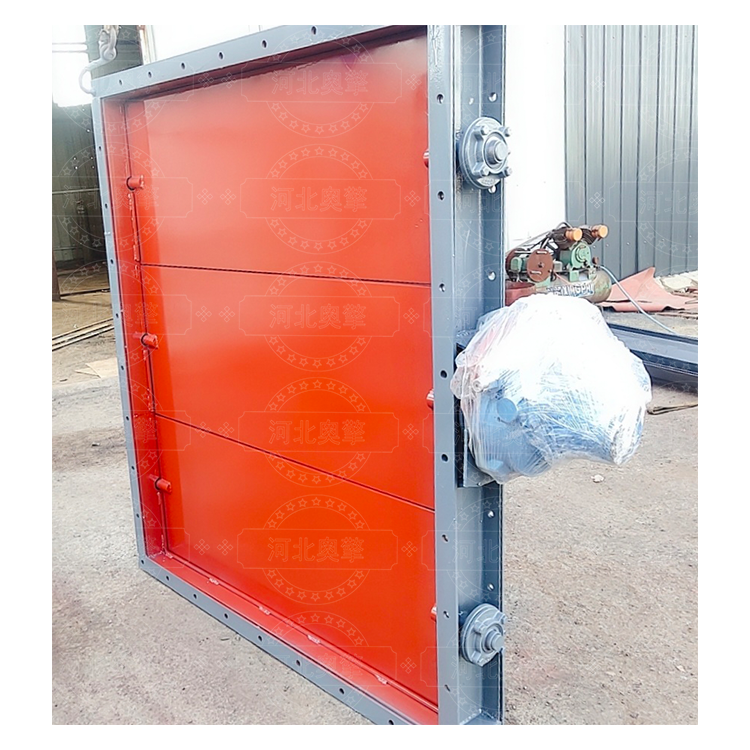

通风蝶阀矩形电动气动厂家直供

由于产品定制规格不同，以上价格仅供参考，详情请联系客服或致电

通风蝶阀是一种应用于化工、建材、电站、玻璃等行业通风及环保工程的管道控制装置，主要用于含尘冷热气体介质的流量调节或切断。

结构特点

采用中线式蝶板与短结构钢板焊接设计，结构紧凑、重量轻、流阻小、流通量大

内部无连杆、螺栓等结构，工作可靠、使用寿命长

蝶板可在90°范围内转动控制介质流量

阀体材质可选碳钢、不锈钢等材料

技术参数

适用温度：≤300℃（特殊工况可达450℃）

公称压力：0.1MPa（部分型号支持1.0MPa）

泄漏率：非密闭型泄漏率≤3%，密封型可达到≤0.1%

公称通径：DN50～2000mm

驱动方式与分类

驱动方式：手动、电动、气动等多种方式

按密封形式：非密闭型、软密封型、金属硬密封型

按连接方式：对夹式、法兰式等

工作原理

通过电动、气动或手动驱动执行机构，使蝶板在90°范围内自由转动，改变蝶板与管道的夹角来控制介质流量。蝶板与阀体间设有膨胀间隙，可避免热胀冷缩导致的卡滞。

安装要点

必须水平安装，介质流向与阀体箭头方向一致

安装前需进行强度试验（试验压力为公称压力的1.5倍）和严密性试验

连接方式包括对夹式、法兰式和焊接式

应用领域

广泛应用于冶金、化工、建材、电力、环保等行业的通风除尘及环保工程管道，适用于含尘冷热风、煤气、烟气等介质环境。
