光学玻璃用二氧化锡

光学玻璃用二氧化锡

二氧化锡,纯度99.99,比表面积14,晶体粒径20纳米

分子式：SnO2

执行标准：GB/T26013

产品性状：白色和灰白色。性质稳定，不溶于水。

产品粒度 200-500纳米

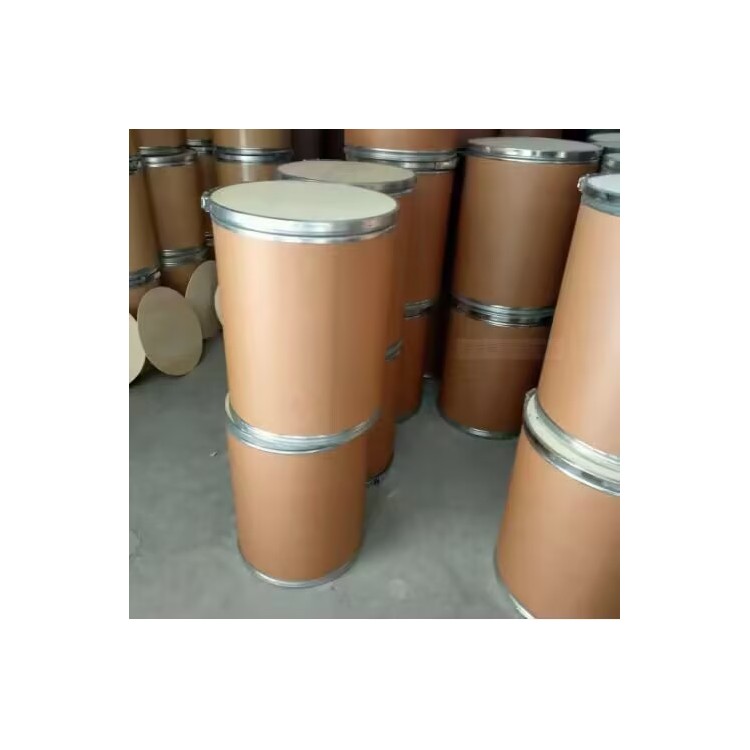

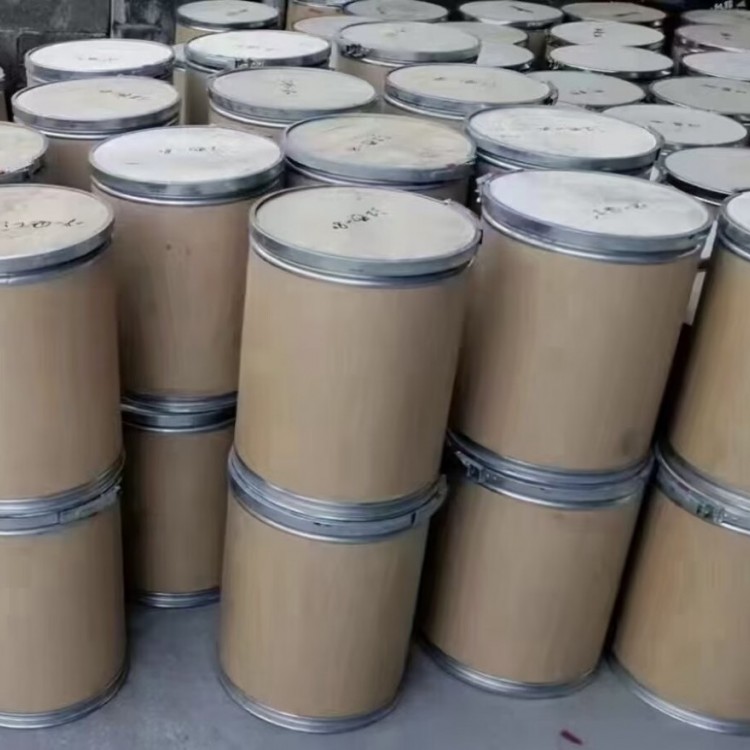

重量及包装：塑料桶内衬塑料袋封口包装，每桶净重10kg。

用途：用于电子元器件、半导体材料、电子透明玻璃，氧化锡陶瓷

二氧化锡是n型半导体，是透明导电材料，在气敏件、液晶显示、光探测器、太阳能电池、光催化、电催化、保护涂层等领域都有应用前景。工业上为提高其导电性和稳定性，常进行掺杂使用，例如掺杂有Sb，V和Ni等元素能使导电性增加。以二氧化锡为基质的陶瓷材料，不仅有好的导电性和高密度，而且具耐高温、高温荷重软化点和抗腐蚀性，可以作为高温加热的电极材料如坩埚、热电偶保护套和化工设备的衬里等。

由于SnO2陶瓷的热膨胀系数小，导热系数大，高温热稳定性好，可以用作高温导热材料。

二氧化锡（SnO2）晶粒尺寸小（一次粒径为20纳米左右）、团聚粒径在200-500纳米左右。比表面积大（我们可以做到14以上。晶体形貌好，粒度分布均匀）、表面反应活性高、吸附气体能力强占气体反应快等好处,在气体传感器有一定的应用价值，可用于检测有害气体。

99.99SnO2光催化剂粒子尺寸小、比表面积大、成本低、无害、电荷迁移率高,在紫外光照下可降解多数有机染料，已成为多数研究者的候选材料。

99.99.SnO2透明导电薄膜是一种好的光电信息材料，本征SnO2薄膜导电性很差，得到广泛应用的是掺杂的SnO2薄膜。

18282-10-5
