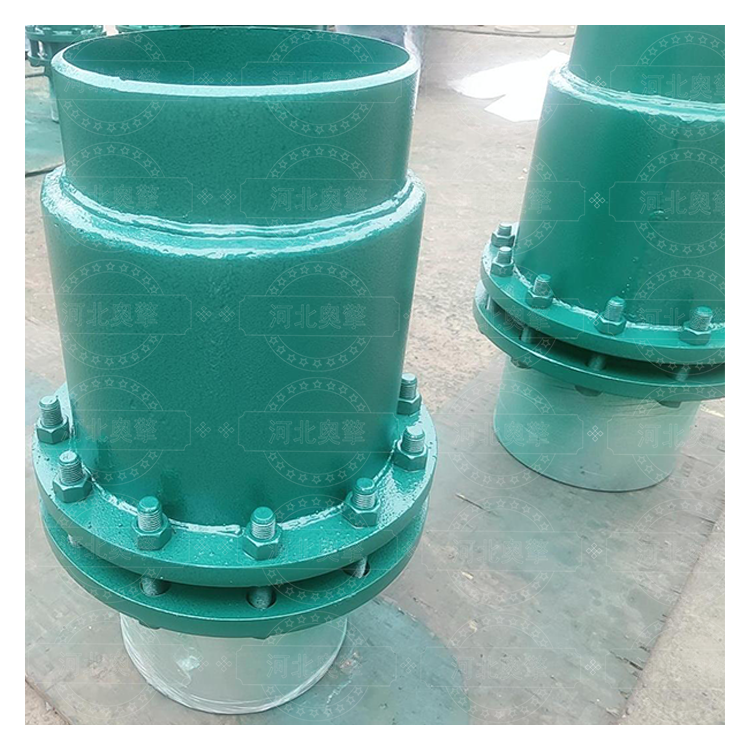

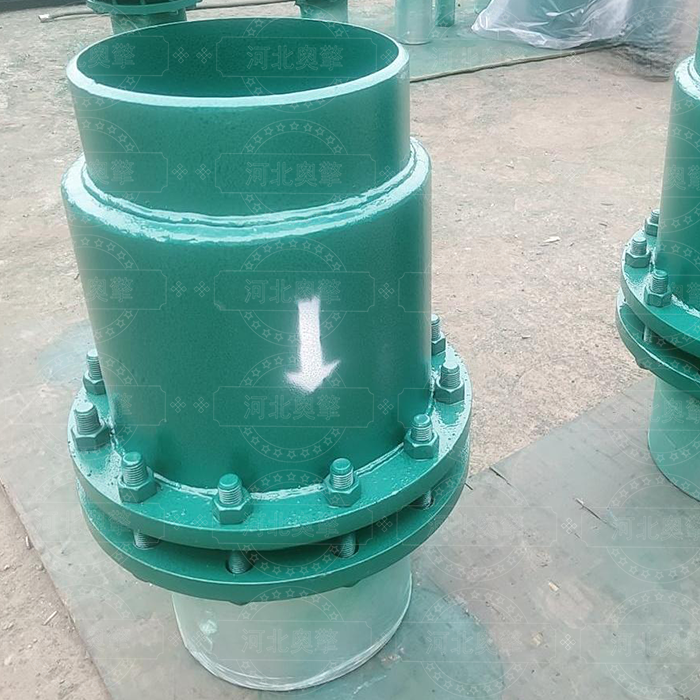

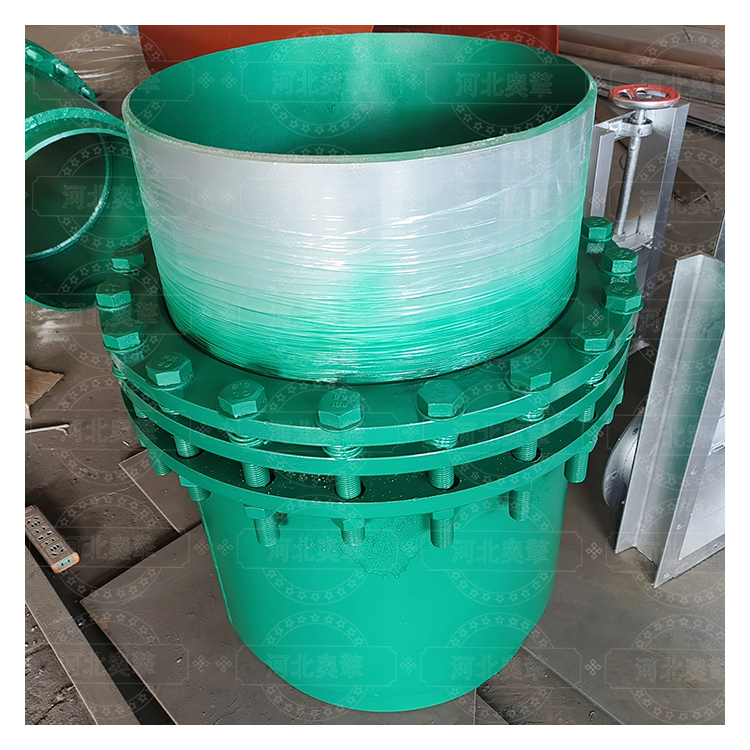

套筒补偿器

由于产品定制规格不同，以上价格仅供参考，详情请联系客服或致电

套筒补偿器是一种用于吸收直线管道轴向热膨胀位移的补偿装置，也被称为管式伸缩节。
工作原理
套筒补偿器的工作原理基于"滑动+密封"的简单逻辑：
- 结构组成：主要由内套筒、外套筒和密封填料组成
- 补偿过程：当管道受热膨胀时，内套筒向外缓缓滑出外套筒；当管道遇冷收缩时，内套筒向内缩回外套筒，从而吸收管道的伸缩量
- 密封机制：密封填料紧密贴合内套筒外壁，在滑动过程中始终保持密封，防止介质泄漏
技术特点
基本参数：
- 工作压力：≤2.5MPa
- 温度范围：-40℃至600℃
- 介质适用性：热水、蒸气、油脂类等无腐蚀性流体
材料特性：
- 采用柔性石墨环作为密封材料，摩擦系数小（0.04~0.10），不老化，维修方便
- 滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上
产品分类
根据结构和功能，套筒补偿器可分为：
- 单向型：只能在一个方向上补偿位移
- 双向型：不论介质从何端流入，两端的滑动套筒都能自由滑动，补偿量为普通型的两倍
- 直埋型：可直接埋设于地下，无需设置维修井，工程造价低
- 轴向型：主要吸收管道沿轴线方向的伸长或缩短
- 万向铰链型：可吸收管道在多个平面内的角向位移
安装与维护
安装要求：
- 管道同轴度偏差≤1%
- 需设置导向支座防止侧向位移
- 焊接后需进行1.5倍工作压力的水压试验
维护特点：
- 密封效果减弱时可通过紧固法兰或增加密封环恢复功能
- 可在管道正常运行状态下进行维修
- 使用寿命长，疲劳寿命与管道相当
应用领域
套筒补偿器广泛应用于：
- 城镇供暖系统
- 冶金、矿山管道
- 发电设备及烟风管道
- 石油化工输送管道
- 建筑行业供水系统
- 核电站、水电站等能源设施
