轴向内压式补偿器详细介绍

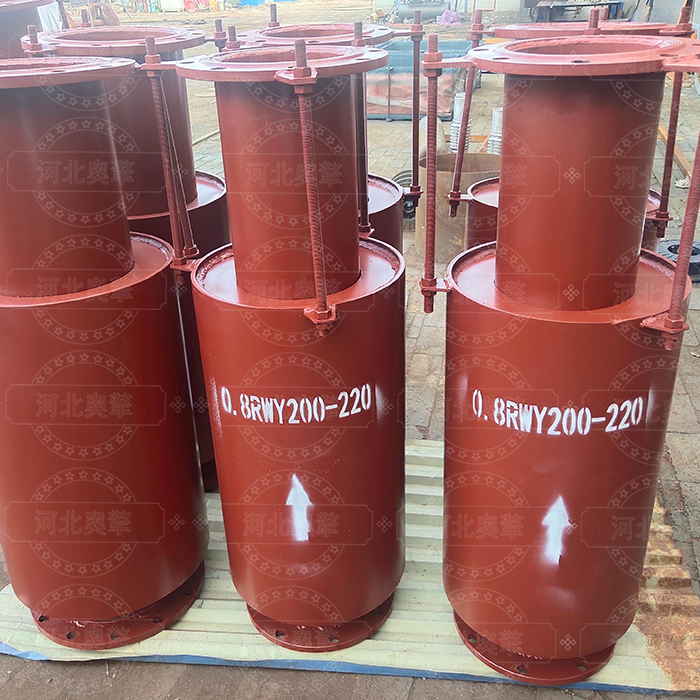

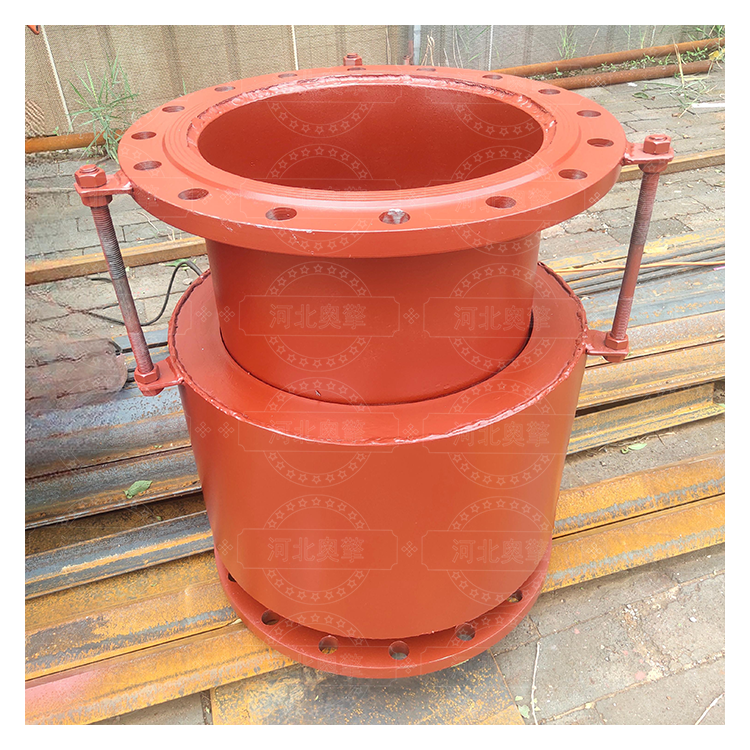

轴向内压式补偿器，又称轴向内压式波纹补偿器、轴向型波纹膨胀节，是一种广泛应用于管道系统中的关键设备，主要用于吸收管道因热胀冷缩、机械运动或外部环境变化引起的轴向位移，也可兼顾横向和角向位移补偿。以下从结构、原理、性能、参数、应用及选型安装等方面进行详细介绍。

一、结构组成

核心部件：主要由波纹管（弹性元件）、两端接管（或法兰）构成，部分型号带导流筒、限位杆等辅助结构。

连接方式：可通过法兰连接或直接焊接接管与管道相连，灵活适配各类管道系统。

材质选择：波纹管常用不锈钢（如304、316L）、碳钢等，接管和法兰材质根据介质腐蚀性与温度压力需求选配。

二、工作原理

依靠波纹管的弹性变形能力，受压时压缩、压力释放时膨胀，实现对管道轴向位移的吸收补偿。

能同时补偿少量横向和角向位移，但不推荐主要用来补偿角位移。

三、主要性能与优势

补偿能力强：有效吸收温度变化引起的管道伸缩，保障系统稳定运行。

减振降噪：能降低管道系统的振动和噪音，改善运行环境。

适应性强：满足不同工况对轴向、横向、角向位移的补偿需求。

耐压耐温：压力级别覆盖0.1~2.5MPa，温度范围-20~+400℃，部分可达450℃。

安装维护方便：连接方式多样，结构紧凑，便于检修与更换。

四、技术参数

型号范围：DN32-DN8000（部分特殊产品更大）。

轴向补偿量：18~400mm，具体根据设计选型确定。

有效面积：根据公称通径和压力等级查样本确定。

刚度参数：轴向刚度、横向刚度、角向刚度等影响受力计算，详见产品样本。

五、应用领域

工业管道系统：广泛应用于石油、化工、电力、冶金、供水、供暖等领域。

介质适应性：可输送蒸汽、气体、液体，包括腐蚀性或高温介质。

典型场景：用于热力管网、工艺管线、设备进出口，吸收热位移、减少应力、方便检修。

六、选型与安装注意事项

选型要素：需根据管道介质、温度、压力、位移量等参数进行科学选型和设计，确保安全可靠。

安装要求：

遵守安装规范，保证连接同轴度，避免强行扭曲。

带导流筒时注意流向一致，必要时进行预拉伸。

焊接时避免损伤波纹管，不得用补偿器调整管道错位。

安装后需气压试验、位移检测，运行前拆除辅助固定件。

七、受力计算简述

内压推力：F=100·P·A

轴向弹力：Fx=Kx·（f·X）

横向弹力：Fy=Ky·Y

弯矩：My=Fy·L，Mθ=Kθ·θ

合成弯矩：M=My+Mθ （参数说明：Kx/Ky/Kθ为刚度，X/Y/θ为实际位移量，P为压力，A为有效面积，L为距离）
