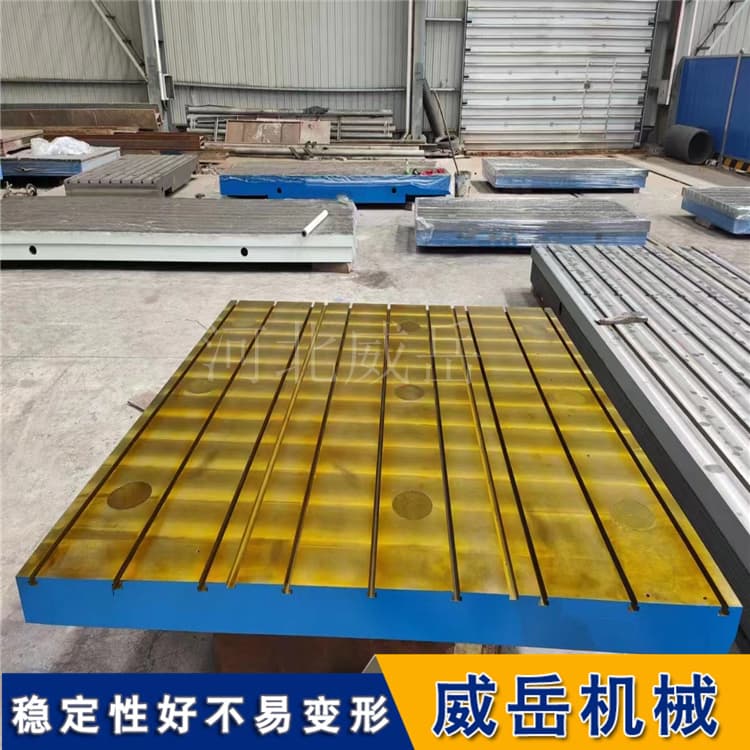

试验机铸铁底座2000×1000mm 材料试验机用 减震平台

试验机铸铁底座的设计与功能解析

试验机铸铁底座是拉力、压力、疲劳等各类试验机的“稳定基石”，其设计合理性直接决定试验机的测量精度、运行稳定性与使用寿命。作为承载试验机主机、被测工件及动态加载力的核心部件，铸铁底座需兼顾强度、抗振性、精度保持性等多重要求，通过科学的结构设计与材质选型，为试验数据的可靠提供底层保障。本文从设计原则、关键结构、核心功能及应用适配四大维度，解析试验机铸铁底座的设计逻辑与实用价值。

一、设计核心原则：围绕“稳定、抗振、准”三大目标

试验机铸铁底座的设计需紧扣试验场景需求，遵循三大核心原则，避免设计问题导致的试验误差：

强度匹配原则：底座额定承载需≥试验机重量+被测件重量+动态加载力的1.2倍，材质抗拉强度≥300MPa（轻载试验机选HT250灰铸铁，中重载选HT300或QT600球墨铸铁），确保动态加载时无变形；

抗振优先原则：通过材质阻尼特性与结构优化，吸收试验过程中产生的5-2000Hz振动，阻尼比需≥0.03，振动传递率≤15%，避免振动干扰传感器读数；

精度保持原则：经双重时效处理（550℃高温时效+6个月自然时效），残余应力去除率≥85%，年精度衰减≤0.002mm/m，确保长期使用后基准不漂移。

二、关键结构设计：从材质到结构的优化

1.材质选型：铸铁为核心，按需适配强度

轻载试验机（加载力≤50kN，如电子拉力试验机）：选用HT250灰铸铁，成本适中，阻尼比0.03-0.04，满足常规抗振需求；

中重载试验机（加载力50-500kN，如液压试验机）：选用HT300灰铸铁，抗拉强度≥300MPa，抗压强度≥900MPa，适配中等动态加载；

重载/高频试验机（加载力＞500kN或振动频率＞500Hz，如疲劳试验机）：选用QT600球墨铸铁，抗拉强度≥600MPa，阻尼比0.04-0.05，抗振与抗变形能力更优。

2.结构设计：筋板布局+基准面加工是关键

筋板布局：采用“十字筋板+箱型主体”设计，筋板厚度12-15mm，间距200-250mm，形成密集支撑网，比平板结构抗扭刚度提升40%，2000×3000mm底座承载50kN时挠度≤0.02mm；

基准面加工：工作台面经粗磨→精磨→超精磨三道工序，平面度误差≤0.05mm/m（0级精度），表面粗糙度Ra1.6-3.2μm，确保试验机主机安装后水平度误差≤0.01mm/m；

试验机铸铁底座的设计与功能，本质是“结构适配需求、材质支撑性能”的结合。通过科学的材质选型、合理的筋板布局、高精度的基准加工，底座不仅能满足试验机的承载、定位需求，更能通过抗振减振功能保障试验数据准，为材料检测、零部件可靠性验证等场景提供稳定支撑。在追求试验精度与效率的当下，铸铁底座已成为试验机不可或缺的核心组成部分，直接影响试验结果的可信度与企业的研发生产效率。
