概述

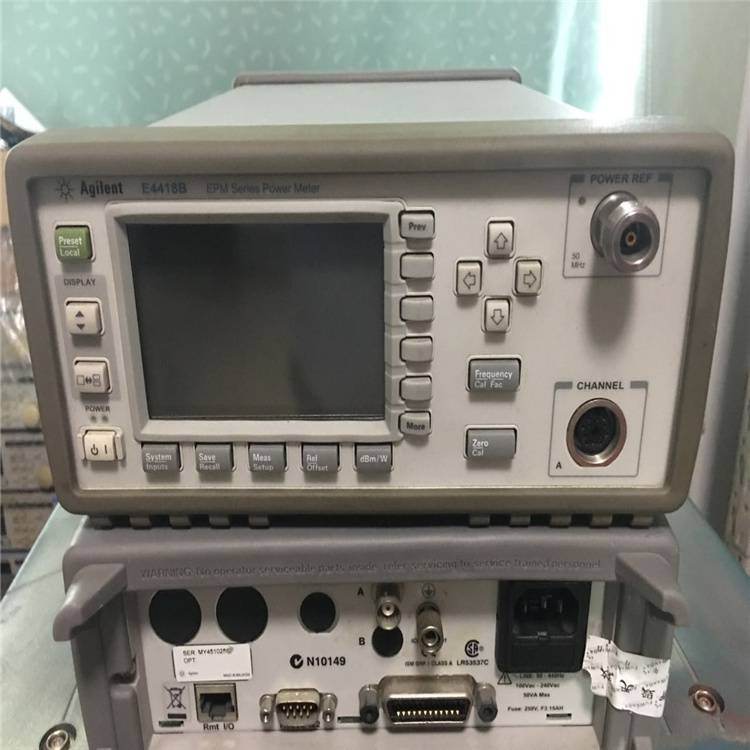

Agilent E4418A/B 是双通道、通用型射频与微波功率计。双通道的设计使其能够进行差分和相对测量,大大扩展了应用范围。
关键特性(与 E4416A 相比的突出优势)
双通道设计:
可以同时连接两个功率探头。
支持 通道A - 通道B 的数学运算,直接测量增益、插入损耗、回波损耗等参数,无需手动计算。
高精度与宽范围:
与 E4416A 类似,测量范围和精度取决于所使用的功率传感器(如 8480, E9300 系列)。
典型的测量范围约为 -70 dBm 到 +44 dBm。
强大的测量功能:
具备 E4416A 的所有功能,如平均功率、峰值功率(需配峰值功率探头)、时间门控测量、偏移等。
独有的双通道功能:
比值测量:直接显示 A/B 或 B/A 的功率比值。
差值测量:直接显示 A-B 的功率差值,并以 dB 表示,非常适合损耗或增益测量。
归一化:将一个通道的读数作为参考,另一个通道的读数与之比较。
通信接口:
E4418A: 标配 GPIB 接口。
E4418B: 标配 GPIB 和 LAN 接口。这是两者最核心的区别之一。LAN 接口使其更易于集成到现代网络化的测试系统中。
主要应用领域
双通道的特性使得 E4418A/B 的应用场景比单通道的 E4416A 更广泛:
放大器增益和压缩特性测试: 一个通道接放大器输入,另一个接输出,直接读取增益。
滤波器、电缆、衰减器的插入损耗测量: 直接测量通过器件前后的功率差值。
天线与馈线系统测试: 配合耦合器,可以同时测量前向功率和反射功率,从而计算回波损耗 和 驻波比。
器件隔离度测量。
需要同时监控两个信号的任何场合,例如 MIMO 系统或功率平衡测试。
