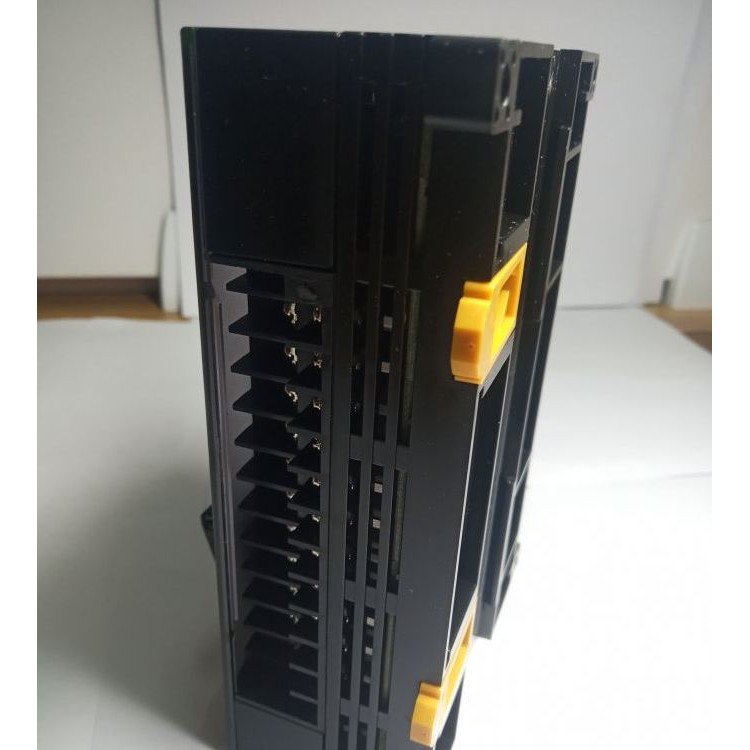

欧姆龙/OMRON CP1W-MAD44 可编程控制器

欧姆龙CP1W-MAD44是一款高性能的模拟量输入/输出扩展模块，专为CP系列PLC设计，适用于工业自动化控制系统中需要高精度模拟信号处理的场景。

一、核心功能与参数

1. ‌通道配置‌

• ‌4路模拟量输入‌：支持电压（0～5V/1～5V/0～10V/±10V）及电流（0～20mA/4～20mA）信号，输入阻抗≥1MΩ（电压）或≈250Ω（电流）。

• ‌4路模拟量输出‌：支持电压（1～5V/0～10V/±10V）及电流（0～20mA/4～20mA）信号，输出阻抗≤0.5Ω（电压）或负载电阻≤350Ω（电流）。


2. ‌高精度性能‌

• ‌分辨率‌：12,000（满量程），较旧款模块（分辨率6,000）提升1倍，显著提高控制精度。

• ‌综合精度‌：±0.2% FS（25℃环境），温漂±0.5% FS（0～55℃）。


3. ‌处理速度‌

• ‌转换时间‌：每点1ms，全部通道完成转换仅需4ms，适合高速控制场景。


️ 二、兼容性与扩展性

1. ‌适配PLC型号‌
   主要兼容‌CP1/CP2E系列‌（如CP2E-E14DR、CP2E-N20DR等），通过I/O扩展接口连接，占用4个输入通道和4个输出通道地址


2. ‌扩展能力‌

• 单模块实现最多8点模拟信号处理（4入+4出），减少系统空间占用。

• 支持与其他CP1W系列模块（如温度模块TS004）或CJ系列单元组合使用，构建复杂控制系统。
  ‌13功耗：DC5V 120mA + DC24V 170mA。

• 绝缘方式：光电耦合器隔离（模拟输入与内部电路间）。


注意事项

1. ‌与旧款模块区别‌

• 相比老款MAD11（2入1出/分辨率6,000），MAD44通道数翻倍且分辨率提升至12,000，支持更复杂的控制任务。


2. ‌应用场景‌
   适用于需高精度模拟控制的场景，生产线温湿度闭环控制
