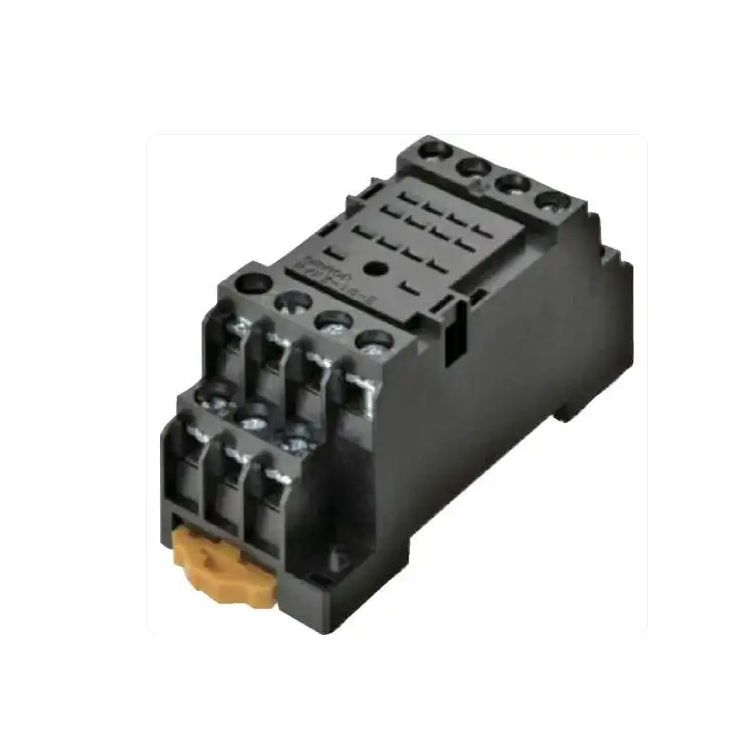

欧姆龙PYFZ-14-E是一款专为工业自动化设计的继电器方形插座，主要用于连接微型功率继电器和固态定时器

一、基础特性

1. ‌引脚与连接‌

• ‌14针表面连接‌：适配欧姆龙MY系列继电器（如MY2N、MY4N）及H3Y系列固态定时器（4C型号），支持快速插拔。‌


• ‌端子要求‌：必须使用‌Y形端子‌（禁用圆形端子），端子盖需单独购买（型号PYCZ-C14）。‌

2. ‌安全防护‌

• ‌指触保护结构‌：符合安全标准，防止触电风险。‌

• ‌可拆卸端子盖‌：便于接线维护，但需另购。‌12<imageScroll>

二、安装与电气参数

1. ‌安装方式‌

• 支持‌DIN导轨安装‌，可搭配固定支架PYC-A1，兼容工业机柜标准布局。‌

2. ‌电气性能‌

• ‌额定电流‌：5A

• ‌额定电压‌：220V AC，线圈功率0.9W（DC24V型号）

• ‌耐压强度‌：线圈与接点间耐AC 2000V（1分钟）

三、兼容性与选型

1. ‌适配设备‌

• ‌继电器‌：全系MY(S)微型功率继电器（如MY4N-GS），需注意线圈极性。‌


• ‌定时器‌：H3Y-4型号固态定时器（4C接点）
