欧姆龙/OMRON PYFZ-08-E 插座 工业自动化

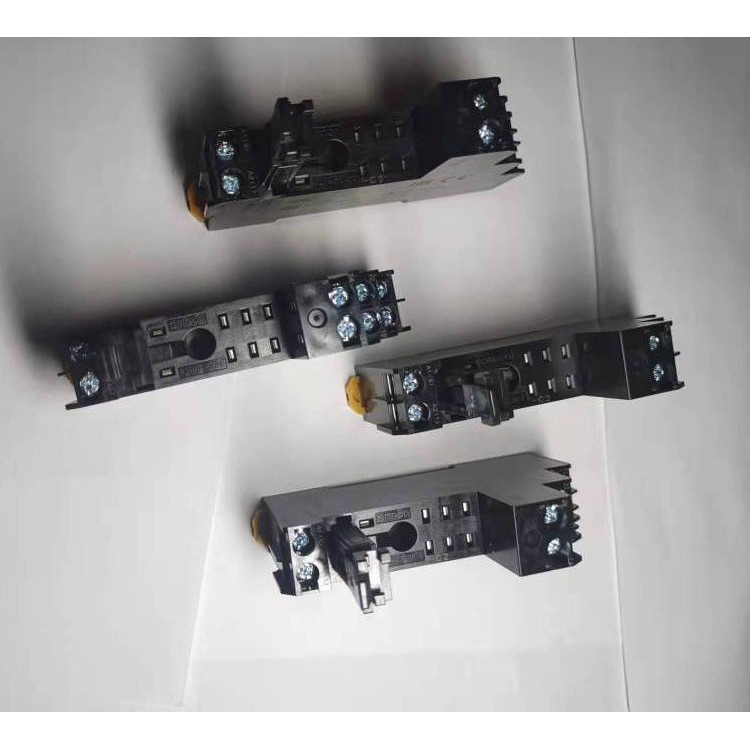

欧姆龙PYFZ-08-E是一款专为MY系列微型功率继电器设计的工业级插座，特别适配MY2(S)系列继电器（如MY2N-GS），采用8脚设计，支持DIN导轨或螺钉固定安装，可提升继电器安装的灵活性及电路安全性

一、产品核心特点‌

1. ‌防护与安全设计‌

• ‌手指保护结构‌：端子区域配备物理遮挡，防止误触带电部件。

• ‌可拆卸端子盖‌：支持另购端子盖（PYCZ-C08）覆盖接线端，增强绝缘性。‌


2. ‌安装方式灵活性‌

• ‌DIN导轨安装‌：底部卡扣直接扣合标准导轨，按压即可固定。

• ‌面板螺钉固定‌：通过M4螺钉（需另购）固定在机柜或面板，适用于无导轨场景。‌


• ‌插座高度‌：表面安装时高度标准化，兼容控制柜紧凑布局。‌


 ‌二、电气兼容性‌

• ‌适配继电器型号‌：专用于MY2(S)、MY2N、MY2IN等系列继电器（如MY2N-GS）。‌

• ‌接线能力‌

• ‌电流/电压‌：支持10A/250V AC负载，满足中小功率控制需求。‌

• ‌端子类型‌：螺钉压接端子，适用0.5–2.5mm²导线。‌

• 断电操作，验证电路无电后开始安装。

• 导轨安装时对准卡扣按压；螺钉固定需选用M4规格，确保无松动。‌


1. ‌接线要求‌导线标识‌：火线（L）用红/棕线，零线（N）用蓝线，地线（E）用黄绿双色线优先连接。‌

• ‌操作要点‌：剥线5–7mm，插入端子后拧紧螺丝并轻拉测试牢固性。‌
