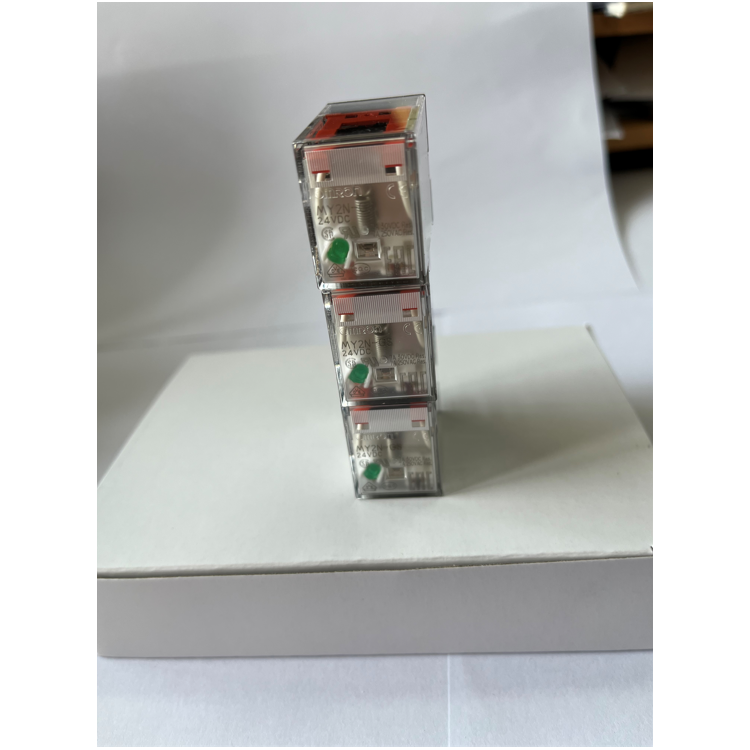

欧姆龙 MY2N-GS DC24 中间继电器

欧姆龙 ‌MY2N-GS DC24‌ 继电器的综合技术分析电压：DC 24V
额定电流：36.3mA
线圈电阻：662Ω
动作电压：≤80% 额定值（≤19.2V）
复位电压：≥10% 额定值（≥2.4V）
功耗：约 0.9W ‌

一、核心电气参数‌

1. ‌线圈特性‌

• 额定电压：DC 24V

• 额定电流：36.3mA

• 线圈电阻：662Ω

• 动作电压：≤80% 额定值（≤19.2V）

• 复位电压：≥10% 额定值（≥2.4V）

• 功耗：约 0.9W ‌12

2. ‌触点性能‌

• 触点配置：‌DPDT（双刀双掷）‌，2组转换触点（2NO + 2NC）

• 额定负载：5A @ 250V AC / 30V DC

• 接触电阻：≤100mΩ

• 绝缘电阻：≥1000MΩ ‌


️ ‌二、结构设计与功能‌

1. ‌物理特性‌

• 引脚布局：标准 ‌8脚设计‌（兼容通用底座，如PYFZ-08-E）

• 动作指示：机械式指示器 + ‌双色LED‌（AC/DC线圈通过灯光颜色区分）

• 防护认证：符合RoHS环保标准，通过UL/CSA/IEC认证 ‌


2. ‌安装优化‌

• 搭配 ‌Push-In Plus插座（PYF-□-PU）‌：减少60%接线工时，支持免工具压接 ‌


 ‌三、典型应用场景‌

• ‌工业控制‌：PLC输出扩展、设备安全联锁、信号隔离放大

• ‌多路切换‌：双路独立控制（如电机正反转、双电源切换）

• ‌电气隔离‌：分隔高低压电路，保护敏感元器件 ‌
