铸铁平台T型槽布局设计解析：十字槽/一字槽对工件精度的影响
在铸铁平台应用中，T型槽布局设计直接决定工件装夹效率与定点精度——不合理的槽距可能导致工件“悬空固定”，单一的排布方式会限多面定点，而十字槽作为特殊布局形式，对工件定点精度的提升尤为显著。本文先解析铸铁平台T型槽布局的核心设计要点，再重分析十字槽如何优化定点精度，为机械加工、设备安装场景提供设计与应用参考，助力提升工件加工与装配质量。

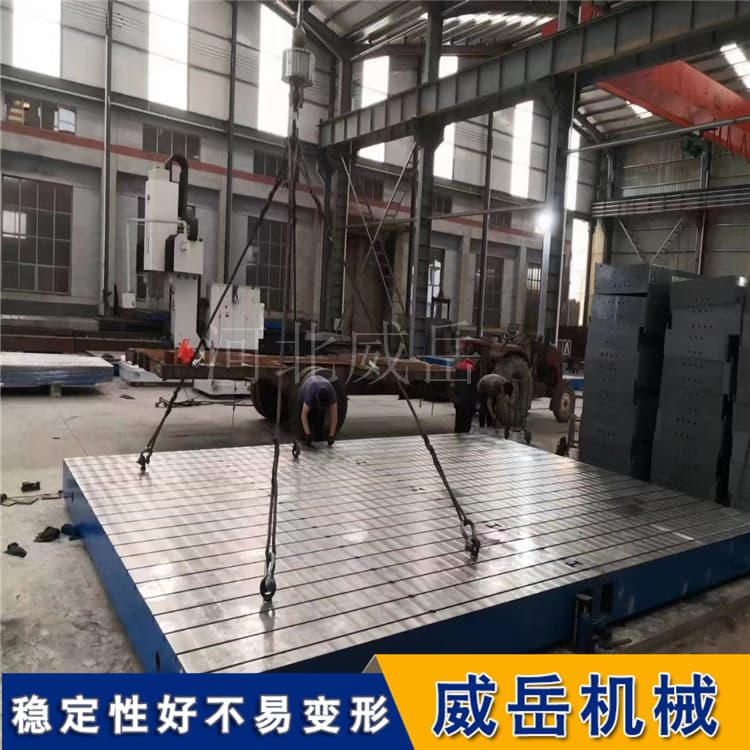

一、铸铁平台T型槽布局核心设计要素：奠定定点精度基础
T型槽布局需围绕“适配性、稳定性、精度可控”三大原则，核心设计要素包括：
1.槽距与槽宽：适配工件固定需求
槽距设计：需按常见工件底座固定孔间距设定，主流标准槽距为150mm、200mm、300mm，确保80%以上常规工件可直接装夹；特殊场景可增设加密槽（如100mm槽距），适配小型工件（如电子元件支架），避免因槽距过大导致工件固定点不足；
2.排布方式：匹配工件定点需求
常规排布：矩形排布（如200×200mm网格）适配规则形状工件（如电机、减速器），可实现水平方向±50mm微调，满足多工位装夹需求；
十字槽排布：在平台核心区域（如中500×500mm范围）设计十字交叉槽，横向与纵向槽垂直相交（垂直度误差≤0.01mm/m），为工件提供双向定点基准，是提升高精度定点的关键布局形式。
二、十字槽对工件定点精度的核心影响：双向基准，减少偏差
十字槽通过“横向+纵向”双向槽体交叉设计，从定点稳定性、偏差控制、适配性三方面优化工件定点精度，具体影响如下：
1.提升定点稳定性：双向约束，减少位移
双向固定约束：常规单方向T型槽仅能限工件沿槽长方向的位移，而十字槽可通过横向与纵向螺栓双重固定，限工件X、Y两个方向的移动（位移量≤0.005mm），避免加工或测试中因振动导致的工件偏移；
案例参考：加工齿轮箱箱体时，通过十字槽固定工件，箱体定点后的平面度误差从0.03mm降至0.015mm，后续镗孔工序的同轴度误差控制在0.008mm以内，远超单槽固定效果。
2.降低定点偏差：基准统一，减少累积误差
双向基准统一：十字槽交叉处为定点点，工件可围绕点实现准对中（对中误差≤0.01mm），避免常规多槽定点中“基准换算”导致的累积误差（累积误差可减少60%以上）；
铸铁平台T型槽布局设计的核心是“按需适配”，而十字槽作为高精度定点的关键布局形式，其对工件定点精度的提升作用在加工、重型设备安装中尤为显著。合理设计十字槽的位置、垂直度与槽体参数，可大幅减少工件定点偏差，提升加工与装配质量。在机械行业向发展的趋势下，掌握十字槽布局设计要点，能让铸铁平台更好地发挥“基准载体”作用，为高精度生产筑牢基础。
