T型槽地轨规格标准与安装方向规范：定点与承载保障
T型槽地轨的规格是否符合标准、安装方向是否规范，直接决定其定点精度与承载安全性——规格偏差可能导致设备无法适配（如槽宽不符螺栓装不上），安装方向错误会引发承载不均（部分应力超30%），进而影响设备运行稳定性。本文从行业通用标准出发，明确T型槽地轨的核心规格参数，再详解安装方向的定点原则与承载保障措施，为规范应用提供依据。
一、T型槽地轨核心规格标准：统一参数，确保适配性
T型槽地轨规格需遵循《GB/T22095-2008机床夹具零件及部件T型槽》等行业标准，核心参数涵盖材质、尺寸、精度三大类，确保不同厂家产品可互换适配：
1.材质与力学性能标准
灰铸铁地轨：常规场景选用HT250/HT300，抗拉强度分别≥250MPa、300MPa，硬度HB180-220，冲击韧性≥15J/cm²；
球墨铸铁地轨：重载/复杂环境选QT500-7/QT600-3，抗拉强度≥500MPa/600MPa，延伸率≥7%/3%，耐温范围-40℃至150℃；
2.尺寸规格标准
截面尺寸：宽度80-300mm（按承载选，5t以下选80-120mm，20t以上选200-300mm），高度50-150mm，筋板厚度8-15mm（间距200-300mm）；
T型槽尺寸：槽宽18-40mm（适配M12-M30螺栓，槽宽=螺栓直径+4-6mm），槽距150-300mm（标准间距，误差±0.5mm），槽深=槽宽×1.2-1.5（如24mm槽深30mm）；
长度规格：单根3m、4m、6m（标准长度），拼接总长度≤30m（需预留2-3mm/m伸缩缝）。

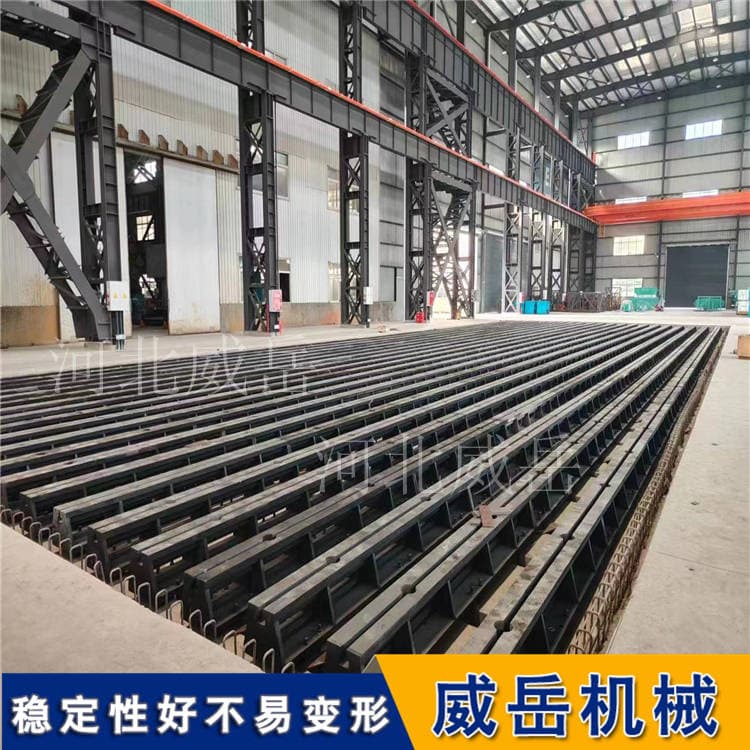

二、安装方向规范：准定点，保障承载均匀
安装方向需围绕“定点准、受力均匀”原则，避免因方向偏差导致定点误差或承载隐患：
1.安装定点规范
基准放线：用全站仪按设计图纸放线，标记地轨中线与螺栓孔位置，定点误差≤±1mm，确保与周边设备（如测功机、装配台）基准对齐；
水平定点：先用水准仪粗调地面水平（误差≤0.1mm/m），地轨铺设后用合像水平仪逐点检测（每2m一个测点），单根地轨水平度误差≤0.03mm/m，多根平行度误差≤0.05mm/m；
固定定点：地脚螺栓间距1.5-2m，按“对角拧紧”原则固定（分三次，扭矩150-220N・m），避免单点过紧导致地轨翘曲（翘曲量≤0.02mm）。
2.承载保障规范
负载分布要求：设备心需与地轨中线重合，单侧偏移量≤地轨宽度1/4（如200mm宽地轨偏移≤50mm），避免部分应力集中（部分应力≤材质屈服80%）；
拼接承载处理：拼接处需加加强板（厚度10-15mm），螺栓拧紧扭矩比其他位置高10%，确保拼接处承载能力与整体一致；
动态承载防护：设备移动速度≤5m/min，启动/停止加速度≤0.5m/s²，避免冲击负载（冲击负载≤额定承载1.2倍），可加装缓冲垫（厚度20mm）减少冲击。
T型槽地轨的规格标准与安装方向规范，是保障其定点精度与承载安全的核心。遵循行业标准选对规格，按规范流程准安装，既能确保设备适配性（误差≤0.03mm），又能避免承载隐患（如变形、开裂），延长地轨使用寿命（达10年以上）。在工业应用中，需重视规格检测与安装验收，让地轨真正发挥“移动基准”的稳定支撑作用。
