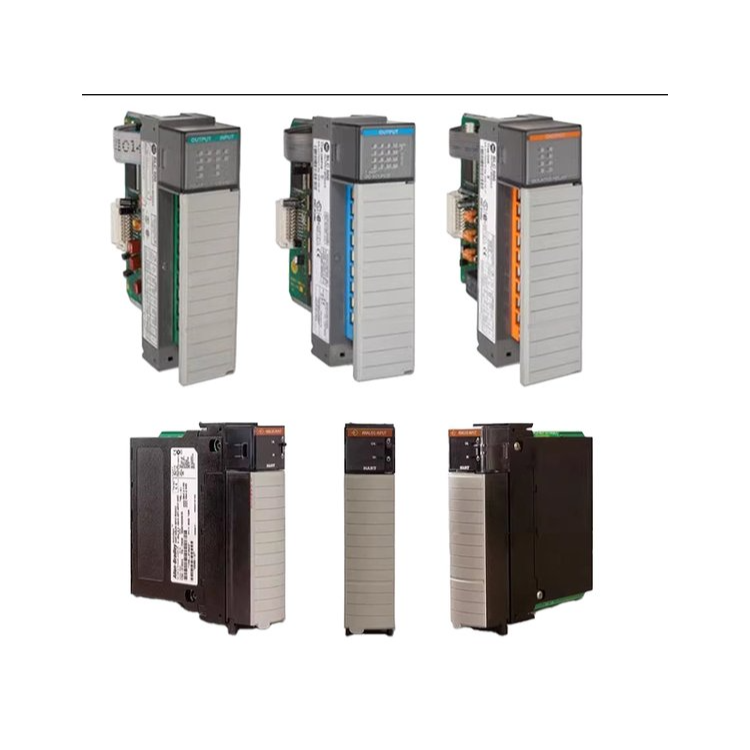

1756-HSC罗克韦尔模块

Allen-Bradley 1756-HSC 是罗克韦尔自动化（Rockwell Automation）旗下的ControlLogix系列高速计数器模块，主要用于工业自动化控制系统的精确计数与测量任务

一、硬件安装准备‌

1. ‌断电操作‌
   安装前断开ControlLogix机架电源，确保操作安全。

2. ‌确认兼容性‌
   检查模块型号（如1756-HSC/D或1756-HSCK/D）与机架插槽匹配性（兼容1756系列机架）。

3. ‌安装位置‌
   选择通风良好、远离高温/潮湿的环境垂直安装模块，避免散热不良。

二、模块物理安装‌

1. ‌固定模块‌

• 将模块对齐机架插槽，沿导轨推入直至卡扣锁紧
  。

• 用螺丝刀紧固模块两侧固定螺钉，防止震动松动。

2. ‌安装可拆卸端子块（RTB）‌

• 将RTB（Removable Terminal Block）按钥匙方向（Keying Slot）插入模块前端接口
  。

• 顺时针旋转RTB锁定旋钮至“Lock"位置固定
  。

 ‌三、接线步骤‌

1. ‌电源与接地‌

• 为机架接入24V DC电源（正负极准确），确保接地线（PE）独立连接至接地排
  。

2. ‌信号线连接‌

• 数字量信号接入数字输入通道，区分源型/漏型接线方式
  。

• 使用屏蔽双绞线（线径0.5–2.5 mm²），将脉冲信号线接入RTB指定端子（参考手册通道定义）。

• 屏蔽层单端接地（机架接地端），避免干扰
  。

• ‌输入信号‌（如编码器）：

• ‌输出信号‌（如限位开关）：

 ‌四、软件配置（Studio 5000环境）‌

1. ‌添加模块‌

• 在Studio 5000项目中，右键控制器选择“扫描网络"或手动添加模块（型号选1756-HSC），指定插槽号。

2. ‌参数设置‌

• ‌操作模式‌：选择计数模式（Counter/Frequency）及量程（如32位/16位


• ‌通道配置‌：定义每个通道信号类型（差分/单端）、滤波频率、预分频值。

3. ‌标签分配‌

• 为输入/输出数据创建标签（如HSC_Count_Value），关联逻辑程序
  。

 ‌五、通电测试与诊断‌

1. ‌状态指示灯‌

• ‌OK绿灯‌：常亮表示运行正常。

• ‌FAULT红灯‌：闪烁需检查配置或接线。

• 通电后检查模块LED：

2. ‌软件验证‌

• 监控标签值是否响应输入信号，通过在线调试调整滤波参数。

3. ‌同步功能（可选）‌

• 若需多模块协同，配置1756-SYNCH参数实现时间同步（如主从模式）。

 ‌关键注意事项‌

• ‌禁止带电插拔‌：更换模块前必须断电。

• ‌接地规范‌：机架与信号线屏蔽层需独立接地，接地电阻≤100Ω


• ‌端子扭矩‌：RTB接线端子紧固扭矩为0.5 N·m，避免过紧损伤接口
