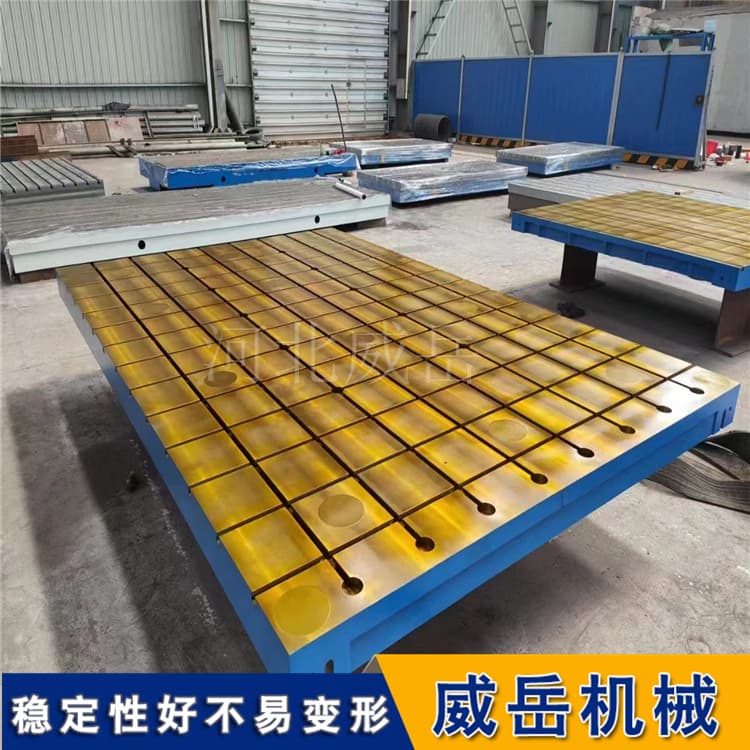

新能源电机测试台专用铁地板5000×3000mm减振设计

试验台铁地板降噪减振的核心技术保障测量的基础工艺

在测量、材料测试等领域，试验台铁地板（本质为高精度铸铁平台）是确保数据准确性的“基准基石”。然而，外界振动干扰与自身结构共振不仅会直接导致铸铁平台产生微观变形（平面度误差每月可增加0.01-0.04mm/m），还会放大测量误差，例如在振动环境下，三坐标测量机的示值误差可能从0.003mm/m飙升至0.01mm/m以上。本文将先剖析试验台铁地板变形与振动的内在关联，再揭秘3大降噪减振核心技术，为测量筑牢工艺基础。

一、振动：试验台铁地板变形与测量失准的问题

试验台铁地板的变形，除了常见的温度应力、负载不当因素，振动干扰是易被忽视却危害大的原因。一方面，外界振动（如车间机床运转、车辆通行）会通过地面传递至铁地板，引发平台共振，共振频率下（通常为20-50Hz），铸铁内部应力会瞬间升高3-5倍，长期累积会导致筋板疲劳变形，出现“中部下凹”或“边缘翘曲”，平面度误差超差；另一方面，试验台自身设备（如冲击试验机、振动测试台）运行时产生的振动，会使铁地板与设备底座的接触点从25点/25mm×25mm降至15点以下，破坏基准贴合度，进而导致测量数据重复性误差大（可达5%-10%）。此外，高频振动（＞100Hz）还会加剧铸铁表面磨损，使粗糙度从Ra1.6μm劣化至Ra3.2μm以上，进一步削弱精度稳定性。

二、试验台铁地板降噪减振3大核心技术

技术1：多层阻尼减振结构设计——切断振动传递路径

针对外界振动干扰，采用“铸铁基板+阻尼层+弹性支撑”的多层结构设计，从源头阻断振动传递。铸铁基板选用HT300强度铸铁，厚度≥350mm，筋板采用“井字形”分布（间距250-300mm），提升自身抗振刚性；中间阻尼层选用橡胶（硬度60-70A），厚度20-30mm，通过分子内摩擦消耗振动量，可使10-50Hz频段的振动传递率降低60%-80%；底部弹性支撑采用气弹簧或金属波纹管（刚度10-20N/mm），配合可调螺栓，不仅能微调平台水平度（调节精度0.01mm/m），还能吸收地面传来的低频振动（5-10Hz），确保铁地板振动加速度≤0.05g。

技术2：共振与振动隔离—去掉结构共振风险

通过模态分析技术，提前确定试验台铁地板的共振频率（通常通过有限元软件计算或现场测试获取），再针对性采取共振措施。对于自身共振，在平台底部筋板处加装配重块（重量为平台总重的10%-15%），改变固有频率，避开设备运行频率区间（如将共振频率从30Hz调整至20Hz以下，远离机床主轴30-50Hz的运行频率）；对于试验设备产生的振动，在设备与铁地板之间加装隔振垫（如聚氨酯隔振垫，压缩量5-8mm），并采用“浮动式”安装——设备底座通过螺栓与铁地板连接，但螺栓预留0.5-1mm的间隙，配合隔振垫，可使设备振动对铁地板的影响降低50%以上，避免振动反作用导致平台变形。

试验台铁地板的降噪减振技术，既是预防铸铁平台变形的关键手段，也是保障测量的核心工艺。通过多层阻尼结构切断振动路径、动态监测实现实时补偿，可使铁地板平面度误差稳定控制在0.02mm/m以内，精度寿命延长60%以上。在制造要求日益严苛的今天，掌握这些基础工艺，不仅能提升测量数据可靠性，更能为工业生产的高质量发展筑牢“基准防线”。
