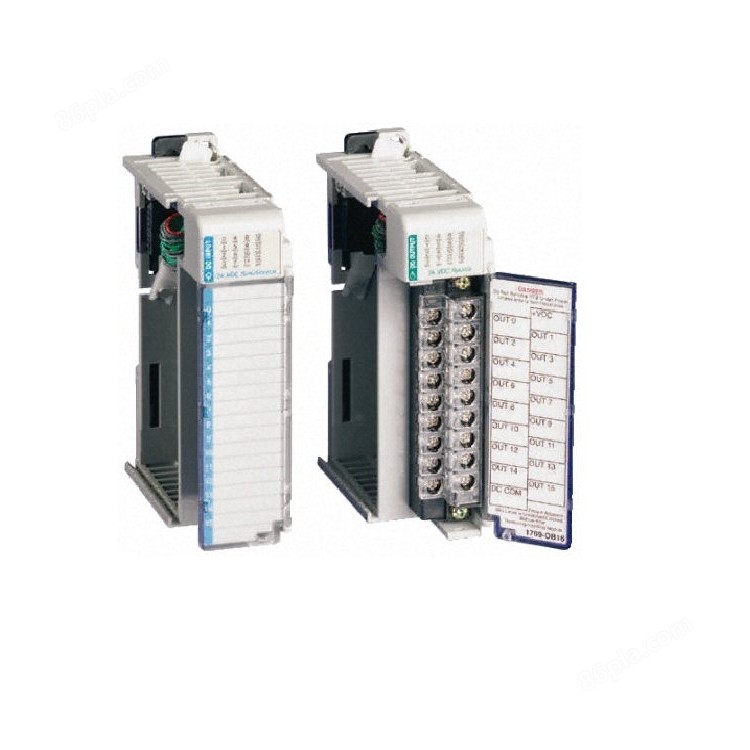

AB 1769-OB32罗克韦尔输出模块

基础参数与功能

1. ‌模块类型‌

• 32 点晶体管输出模块（24VDC），属于 CompactLogix 系列 PLC 的 I/O 扩展模块。

• 用于低端至中型自动化控制场景，支持分布式 I/O 配置。

2. ‌技术特性‌

• ‌通信支持‌：集成以太网、ControlNet 等协议，支持远程 I/O 控制及设备数据交换。

• ‌安全性能‌：通过模块化设计保障可靠性，支持故障诊断与实时监测。

• ‌编程兼容‌：可通过 Studio 5000 编程环境开发，支持梯形图、结构化文本等多语言。

应用领域

• ‌适用行业‌：制造业设备控制、石油化工、建材生产、航空航天等

• ‌典型场景‌：分布式控制系统、远程 I/O 监控、安全关键型流程

• 硬件安装

• ‌槽位选择与固定‌

• 将模块插入CompactLogix背板的3-8号槽位（推荐），避免与高功率模块相邻以减少干扰
  。

• 使用DIN导轨或面板安装，确保模块稳固；多槽模块需连续占用插槽（如双槽模块占两槽）。

• ‌接线规范‌

• ‌源型（PNP）‌：负载正极→模块通道，负载负极→公共端（GND）。

• ‌漏型（NPN）‌：负载正极→公共端（V+），负载负极→模块通道
  。

• ‌端子连接‌：通过可拆卸端子块连接24V DC负载设备（如继电器、电磁阀），单通道电流≤2A，总电流≤16A（需考虑散热）。

• ‌极性配置‌：

• ‌线缆要求‌：优先使用屏蔽电缆，长度≤100米（未屏蔽线≤30米）
  。

• 二、软件配置（使用Studio 5000）

• ‌模块添加‌

• 新建/打开工程后，在"I/O Configuration"中右键点击机架，选择"添加模块"→搜索"1769-OB32"→设置物理槽位号


• 电子锁模式设为 ‌“Compatible Keying"‌ 确保兼容性
  。

• ‌参数设置‌

• 启用短路诊断（故障时LED红灯闪烁）


• 配置故障状态默认值（如安全关闭输出）


• ‌输出类型‌：选择"晶体管输出"，勾选 ‌Sourcing（PNP）或Sinking（NPN）‌ 匹配硬件接线


• ‌保护功能‌：

• ‌响应优化‌：调整滤波时间（0-32ms）平衡响应速度与抗干扰性
  。

• ‌程序控制‌

• 在梯形图逻辑中使用 ‌OTE（输出使能）‌ 和 ‌OTU（输出解锁）‌ 指令控制输出通道


• 三、关键注意事项

• ‌散热要求‌：满负荷运行（≥8A总电流）时需加强通风或加装散热片


• ‌环境条件‌：工作温度-40°C~70°C，湿度避免凝露。

• ‌隔离保护‌：通道间隔离电压1500V AC，接线时需断电操作。

• ‌诊断工具‌：通过模块LED指示灯（电源/通道状态）快速定位故障
