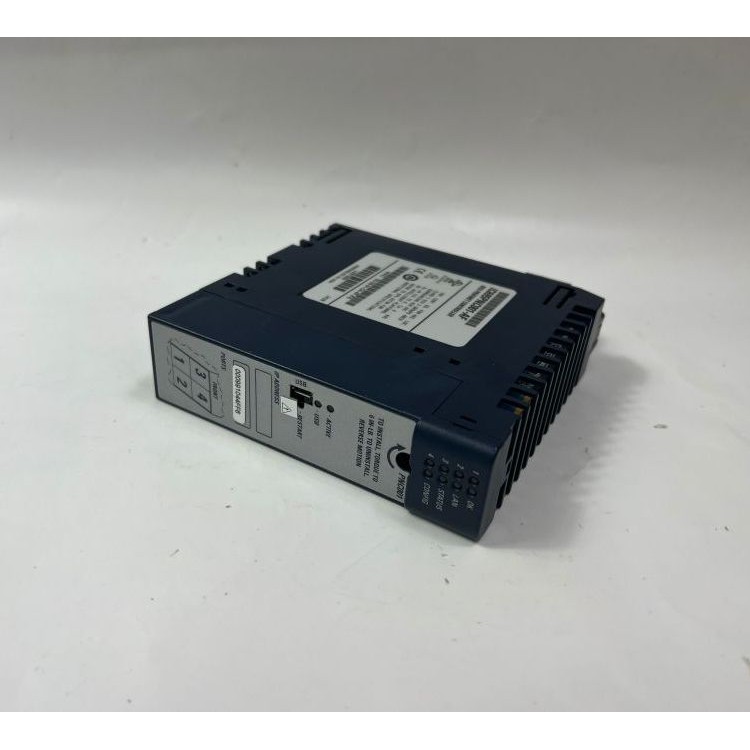

IC200CHS001 GE 控制系统

福建启易顺智能科技有公司

属于通用电气（GE）‌RX3i系列‌的数字量输入模块，主要用于工业自动化控制系统。
支持逻辑控制与自适应功能，强调稳定性和可靠性。

以下是IC200CHS001  PLC控制模块的正确安装步骤及关键注意事项，综合技术规范与实操经验整理

‌一、安装前准备‌

1. ‌环境检查‌

• 确保安装环境温度在‌0~50℃‌范围内，湿度≤85%，避免阳光直射、腐蚀性气体、粉尘和振动（振动频率≤55Hz）


• 控制柜需满足IP20防护等级（NEMA类型1），远离高压设备及大功率干扰源。

2. ‌兼容性确认‌

• 模块需安装在兼容的背板（如IC695CHS007）的‌双连接器插槽（Slot 1-5）‌中，支持PCI/串行通信接口；Slot 6仅支持PCI模块。

• 验证背板型号是否支持IC694系列模块12。

3. ‌工具与材料‌

• 准备双绞屏蔽线（截面积≥2mm²）、接地铜排、压敏电阻/浪涌吸收器（防电网浪涌）及安装螺丝

‌二、机械安装步骤‌

1. ‌模块固定‌

• 通过模块两侧的‌DIN导轨夹‌将模块卡入标准DIN导轨（水平安装），或使用底板四角的安装孔螺钉固定。

• 插入背板时需‌插到底‌，确保接触点紧密结合，锁紧固定螺丝
  。

2. ‌空间布局‌

• 模块与动力设备（变压器、变频器）保持≥20cm距离，动力线与信号线分槽布线，避免平行走线


• 控制柜内预留20%空间散热及后期扩展
  。

‌三、电气连接规范‌

1. ‌电源与接地‌

• 采用‌隔离变压器‌供电，电源线独立于I/O线路。

• ‌接地电阻≤4Ω‌：模块接地端直连机柜接地铜排（非串联），屏蔽层单端接地（接设备侧）


• 重要：接地不良会导致信号干扰（如压力值异常）


2. ‌输入接线‌

• 使用‌双绞屏蔽线‌连接32路数字量输入（+24VDC），每通道独立配置。

• 备用通道的‌正负极短接‌，避免开路干扰。

• 输入公共端（COM）‌禁止与输出公共端互联‌。

‌四、调试与验证‌

1. ‌上电前检查‌

• 核对接线图，确保无短路/开路；紧固所有端子螺丝（振动易致松动）


• 用万用表测试电源极性、接地连续性。

2. ‌软件配置‌

• 通过编程软件（如Proficy Machine Edition）分配I/O地址，启用通道诊断（开路/短路检测）。

• 配置中断关联逻辑（如需实时响应）。

3. ‌功能测试‌

• 模拟输入信号，验证PLC输入点状态与现场设备一致性。

• 检查模块LED指示灯：绿色（正常）、红色（故障）。

‌五、关键注意事项‌
