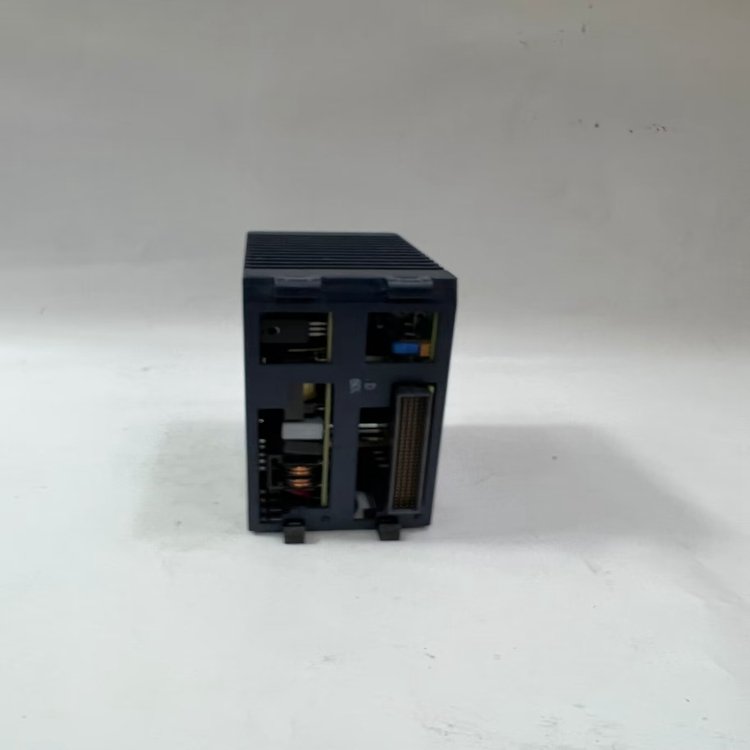

通用电气美国GE PLC HE693RTD665

通用电气（GE）的PLC模块 ‌HE693RTD665‌ 是一款工业自动化控制组件

以下是HE693RTD665模块的正确安装与使用指南，综合技术规范和实践要点：

‌一、安装规范‌

1. ‌电气控制柜要求‌

• 模块外壳需可靠接地，接地线截面积≥2.5mm²（铜芯）；

• 主回路元器件（如电抗器）必须接地，但断路器除外。

• ‌空间布局‌：模块需垂直安装，确保顶部/底部预留散热间距（参考同类模块间距标准）。

• ‌接线距离‌：与发热元件（如电阻器、电源）保持≥50mm间距，避免温度干扰。

• ‌接地处理‌：

2. ‌接线操作‌

• 使用屏蔽双绞线，单端子仅接一根导线；

• 线号套管标注需与图纸一致，区分易混淆字符（如"6"和"9"）


• ‌RTD传感器连接‌：

  接线制式	操作要点
  三线制	柜内短接 ‌M+‌ 与 ‌IC+‌，‌IC-‌ 和 ‌M-‌ 直连传感器3
  两线制	短接 ‌M+‌ 与 ‌IC+‌，同时短接 ‌M-‌ 与 ‌IC-‌3

• ‌未使用通道‌：需短路或连接额定电阻，禁用诊断功能


• ‌线缆规范‌：

‌二、通电调试‌

1. ‌电源配置‌

• 输入电压：‌24VDC‌（典型值），波动范围±10%
  ；

• 电源线极性需严格匹配模块标识，反接可能损坏模块。

2. ‌状态诊断‌

• RTD回路电阻值（Pt100在0℃时应为100Ω±0.5Ω）；

• 输入端子电压是否稳定（排除线路压降）。

• 绿灯常亮：运行正常；

• 红灯闪烁：通道断线或传感器故障


• 通电后检查 ‌LED指示灯‌：

• 使用万用表检测：

‌三、故障排查‌
