IDWD40G120C5 详细规格与应用解析
（Infineon TRENCHSTOP™ IGBT 1200V/40A 带反并联二极管）
---
1. 核心参数概览
| 参数 | 规格 | 说明 |
|------------------------|----------------------------------|-------------------------------------------------------------------------|
| 型号 | IDWD40G120C5 | Infineon TRENCHSTOP™ 5系列（带反并联二极管） |
| 电压等级 (V<sub>CES</sub>) | 1200V | 适用于工业高压应用 |
| 额定电流 (I<sub>C</sub>) | 40A @ 25°C / 25A @ 100°C | 需注意高温降额（T<sub>j</sub> max = 150°C） |
| 饱和压降 (V<sub>CE(sat)</sub>) | 1.55V @ 20A | 超低导通损耗设计 |
| 反并联二极管 | 集成快恢复二极管（V<sub>F</sub>=1.7V @15A） | 简化电路设计，优化反向恢复特性 |
| 开关频率 | 8-30kHz | 适合中频应用 |

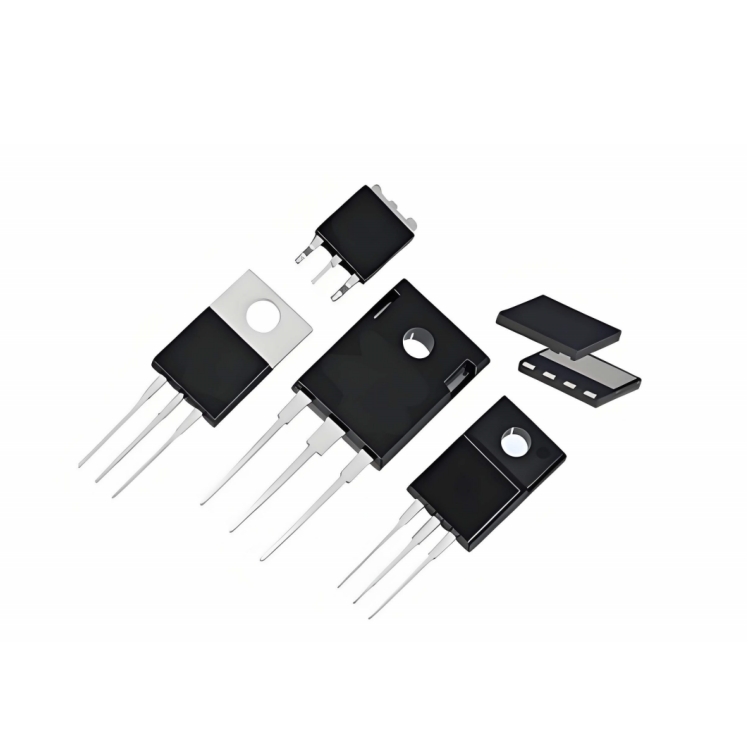

| 封装 | TO-247 | 标准工业封装，兼容散热器设计 |
---
2. 关键特性
✅ 第五代 TRENCHSTOP™ 技术
- 相比前代降低15%导通损耗，效率更高
✅ 集成优化二极管
- 反向恢复时间t<sub>rr</sub><35ns，减少开关损耗
✅ 正温度系数
- 易于并联使用，电流分配更均衡
---
3. 典型应用场景
- 变频器/伺服驱动（工业电机控制）
- 感应加热设备（电磁炉、工业加热）
- 新能源发电（风电变流器辅助电路）
- UPS电源（三相逆变模块）
---
4. 竞品对比与替代型号
| 型号 | 品牌 | V<sub>CE(sat)</sub> | 特点 |
|---------------------|-----------|-------------------------|---------------------------------------|
| IDWD40G120C5 | Infineon | 1.55V @20A | 第五代技术，集成二极管 |
| IKW40N120T2 | Infineon | 1.85V @20A | 第三代技术，经济型选择 |
| FGH40T120SMD | ON Semi | 1.6V @20A | 硅片直接键合技术 |
---
5. 设计注意事项
- 驱动要求：
- 推荐驱动电压V<sub>GE</sub>=15V±10%，关断负压建议-5V以上
- 热管理：
- 结壳热阻R<sub>thJC</sub>=0.5K/W，需保证壳温≤100°C
- 布局优化：
- 直流母线电容尽量靠近模块，减少寄生电感
---
6. 官方资源
- 数据手册：[Infineon IDWD40G120C5 Datasheet](https://www.infineon.com/)
- 应用案例：
- 三相电机驱动参考设计（eval-M1-IM828）
- 太阳能微逆方案（REF_M1_SIC_3KW）
---
总结
该器件是 1200V IGBT模块化设计的优选方案，凭借 1.55V超低饱和压降 和 集成二极管 特性，特别适合需要紧凑设计的工业驱动系统。其 第五代沟槽技术 在效率上具有明显优势，但需注意驱动电路的精确控制。
如需具体散热方案或并联应用指导，可提供详细系统参数进一步分析！
