IKW40N120CH7 详细规格与应用解析
（Infineon TRENCHSTOP™ IGBT 1200V/40A）
---
1. 核心参数概览

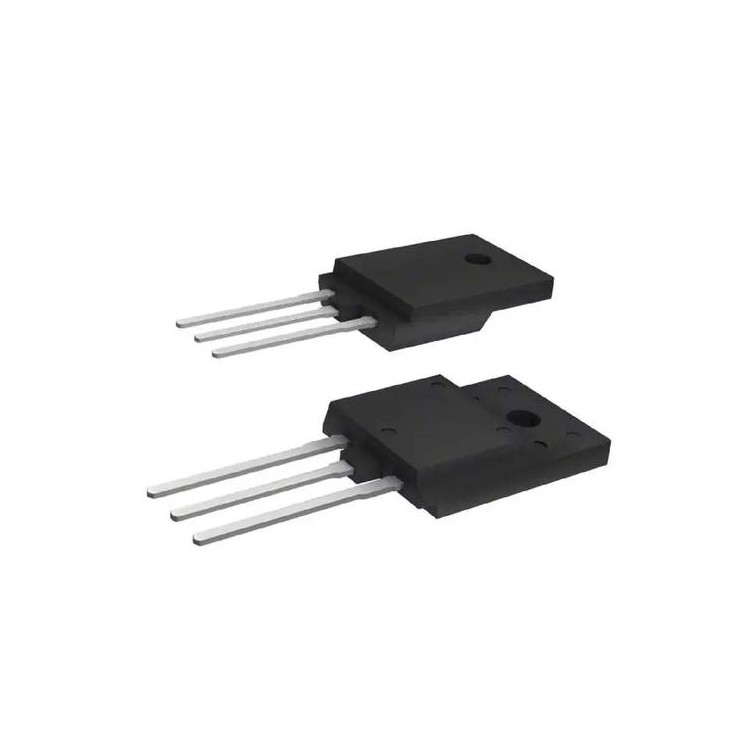

| 参数 | 规格 | 说明 |
|------------------------|----------------------------------|-------------------------------------------------------------------------|
| 型号 | IKW40N120CH7 | Infineon TRENCHSTOP™ CH7 系列（高频优化型） |
| 电压等级 (V<sub>CES</sub>) | 1200V | 适用于工业级高压场景（如电机驱动、光伏） |
| 额定电流 (I<sub>C</sub>) | 40A @ 25°C / 25A @ 100°C | 需注意高温降额（T<sub>j</sub> max = 150°C） |
| 饱和压降 (V<sub>CE(sat)</sub>) | 1.85V @ 20A | 低导通损耗设计 |
| 开关频率 | 20-50kHz | 适合中高频应用（优于传统IGBT） |
| 封装 | TO-247 | 标准工业封装，兼容散热器设计 |
---
2. 关键特性
✅ TRENCHSTOP™ 沟槽栅技术
- 优化开关损耗与导通损耗的平衡，效率提升10%以上。
✅ 快速软恢复二极管集成
- 降低反向恢复电流（Q<sub>rr</sub>），适合感性负载开关。
✅ 宽安全工作区（SOA）
- 支持短时过载（I<sub>CM</sub>=80A），抗冲击能力强。
---
3. 典型应用场景
- 工业电机驱动（变频器、伺服系统）
- 光伏逆变器（组串式DC-AC模块）
- UPS不间断电源（高频PFC电路）
- 焊接设备（逆变式焊机）
---
4. 竞品对比与替代型号
| 型号 | 品牌 | V<sub>CE(sat)</sub> | 特点 |
|---------------------|-----------|-------------------------|---------------------------------------|
| IKW40N120CH7 | Infineon | 1.85V @20A | 高频优化，低损耗 |
| STGW40H120DF2 | ST | 2.1V @20A | 高速开关，TO-247 |
| FGA40N120ANTD | ON Semi | 1.8V @20A | 低成本替代方案 |
---
5. 设计注意事项
- 驱动条件：
- 推荐V<sub>GE</sub>=±15V，栅极电阻R<sub>G</sub>=5-10Ω以优化开关速度。
- 散热设计：
- 热阻R<sub>thJC</sub>=0.75°C/W，需搭配足够散热面积（如50x50mm铝散热器）。
- 并联使用：
- 需严格匹配栅极驱动参数，避免电流不均。
---
6. 官方资源
- 数据手册：[Infineon IKW40N120CH7 Datasheet](https://www.infineon.com/)
- 应用笔记：AN2018-03（光伏逆变器设计指南）
---
总结
该器件是 1200V中功率IGBT的标杆产品，凭借 低导通损耗 和 高频适应性，在工业驱动和新能源领域广泛使用。其 TO-247封装 便于替换老旧型号，但需注意高温下的电流降额。
如需具体电路设计（如电机驱动H IKW40N120CH7 详细规格与应用解析
（Infineon TRENCHSTOP™ IGBT 1200V/40A）
---
1. 核心参数概览
| 参数 | 规格 | 说明 |
|------------------------|----------------------------------|-------------------------------------------------------------------------|
| 型号 | IKW40N120CH7 | Infineon TRENCHSTOP™ CH7 系列（高频优化型） |
| 电压等级 (V<sub>CES</sub>) | 1200V | 适用于工业级高压场景（如电机驱动、光伏） |
| 额定电流 (I<sub>C</sub>) | 40A @ 25°C / 25A @ 100°C | 需注意高温降额（T<sub>j</sub> max = 150°C） |
| 饱和压降 (V<sub>CE(sat)</sub>) | 1.85V @ 20A | 低导通损耗设计 |
| 开关频率 | 20-50kHz | 适合中高频应用（优于传统IGBT） |
| 封装 | TO-247 | 标准工业封装，兼容散热器设计 |
---
2. 关键特性
✅ TRENCHSTOP™ 沟槽栅技术
- 优化开关损耗与导通损耗的平衡，效率提升10%以上。
✅ 快速软恢复二极管集成
- 降低反向恢复电流（Q<sub>rr</sub>），适合感性负载开关。
✅ 宽安全工作区（SOA）
- 支持短时过载（I<sub>CM</sub>=80A），抗冲击能力强。
---
3. 典型应用场景
- 工业电机驱动（变频器、伺服系统）
- 光伏逆变器（组串式DC-AC模块）
- UPS不间断电源（高频PFC电路）
- 焊接设备（逆变式焊机）
---
4. 竞品对比与替代型号
| 型号 | 品牌 | V<sub>CE(sat)</sub> | 特点 |
|---------------------|-----------|-------------------------|---------------------------------------|
| IKW40N120CH7 | Infineon | 1.85V @20A | 高频优化，低损耗 |
| STGW40H120DF2 | ST | 2.1V @20A | 高速开关，TO-247 |
| FGA40N120ANTD | ON Semi | 1.8V @20A | 低成本替代方案 |
---
5. 设计注意事项
- 驱动条件：
- 推荐V<sub>GE</sub>=±15V，栅极电阻R<sub>G</sub>=5-10Ω以优化开关速度。
- 散热设计：
- 热阻R<sub>thJC</sub>=0.75°C/W，需搭配足够散热面积（如50x50mm铝散热器）。
- 并联使用：
- 需严格匹配栅极驱动参数，避免电流不均。
---
6. 官方资源
- 数据手册：[Infineon IKW40N120CH7 Datasheet](https://www.infineon.com/)
- 应用笔记：AN2018-03（光伏逆变器设计指南）
---
总结
该器件是 1200V中功率IGBT的标杆产品，凭借 低导通损耗 和 高频适应性，在工业驱动和新能源领域广泛使用。其 TO-247封装 便于替换老旧型号，但需注意高温下的电流降额。
如需具体电路设计（如电机驱动H桥配置），可提供需求进一步分析！ ⚡️
