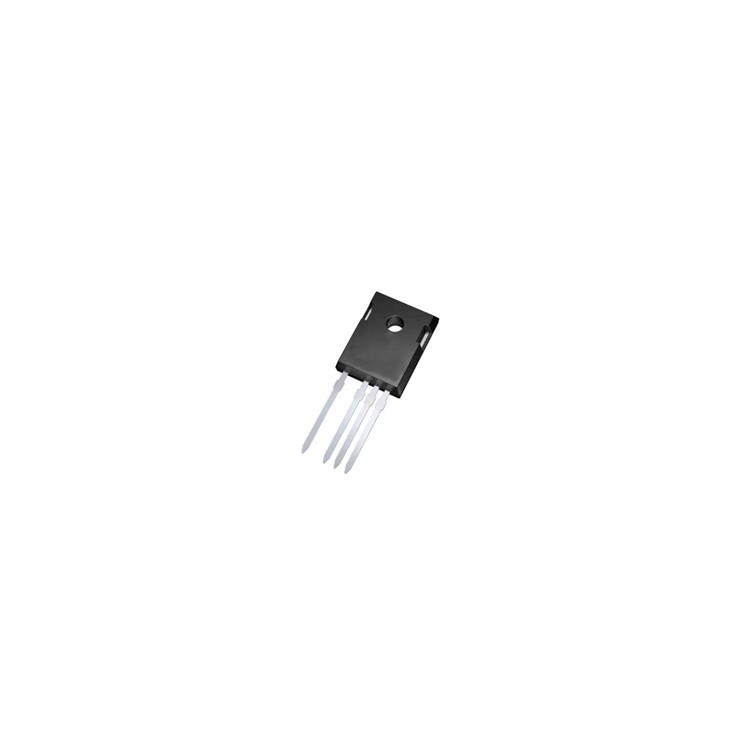

IKW50N120CH7 是 Infineon（英飞凌） 推出的 1200V、50A IGBT（绝缘栅双极型晶体管），属于 TRENCHSTOP™ CH7 系列，适用于 高频开关应用，如工业电机驱动、太阳能逆变器、UPS 和焊接设备等。
---
关键参数
| 参数 | 规格 | 说明 |
|------|------|------|
| 型号 | IKW50N120CH7 | Infineon TRENCHSTOP™ CH7 系列 |
| 电压 (V<sub>CES</sub>) | 1200V | 集电极-发射极最大耐压 |
| 电流 (I<sub>C</sub> @25°C) | 50A | 25°C 时最大连续电流 |
| 电流 (I<sub>C</sub> @100°C) | 30A | 100°C 时降额电流 |
| 最大脉冲电流 (I<sub>CM</sub>) | 100A | 短时过载能力 |
| 功耗 (P<sub>tot</sub>) | 250W | 最大允许功耗 |
| V<sub>CE(sat)</sub>（饱和压降） | 1.85V @ 25A | 导通损耗较低 |
| 开关频率 | 适合 20kHz~50kHz | 高频应用优化 |
| 封装 | TO-247 | 标准高功率封装，散热良好 |
---
主要特点
✅ 低导通损耗（V<sub>CE(sat)</sub> 仅 1.85V @25A）
✅ TRENCHSTOP™ 沟槽栅技术 → 更高开关效率
✅ 快速开关性能 → 适合高频应用（如光伏逆变器）
✅ 宽安全工作区（SOA） → 适用于硬开关和软开关拓扑
✅ TO-247 封装 → 散热能力强，适合高功率场景
---
典型应用
- 光伏逆变器（Solar Inverters）
- 电机驱动（Motor Drives, 如伺服/变频器）
- UPS（不间断电源）
- 焊接机（Welding Machines）
- 感应加热（Induction Heating）
---
替代型号（兼容选项）
| 型号 | 品牌 | 电压/电流 | 特点 |
|------|------|----------|------|
| IKW50N120H3 | Infineon | 1200V/50A | 类似规格，不同系列 |
| STGW50H120DF2 | ST | 1200V/50A | 高速开关 |
| FGA50N120ANTD | ON Semi | 1200V/50A | 低导通损耗 |
---
Datasheet（数据手册）
