IKW40N120CH7 是一款由 Infineon（英飞凌） 生产的 1200V、40A 的 IGBT（绝缘栅双极型晶体管），属于 TRENCHSTOP™ CH7 系列，适用于高频开关应用，如 工业电机驱动、太阳能逆变器、UPS（不间断电源）和焊接设备 等。
---
关键参数
| 参数 | 值 | 说明 |
|------|----|------|
| 型号 | IKW40N120CH7 | Infineon TRENCHSTOP™ CH7 系列 |
| 电压 (V<sub>CES</sub>) | 1200V | 集电极-发射极最大耐压 |
| 电流 (I<sub>C</sub> @25°C) | 40A | 25°C 时最大连续电流 |
| 电流 (I<sub>C</sub> @100°C) | 25A | 100°C 时降额电流 |
| 最大脉冲电流 (I<sub>CM</sub>) | 80A | 短时脉冲电流能力 |
| 功耗 (P<sub>tot</sub>) | 200W | 最大允许功耗 |
| 开关速度 | 中等 | 适用于 20kHz~50kHz 高频应用 |
| V<sub>CE(sat)</sub>（饱和压降） | 1.85V @ 20A | 导通损耗较低 |

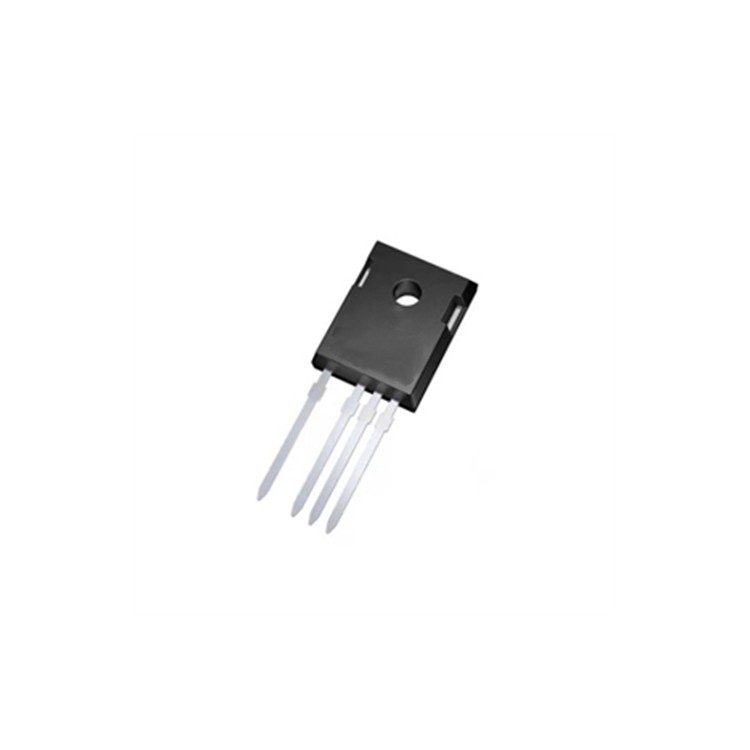

| 封装 | TO-247 | 常见的大功率封装，散热良好 |
---
主要特点
1. 低导通损耗（V<sub>CE(sat)</sub> 低）
- 1.85V @ 20A，减少发热，提高效率。
2. 快速开关性能
- 适用于 高频应用（如光伏逆变器、电机驱动）。
3. TRENCHSTOP™ 沟槽栅技术
- 提高开关效率，降低损耗。
4. 宽安全工作区（SOA）
- 适用于硬开关和软开关拓扑。
5. TO-247 封装
- 散热性能好，适合高功率应用。
---
典型应用
- 光伏逆变器（Solar Inverters）
- 电机驱动（Motor Drives）
- UPS（不间断电源）
- 焊接设备（Welding Machines）
- 感应加热（Induction Heating）
---
替代型号
如果 IKW40N120CH7 不可用，可考虑以下替代：
- Infineon IKW40N120H3（类似规格，不同系列）
- STGW40H120DF2（STMicroelectronics）
- FGA40N120ANTD（Fairchild/ON Semi）
---
数据手册（Datasheet）
如果需要更详细的电气特性、开关曲线或热阻参数，建议查阅 Infineon 官方 Datasheet：
