调压调速电源

以下是关于 调压调速电源 的深度技术解析，涵盖工作原理、控制策略、关键参数及选型指南：

---

 1. 核心原理与类型

| 调速方式      | 实现方法                          | 适用电机       | 特点                     |

|-------------------|---------------------------------------|--------------------|-----------------------------|

| 相控调压      | 晶闸管移相触发                       | 交流异步电机       | 成本低，谐波大（THD 30-50%）|

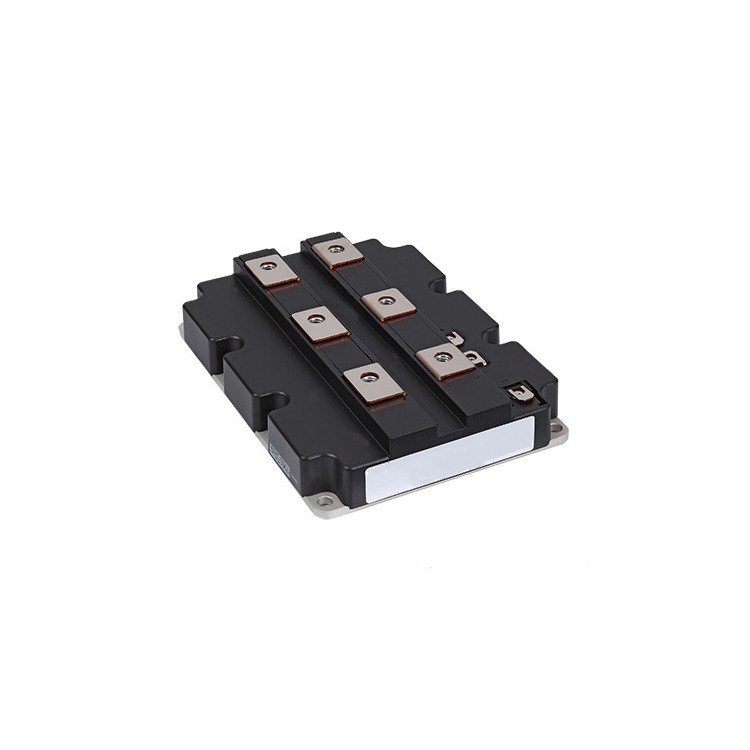

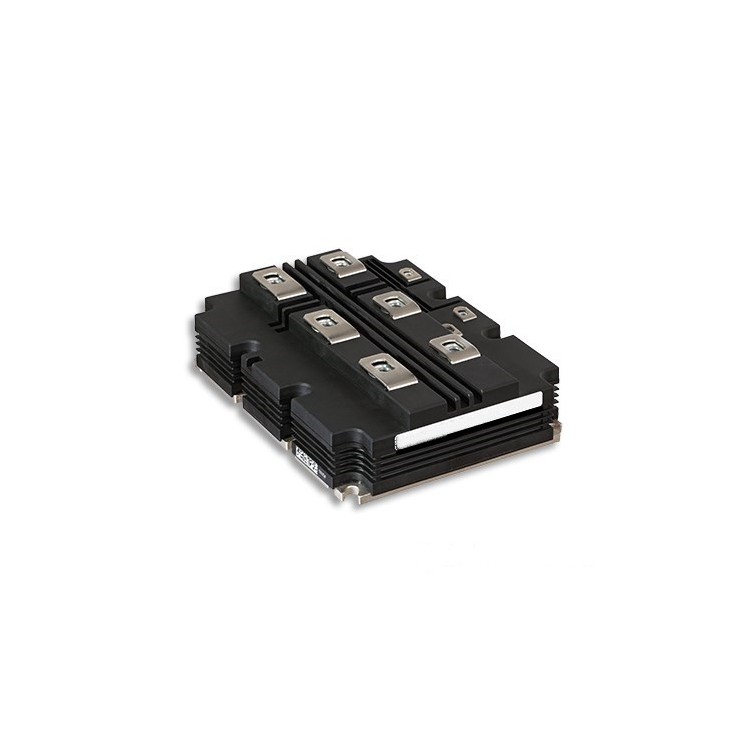

| PWM斩波       | IGBT高频调制（1-20kHz）              | 直流有刷电机       | 效率>90%，动态响应快        |

| 矢量控制      | 电压频率协同调节（V/f控制）          | 交流伺服电机       | 精度高（转速波动<0.1%）     |

| 直接转矩控制  | 实时调节电压矢量                     | 永磁同步电机       | 转矩响应<1ms               |

---

 2. 关键电路拓扑

 (1) 晶闸管相控调压电路

```mermaid

graph LR

    A[AC输入] --> B[反并联晶闸管组]

    B --> C[电机负载]

    D[触发控制板] --> B

```

- 触发角计算：

  ```math

  V_{out} = V_{in} \times \sqrt{\frac{1}{\pi} \int_\alpha^\pi \sin^2\theta d\theta}

  ```

  - α=0°时输出全压，α=90°时电压降为70.7%

 (2) PWM直流调压电路

```mermaid

graph TB

    A[DC输入] --> B[Buck斩波器]

    B --> C[LC滤波]

    C --> D[电机]

    E[PID控制器] --> B

```

- 占空比调节：

  ```math

  V_{out} = D \times V_{in} \quad (D \in [0,1])

  ```

---

 3. 核心性能参数

| 参数          | 工业级标准        | 消费级标准      | 测试条件               |

|-------------------|----------------------|---------------------|---------------------------|

| 调速范围          | 1:100（闭环）        | 1:10（开环）        | 额定负载下                 |

| 效率              | >92%（额定点）       | >85%                | 满负荷运行                 |

| 转速波动          | <±0.5%              | <±2%               | 突加50%负载               |

| 谐波失真          | THD<5%（加滤波器）   | THD<15%            | 额定转速测量               |

---

 4. 控制策略对比

| 策略          | 优点                          | 缺点                  | 适用场景               |

|-------------------|-----------------------------------|---------------------------|---------------------------|

| PID控制           | 结构简单，可靠性高                | 参数整定复杂              | 稳态负载调速              |

| 模糊控制          | 适应非线性负载                    | 动态响应稍慢              | 起重机械                  |

| 自适应滑模控制    | 抗扰动性强                        | 算法复杂度高              | 精密机床                  |

| 神经网络控制      | 自学习能力                        | 需大量训练数据            | 智能机器人关节            |

---

 5. 选型计算指南

 (1) 功率匹配

```math

P_{电源} = \frac{P_{电机}}{\eta_{电机} \times \eta_{调速}} \times K_{裕量} \quad (K=1.2-1.5)

```

示例：

7.5kW电机（η=0.88），调速效率η=0.93 →

`P=7.5/(0.88×0.93)×1.3≈12kVA`

 (2) 晶闸管选型

- 电压等级：

  ```math

  V_{RRM} \geq 2 \times \sqrt{2} \times V_{电网}

  ```

  （380VAC系统选1200V器件）

- 电流等级：

  ```math

  I_{T(AV)} \geq 1.5 \times I_{电机}

  ```

---

 6. 保护功能配置

| 保护类型      | 触发阈值              | 响应时间 | 实现方式             |

|-------------------|---------------------------|--------------|--------------------------|

| 过流              | 1.5×I_N         | <10ms        | 霍尔传感器+比较器        |

| 过压              | 1.2×V_max       | <1ms         | 电压采样+软件锁存        |

| 缺相              | 任意相丢失>100ms          | 立即动作     | 零序电流检测             |

| 过热              | 散热器>75℃               | <5s          | NTC温度传感器            |

---

 7. 典型应用场景

 (1) 纺织机械

- 需求：

  - 调速范围1:20

  - 多电机同步精度<0.5%

- 方案：

  - 共直流母线+PWM矢量控制

 (2) 矿山提升机

```python

 示例：S型加减速曲线

def speed_curve(t, t_total):

    t_half = t_total / 2

    if t < t_half:

        return 0.5  (1 - math.cos(math.pi  t / t_half))

    else:

        return 1 - 0.5  (1 + math.cos(math.pi  (t - t_half) / t_half))

```

---

 8. 前沿技术发展

- 宽禁带器件应用：

  - SiC MOSFET（开关频率>100kHz，损耗降50%）

  - 如Cree C3M0065090D（650V/90A）

- 预测性维护：

  - 基于电流谐波的轴承磨损预警

- 无线供电集成：

  - 非接触能量传输（旋转设备供电）

---

 9. 厂商方案对比

| 品牌    | 技术特点                | 代表产品          | 适用功率       |

|------------|----------------------------|-----------------------|--------------------|

| 西门子      | 全数字矢量控制              | SINAMICS G120X       | 0.55-250kW        |

| ABB         | 直接转矩控制(DTC)           | ACS880               | 0.75-5600kW       |

| 台达        | 内置PLC功能                 | C2000系列            | 0.4-400kW         |

| 汇川        | 共直流母线设计              | MD500                | 0.75-630kW        |

---

 10. 选型流程

```mermaid

graph TD

    A[负载特性分析] --> B[调速范围确定]

    B --> C[控制精度要求]

    C --> D[拓扑结构选择]

    D --> E[保护功能配置]

    E --> F[能效验证]

    F --> G[环境适应性评估]

```

附：调速电源设计Checklist

- [ ] 电机铭牌参数核对（电压/电流/绝缘等级）

- [ ] 电网谐波兼容性测试

- [ ] 散热方案仿真（如ANSYS Thermal）

- [ ] 紧急制动能量泄放路径设计

如需具体型号的技术支持，请提供：

1. 电机参数（额定功率/电压/转速）

2. 负载类型（恒转矩/变转矩）

3. 动态响应要求（加减速时间）
