以下是关于 UPS（不间断电源） 的全面技术解析，涵盖类型、工作原理、关键参数及选型指南：
---
1. UPS核心分类与对比
| 类型 | 在线式 (Online) | 线交互式 (Line-Interactive) | 后备式 (Offline) |
|-------------------|--------------------------|--------------------------------|---------------------------|
| 工作原理 | 双重转换 (AC-DC-AC) | 电压调节+电池备份 | 直接供电，断电切换 |
| 切换时间 | 0ms | 2-10ms | 5-20ms |
| 效率 | 90-95% (ECO模式>98%) | 95-98% | 98-99% |
| 输出波形 | 纯正弦波 | 模拟/纯正弦波 | 方波/阶梯波 |
| 典型功率 | 1kVA-1MVA | 0.5-10kVA | 0.5-3kVA |
| 适用场景 | 数据中心/医疗设备 | 企业服务器/网络设备 | 家用电脑/普通办公 |
---
2. 关键部件技术参数
(1) 逆变器

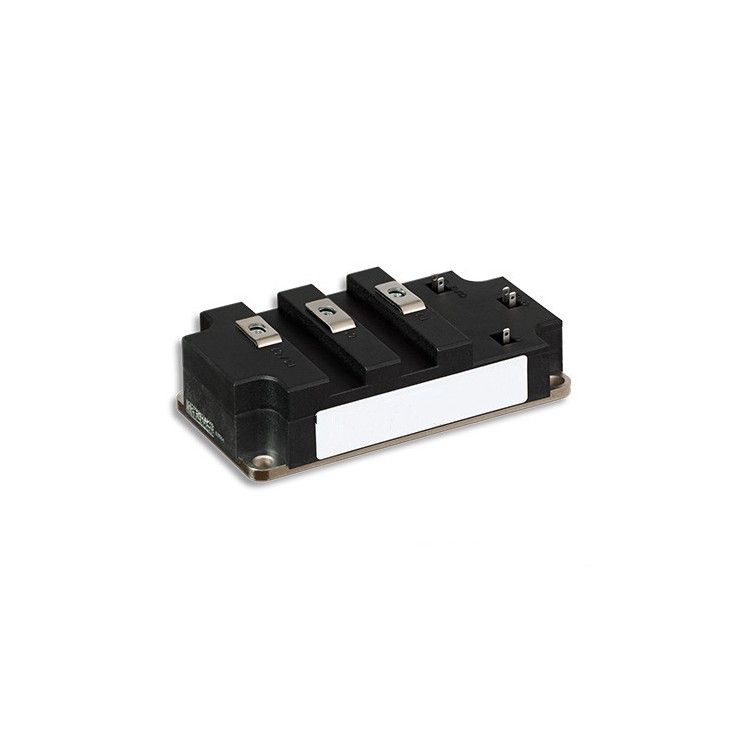

- 拓扑结构：全桥IGBT（大功率）/ MOSFET（小功率）
- 开关频率：16-50kHz（影响体积与效率）
- THD：<3%（线性负载），<5%（非线性负载）
(2) 蓄电池
| 类型 | 铅酸 (VRLA) | 锂离子 (LiFePO₄) | 超级电容 |
|--------------|-----------------------|-----------------------|-----------------------|
| 寿命 | 3-5年 | 8-10年 | 10-15年 |
| 能量密度 | 30-50Wh/kg | 100-150Wh/kg | 5-10Wh/kg |
| 充电时间 | 8-12小时 | 2-4小时 | 秒级 |
| 温度敏感 | 高（20±5℃最佳） | 中（-20~60℃工作） | 低（-40~85℃） |
(3) 静态开关 (STS)
- 切换速度：<1ms（4/4转换）
- 耐冲击电流：10×I<sub>N</sub>（1周期）
---
3. 核心性能指标
| 参数 | 工业级标准 | 消费级标准 | 测试方法 |
|-------------------|----------------------|----------------------|--------------------------|
| 输入电压范围 | 304-478V (三相) | 160-280V (单相) | IEC 62040-3 |
| 输出稳压精度 | ±1% | ±5% | 100%负载跃变 |
| 电池备用时间 | 15min-8h (可扩展) | 5-30min | 满载放电至终止电压 |
| 噪音水平 | <65dB (1m) | <55dB (1m) | ANSI S12.10 |
---
4. 拓扑结构演进
```mermaid
graph LR
A[工频机] --> B[高频机] --> C[模块化UPS] --> D[锂电+智能预测]
B --> E[ECO模式] --> F[动态在线模式]
C --> G[无线并联技术]
```
- 模块化UPS优势：
- N+X冗余（单模块故障不影响系统）
- 热插拔维护（MTTR<5分钟）
- 效率提升（50%负载下效率>96%）
---
5. 选型计算指南
(1) 容量计算
```math
S_{UPS} = \frac{P_{负载}}{PF_{负载} \times PF_{UPS}} \times K_{裕量} \quad (通常K=1.2-1.5)
```
示例：
服务器集群P=15kW，PF=0.9 →
选型：`15/(0.9×0.95)×1.3 ≈ 22.8kVA` → 选择30kVA UPS
(2) 电池配置
```math
Q_{电池} = \frac{P \times T}{V_{电池} \times \eta \times K_{放电}}
```
示例：
30kVA UPS备电1小时，384V系统 →
`(30000×1)/(384×0.9×0.7) ≈ 126Ah` → 选用12V/100Ah电池32节（串联）
---
6. 智能管理功能
- 预测性维护：
- 电池健康度监测（内阻+容量分析）
- 风扇寿命预测（基于转速曲线）
- 能源优化：
- 动态旁路切换（市电优质时直供）
- 峰值削峰（电池参与负载调节）
- 网络管理：
- SNMP协议远程监控
- 联动发电机控制（干接点信号）
---
7. 行业解决方案对比
| 场景 | 推荐类型 | 特殊配置 |
|-------------------|----------------------|----------------------------------|
| 数据中心 | 模块化UPS+锂电 | 2N冗余，12脉冲整流 |
| 医疗影像 | 在线式+隔离变压器 | 零地电压<1V，抗干扰等级Class A |
| 工业制造 | 防尘型工频机 | 宽温设计（-25~60℃） |
| 电信基站 | 户外型DC UPS | 48V系统，支持太阳能输入 |
---
8. 前沿技术发展
- 宽禁带器件应用：
- SiC整流器（效率+2%，体积-30%）
- GaN逆变模块（开关频率>100kHz）
- 能源互联网集成：
- V2G（电动汽车反哺UPS）
- 微电网并离网无缝切换
- AI优化：
- 负载模式识别（自动调整运行策略）
- 故障根因分析（RCA）
---
9. 维护要点
| 部件 | 检测项目 | 周期 | 标准 |
|----------------|--------------------------|-----------|-----------------------|
| 蓄电池 | 电压一致性，内阻 | 月度 | ΔV<0.5V，ΔR<10% |
| 电容 | 容值衰减，ESR | 年度 | C>80%，ESR<2倍初始值 |
| 风扇 | 轴承噪音，转速 | 季度 | 风速下降<15% |
| 连接端子 | 温升，氧化 | 半年 | 温升<30K（红外检测） |
---
10. 代表厂商方案
| 品牌 | 技术优势 | 旗舰产品 | 创新点 |
|------------|----------------------------|--------------------------|-------------------------|
| 伊顿 | 9系列模块化UPS | 93PR 300kVA | 专利热插拔技术 |
| 施耐德 | Galaxy V系列 | VL 400kVA | ECOnversion模式 |
| 华为 | 智能锂电UPS | FusionPower 500kVA | AI能效优化 |
| 科华 | 核级UPS | YTR系列 | 抗震8级 |
---
选型建议流程：
```mermaid
graph TD
A[负载分析] --> B[确定容量]
B --> C[选择拓扑]
C --> D[电池配置]
D --> E[能效评估]
E --> F[冗余设计]
F --> G[验证标准符合性]
```
如需具体型号的配置方案，请提供：
1. 负载设备清单及功率因数
2. 备电时间要求
3. 特殊环境条件（温度/湿度/海拔）
