以下是关于 高压直流电源模块 的深度技术解析，涵盖设计原理、关键参数、应用场景及前沿技术：
---
1. 核心分类与特性
| 类型 | 拓扑结构 | 电压范围 | 效率 | 典型应用 |
|-------------------|--------------------|----------------|-----------|---------------------------|
| 线性稳压型 | 串联调整管 | 1-30kV | 50-70% | 实验室仪器、X光机 |
| 开关型 | LLC谐振变换器 | 1-100kV | 85-95% | 静电除尘、等离子体 |
| 模块化串联型 | 多模块级联 | 10-800kV | >90% | 高压直流输电（HVDC） |
| 电容充电型 | Marx发生器 | 10-500kV | 75-85% | 脉冲功率装置 |
---
2. 关键设计参数
| 参数 | 技术要求 | 测试标准 |
|-------------------|---------------------------------------|----------------------|
| 输出电压稳定性 | ±0.1% (8小时) | IEC 61000-4-11 |
| 纹波系数 | <0.5% (额定负载) | MIL-STD-704F |
| 绝缘耐压 | 1.5倍额定电压/1分钟 | GB/T 16927.1 |
| 温度系数 | ±100ppm/℃ | IEEE 1818 |
| 保护响应时间 | <10μs (过压/过流) | UL 508C |
---
3. 核心电路拓扑
高压生成方案：
```mermaid
graph TB
A[AC/DC整流] --> B[高频逆变(20-100kHz)]
B --> C[高压变压器]
C --> D[倍压整流]
D --> E[反馈控制]
```
典型拓扑对比：
- Cockcroft-Walton：体积小，适合便携设备
- Flyback：成本低，适用于<10kV
- 全桥LLC：高效率，适合>50kW系统
---
4. 关键元器件选型

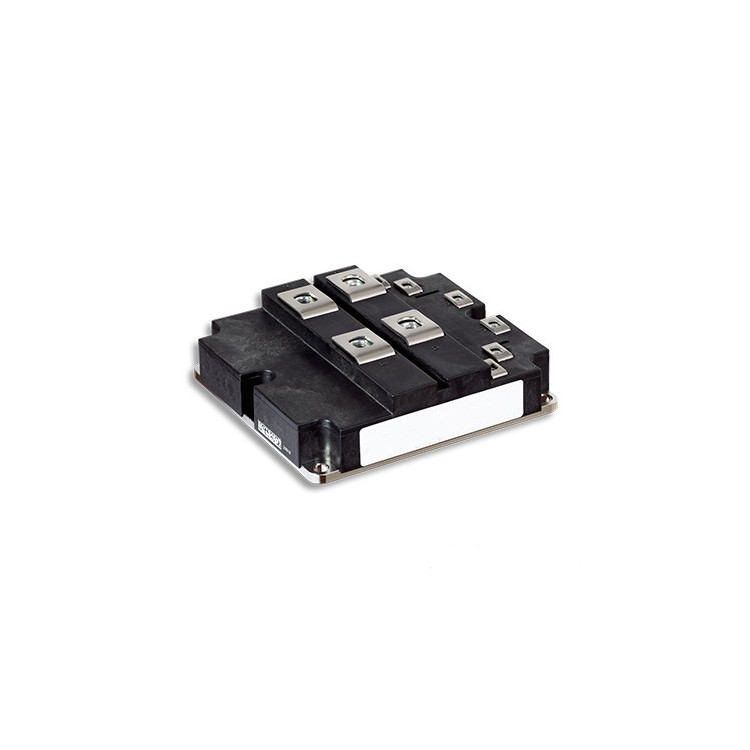

| 部件 | 选型要求 | 代表型号 |
|------------------|-----------------------------------------------------------------------------|-------------------------|
| 功率开关管 | SiC MOSFET（耐压≥1700V，如Cree C3M0065090D） | Wolfspeed, Infineon |
| 高压二极管 | 快恢复型（trr<50ns，如Vishay VS-30EPH06-M3） | Vishay, Littelfuse |
| 高压变压器 | 纳米晶磁芯（Bs>1.2T），三重绝缘线 | TDK, Magnetics |
| 控制IC | 数字控制DSP（TI C2000系列）或模拟控制器（LT3751） | TI, Analog Devices |
---
5. 绝缘与散热设计
绝缘方案：
- 灌封材料：环氧树脂（CTI≥600V）
- 爬电距离：≥8mm/kV（IEC 60664-1）
- 局部放电：<5pC（测试电压1.2倍额定值）
散热管理：
- 强制风冷：风速≥3m/s（ΔT<30℃）
- 液冷方案：介电油循环（功率密度>5W/cm³）
- 相变材料：熔点50-60℃（如石蜡/石墨复合）
---
6. 典型应用场景
工业领域：
- 静电除尘：
- 需求：80kV/2mA，纹波<1%
- 方案：多模块串联LLC拓扑
- 半导体设备：
```python
示例：等离子体电源控制
def set_plasma_voltage(target_kV):
while abs(measured_kV - target_kV) > 0.5:
adjust_pwm_duty() PID控制
read_feedback()
```
科研领域：
- 粒子加速器：
- 参数：300kV/10mA，稳定性±0.01%
- 技术：油浸式变压器+数字化反馈
---
7. 测试验证标准
| 测试项目 | 方法 | 合格标准 |
|-------------------|---------------------------------------|-------------------------|
| 效率测试 | 输入-输出法（功率分析仪） | ≥标称值-3% |
| EMI测试 | 10m法暗室（CISPR 11 Class A） | 传导<79dBμV |
| 寿命试验 | 高温老化（85℃/1000小时） | 参数漂移<5% |
| 机械振动 | 5-500Hz扫频（IEC 60068-2-6） | 无结构损伤 |
---
8. 前沿技术发展
- 宽禁带器件应用：
- GaN HEMT（开关频率>1MHz）
- SiC二极管（反向恢复电荷降低90%）
- 智能控制：
- 数字孪生实时优化（效率提升2-3%）
- AI预测故障（轴承/电容寿命）
- 模块化设计：
- 热插拔冗余（N+1备份）
- 无线均压技术（>100kV系统）
---
9. 选型计算示例
场景：设计100kV/10mA电源
- 功率计算：
```math
P_{out} = 100kV \times 10mA = 1kW
```
- 变压器变比（输入400VDC）：
```math
N = \frac{100kV}{400V} \times \frac{1}{2} = 125 \quad (\text{全桥拓扑})
```
- 整流二极管选型：
- 耐压≥200kV（2倍余量）
- 电流≥20mA（2倍余量）
---
10. 代表厂商对比
| 厂商 | 技术优势 | 典型产品 | 特色技术 |
|---------------|-----------------------------------|---------------------------|---------------------------|
| Spellman | 医疗级高压电源 | SLM系列(200kV) | 双极性输出 |
| TDK-Lambda | 工业高可靠性设计 | GENH系列(60kV) | 数字控制总线 |
| 华为 | 模块化HVDC | PowerCube 1000V/30kW | 智能均压算法 |
| 东文高压 | 脉冲电源专家 | DW-N系列(300kV/1ms) | Marx发生器集成 |
---
选型建议：
- 精密仪器优先选择 线性稳压型（低噪声）
- 工业场景推荐 LLC谐振型（高效率）
- 极端环境考虑 油冷密封设计（IP68）
如需具体型号的详细规格书或设计支持，请提供：
1. 输出电压/电流需求
2. 工作环境条件
3. 特殊认证要求（如医疗/军 工）
