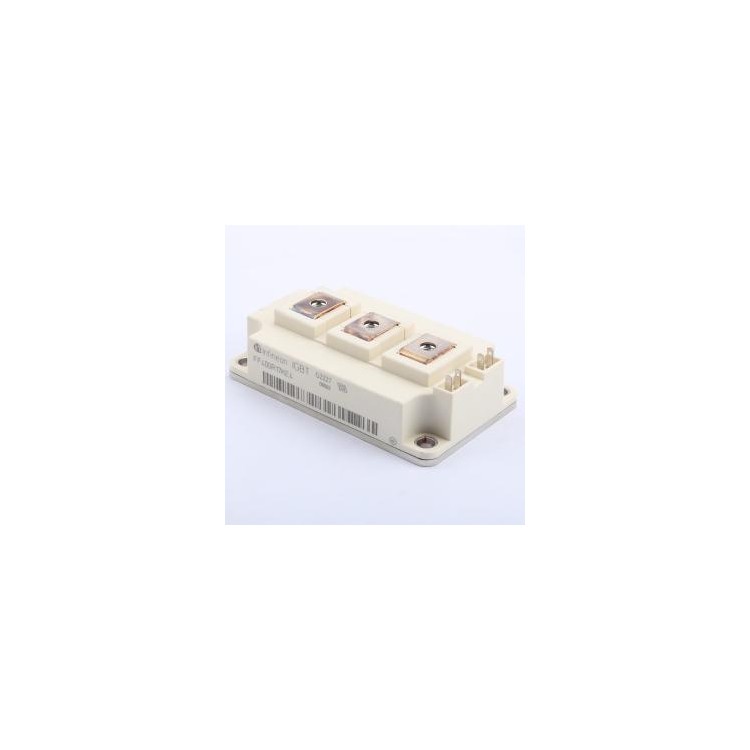

以下是关于 Infineon FF450R 12KT4 IGBT模块的详细技术解析：
---
1. 核心规格参数
| 参数 | 规格 | 测试条件 |
|---------------------|---------------------------------------|-------------------------------|
| 电压等级 | 1200V | V<sub>CES</sub> |
| 额定电流 | 450A | T<sub>c</sub>=80°C |
| 开关频率 | 8kHz（推荐值） | 硬开关模式 |
| 导通损耗 | 1.85V @450A | V<sub>GE</sub>=15V, T<sub>j</sub>=125°C |
| 关断损耗 | 175mJ @450A | V<sub>CC</sub>=600V |
| 热阻（结-壳） | 0.12K/W | 单面冷却 |
---
2. 封装与机械特性
- 模块类型：62mm EconoDUAL™ 3封装
- 内部结构：
```mermaid
graph TB
A[IGBT芯片] --> B[反并联二极管]
C[NTC温度传感器] --> D[门极驱动接口]
```
- 引脚配置：
- 主端子：铜排直连设计（M6螺栓孔）
- 信号端子：弹簧压接式（兼容2.8mm插片）
---
3. 电气特性曲线
输出特性：
- 典型V<sub>CE(sat)</sub>曲线：
- 1.55V @100A, 25°C
- 2.15V @450A, 125°C
开关特性：
| 参数 | 最小值 | 典型值 | 最大值 |
|----------------|--------|--------|--------|
| 开通延迟(t<sub>d(on)</sub>) | 65ns | 85ns | 110ns |
| 关断延迟(t<sub>d(off)</sub>) | 320ns | 380ns | 450ns |
---
4. 驱动设计要求
- 门极电阻选择：
- 推荐R<sub>G(on)</sub>=0.33Ω，R<sub>G(off)</sub>=1.2Ω
- 计算公式：
```
R_G = (V_DRIVE - V_GE(th)) / I_G_peak
```
- 保护电路：
- 需配置米勒钳位（建议使用1ED020I12-F2驱动IC）
- 退饱和检测阈值建议设于7V
---
5. 热管理方案
散热设计：
- 所需散热器参数：
- 热阻≤0.04K/W（强制风冷）
- 接触压力≥8kN（使用导热硅脂）
- 功率循环能力：
- ΔT<sub>j</sub>=80K时，N<sub>f</sub>>50,000次
温度监控：
- 内置NTC（B值3435K±1%）
- 温度-电阻对应表：
| 温度(°C) | 阻值(kΩ) |
|----------|----------|
| 25 | 10.0 |
| 80 | 1.80 |
| 125 | 0.55 |
---
6. 典型应用电路
三相逆变器设计：
```circuit
+VDC
|
[FF450R 12KT4]---> U相输出
|
[FF450R 12KT4]---> V相输出
|
[FF450R 12KT4]---> W相输出
|
GND
```
- 母线电容：每相至少配置600μF/1200V薄膜电容
- 吸收电路：RCD缓冲（推荐47Ω+0.1μF+快恢复二极管）
---
7. 失效模式分析
| 失效类型 | 检测方法 | 预防措施 |
|-------------------|-------------------------------|-----------------------------|
| 门极氧化层击穿 | 门极漏电流测试(>1μA异常) | 驱动电压限制在±20V以内 |
| 绑定线脱落 | 超声波扫描(SAM)检测 | 控制ΔT<sub>j</sub><50K |
| 热循环疲劳 | 结温波动监测 | 优化散热器接触压力 |
---
8. 替代型号对比
| 型号 | FF450R 12KT4 | F3L450R 12KE4 | CM450DX-24S |
|-------------------|------------|--------------|-------------|
| 封装 | EconoDUAL3 | EconoDUAL3 | HiPak |
| 最大结温 | 150°C | 175°C | 125°C |
| 短路耐受能力 | 10μs | 5μs | 15μs |
---
9. 生命周期与维护
- MTTF：>300,000小时 @T<sub>j</sub>=80°C
- 建议维护：
- 每2年重新涂抹导热介面材料
- 每5年进行功率循环测试
官方资源：
- [数据手册](https://www.infineon.com/dgdl/Infineon-FF450R 12KT4-DS-v02_00-EN.pdf)
- [应用笔记AN2015-03](https://www.infineon.com/IGBT-Application-Notes)（驱动设计指南）
