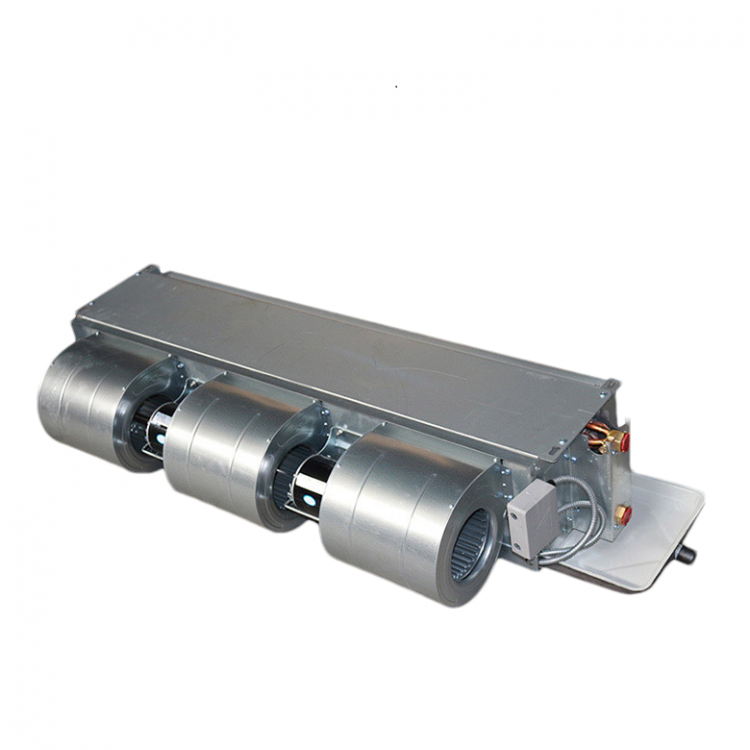

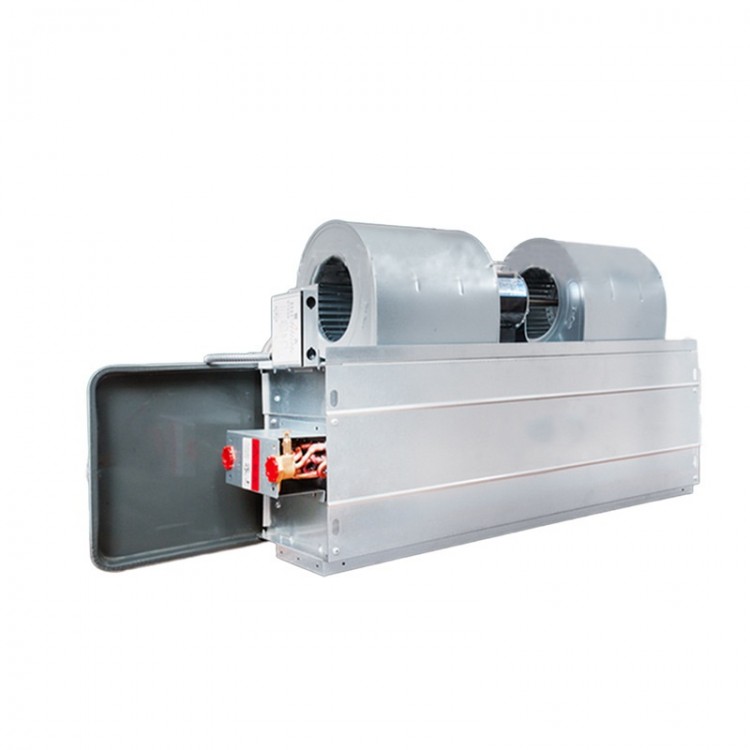

普雷蒂-卧式暗装风机盘管-安装简单-维护方便

     卧式暗装风机盘管的安装需遵循开箱检查→测量定位→支吊架安装→风机盘管吊装→管道连接→试运转调试的标准化流程，具体步骤及关键要点如下：

    一、开箱检查与设备验收

    型号核对：检查风机盘管型号、规格是否与设计图纸一致，确认配件（如电机、风轮、表冷器、凝水盘）是否齐全且无损伤。

    性能测试：

    手动转动叶轮，确认无卡滞、摩擦或异响。

    通电进行三速试运转，检查电机运转是否平稳、电气部分是否漏电、噪音是否在允许范围内（通常≤40dB(A)）。

    水压试验：对表冷器进行1.5倍工作压力的水压试验，保持2-3分钟无渗漏。

    二、测量定位与支吊架安装

    测量定位：

    根据设计图纸确定安装位置，使用激光水平仪或线坠标出吊杆安装点。

    确保安装位置避开结构梁、消防管道等障碍物，且与供回水管、凝结水管接口对齐。

    支吊架安装：

    采用全螺纹吊杆配合膨胀螺栓固定，吊杆长度根据吊顶高度调整，确保风机盘管安装后与吊顶平齐。

    吊杆与盘管连接处使用双螺母紧固，并加装3mm厚橡胶垫减震。

    支吊架应固定在可靠的建筑结构上（如混凝土楼板），严禁焊接在承重钢筋或屋架上。

    三、风机盘管吊装

    吊装准备：

    清理安装区域，确保无杂物阻碍施工。

    使用布遮挡风机盘管出风口，防止灰尘进入。

    吊装操作：

    将风机盘管箱体托举至安装位置，使四个安装孔对准吊杆。

    依次穿入垫片、螺母，拧紧固定，确保机组水平（坡度≥0.003，坡向凝水盘排水口）。

    检查门预留：暗装机型需在吊顶处预留活动检查门，尺寸不小于400mm×400mm，便于后期维修。

    四、管道连接

    冷热媒水管连接：

    采用钢管或紫铜管，接管应平直，紧固时用扳手卡住六方接头，避免损坏铜管。

    连接前需冲洗管道系统，防止杂物堵塞表冷器。

    供回水阀门、过滤器应靠近盘管安装，且全部位于凝水盘上方。

    凝结水管连接：

    使用透明胶管（长度≤150mm）与凝水盘连接，接口用喉箍紧固，坡度≥8‰，确保排水畅通。

    凝结水管不得有压扁、折弯现象，避免积水或倒流。

    风管连接：

    送风口、回风口与风机盘管连接处采用柔性软管（如帆布或铝箔软管），长度≥100mm，减少振动传递。

    回风箱与回风口连接时，需确保密封严密，防止漏风。

    五、试运转调试

    绝缘电阻测试：使用兆欧表测量电机绕组对地绝缘电阻，应≥0.5MΩ。

    线路检查：确认温控开关、电动阀、风机盘管线路连接正确，无短路或断路。

    运转测试：

    启动时先“点动”，检查叶轮与机壳有无摩擦。

    调节温控器高、中、低档转速，目测绸布条飘动角度，验证转速控制是否正常。

    检查电动阀动作是否灵敏，感温装置是否按温度要求正常工作。

    排水测试：向凝水盘注水，检查排水是否畅通，水盘无积水现象。

    六、成品保护与验收

    成品保护：

    安装完成后，用塑料薄膜包裹风机盘管，防止装修污染。

    冬期施工时，水压试验后需立即排空设备内水分，避免冻坏铜管。

    验收标准：

    机组安装平稳牢固，水平度偏差≤2mm。

    管道连接严密，无渗漏；凝结水管坡度符合要求。

    风口连接紧密，漏风量≤5%。
