风电齿轮箱专用试验台铁地板 抗振频率≥25Hz 预埋减震

技术演变:试验台铁地板到铸铁焊接平台的变迁

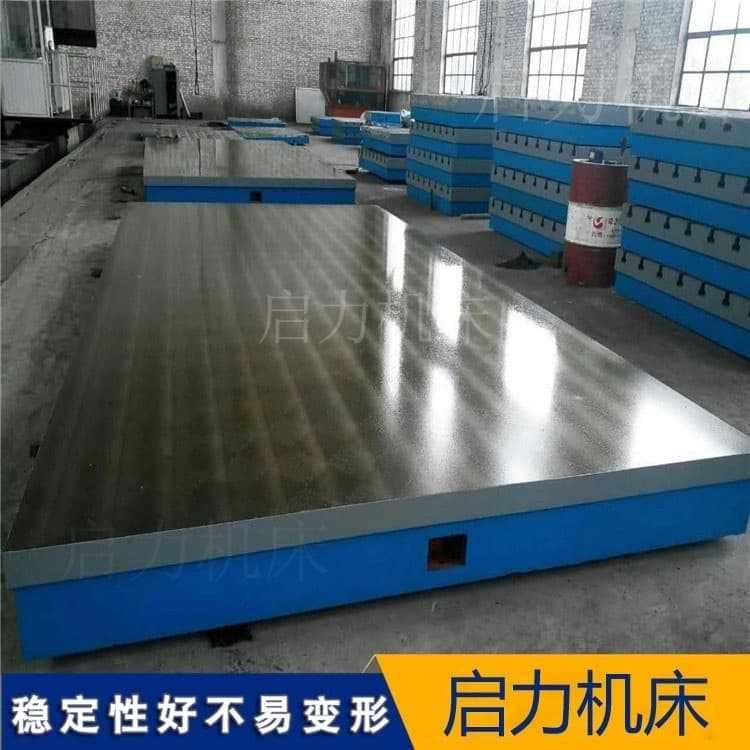

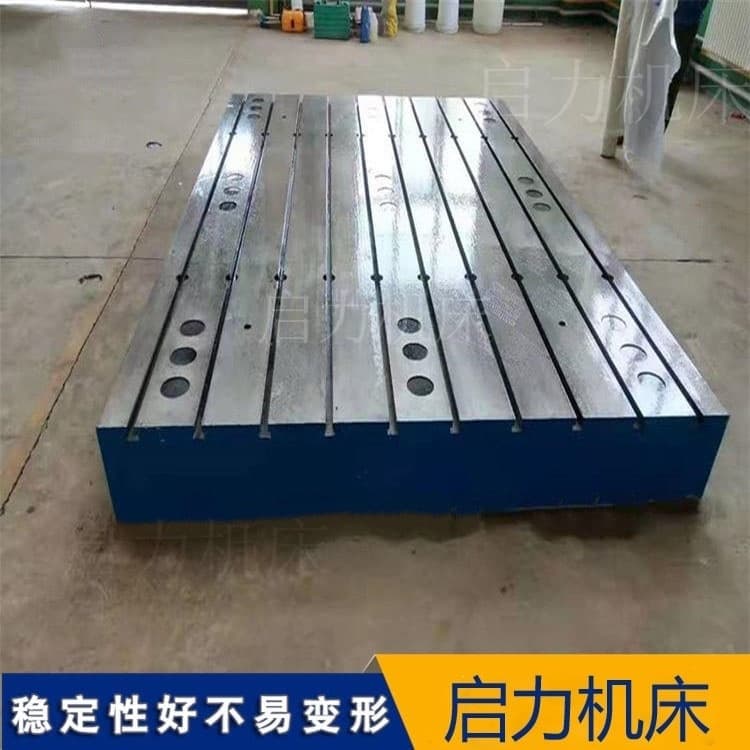

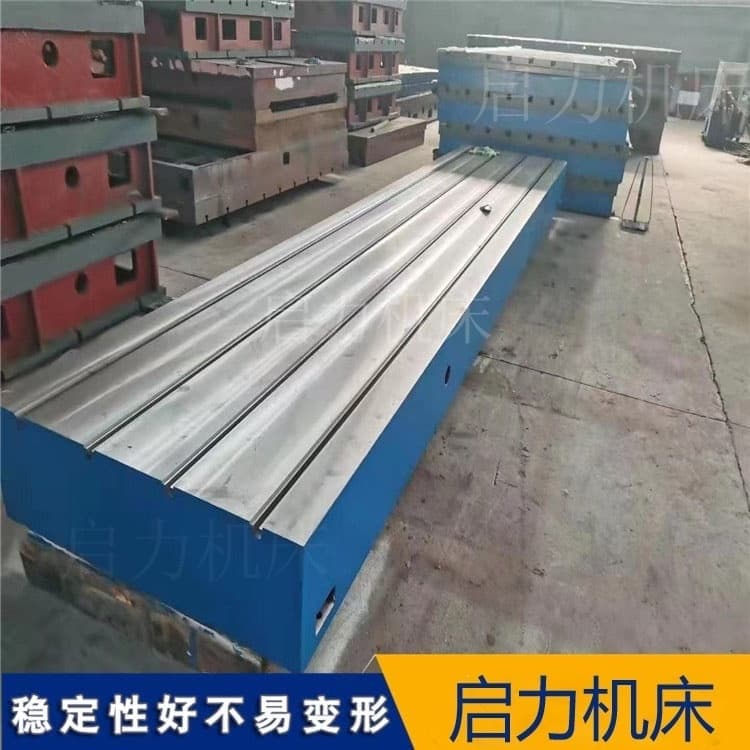

在动力机械制造领域，焊接作为核心工艺环节，其基础设备的选型直接影响产品质量和生产效率。试验台铁地板凭借其独特的结构设计和优异的物理特性，已成为现代焊接车间不可或缺的基础装备。这种平台将传统铸铁材料的稳定性与T型槽的模块化优势结合，为各类动力机械部件的焊接作业提供了可靠的基准平面和灵活的装夹方案。

铸铁材质的选择是T型槽平台性能优越的关键所在。采用HT200或HT250牌号灰口铸铁铸造的平台，其内部石墨片状结构能吸收振动量，这在焊接大功率柴油机机体、变速箱壳体等部件时尤为重要。当电弧焊电流达到300A以上时，普通钢结构平台会产生明显谐震，而铸铁平台能将振幅控制在0.02mm/m以内，确保焊接过程中工件基准面不发生偏移。河北泊头某重型机械厂的实测数据显示，使用试验台铁地板后，大型挖掘机动臂焊接变形量减少了37%，这得益于铸铁材料2.7-2.8g/cm³的高密度带来的热稳定性。铸铁平台经过人工时效处理后，残余应力可降至0.5MPa以下，其热膨胀系数（10.5×10⁻⁶/℃）与多数钢铁焊件相近，在连续焊接作业时能保持尺寸一致性。

工作面处理工艺直接关系到焊接基准精度。试验台铁地板采用"三磨三刮"的传统工艺，刮研点密度达到25点/25×25mm²以上，平面度可达GB/T22095-2008标准中的00级（≤0.015mm/m）。山东某焊接研究所的对比试验表明，在相同焊接参数下，使用刮研平台的焊缝气孔发生率比普通铣削平台低42%。现代平台还采用微凸面设计（中间较周边高0.01-0.03mm），补偿焊接热变形造成的工件下凹。防锈处理方面，静电喷涂的锌镍合金涂层可耐受焊接飞溅物侵蚀，其耐盐雾性能达到800小时以上，远优于传统的防锈漆工艺。

在动力机械焊接的特殊应用场景中，试验台铁地板展现出独特优势。焊接船用柴油机曲轴箱体时，平台的阻尼特性可吸收曲柄连杆机构产生的7-12Hz低频振动；而机床导轨焊接时，平台的导热系数（54W/m·K）能快导出集中热量，减少热影响区变形。某涡轮增压器制造商采用带循环水冷的铸铁平台，在焊接镍基合金涡壳时，将基体温度控制在80℃±5℃，显著降低了高温裂纹风险。对于工程机械的耐磨件堆焊，磁性T型槽平台可固定磁性夹具，实现硬质合金焊条的自动送丝轨迹控制。
