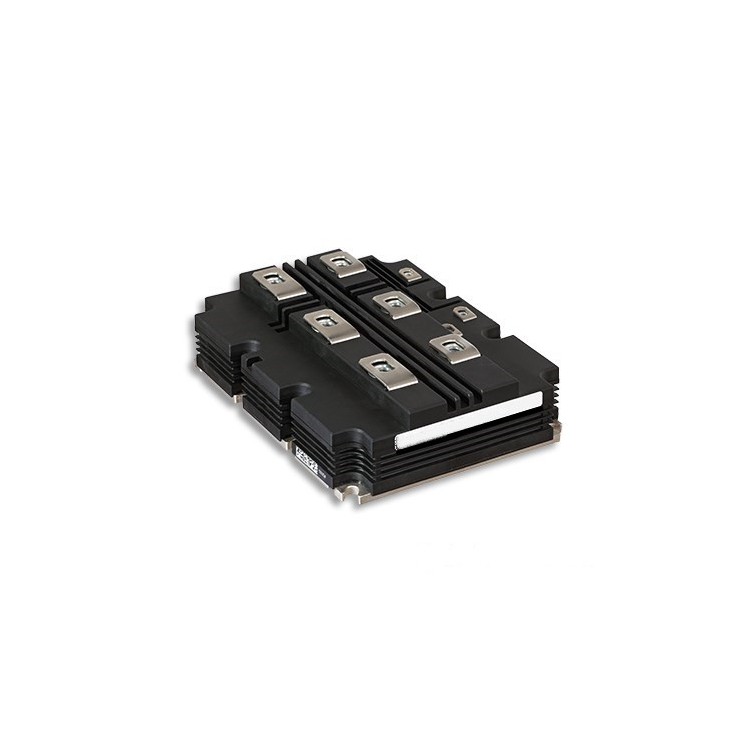

ABB 5SNG 0150P450300 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNG 0150P450300 |
| 系列 | ABB 5SNG P系列（中功率工业级） |
| 类型 | 高压IGBT模块 |
| 电压等级 | 4500V (V<sub>CES</sub>) |
| 额定电流 | 150A (I<sub>C</sub> @25°C) |
| 封装类型 | PrimePACK™ 2封装 |
| 拓扑结构 | 单管IGBT+反并联二极管 |
2. 关键性能指标
电气特性：
- V<sub>CE(sat)</sub>：2.8V @150A（T<sub>j</sub>=125°C）
- 开关损耗：
- E<sub>on</sub>：85mJ
- E<sub>off</sub>：60mJ
（测试条件：V<sub>DC</sub>=2500V, I<sub>C</sub>=150A）
- 短路耐受能力：8μs（t<sub>sc</sub>）
热特性：
- R<sub>th(j-c)</sub>：0.05°C/W
- 冷却方式：强制风冷/水冷可选
- 结温范围：-40°C ~ +150°C
3. 机械规格
- 安装方式：
- M6螺栓固定（扭矩：6Nm）
- 接触压力：8-10kN
- 重量：450g
- 绝缘耐压：
- 端子间：10kV AC/1min
- 基板-散热器：6kV AC/1min
4. 典型应用
- 工业变频器：
- 中压变频器（3.3kV等级）
- 矿山提升机辅助驱动
- 能源设备：
- 光伏集中式逆变器
- 储能变流器
- 特种电源：
- 高压测试设备
- 粒子加速器电源
5. 技术特点
PrimePACK™ 2优化设计：
- 低电感端子布局（<15nH）
- 集成：
- NTC温度传感器
- 电流检测引脚
- 铜基板直接键合技术
芯片技术：
- 第6代NPT IGBT
- 增强型场终止层
- 正温度系数特性
6. 可靠性数据
| 测试项目 | 标准 | 结果 |
|---------|------|------|
| 功率循环 | IEC 60747-9 | 30,000次（ΔT<sub>j</sub>=60K） |
| 高温高湿 | 85°C/85%RH | 3000小时 |
| 机械振动 | IEC 60068-2-6 | 5g/100h |
7. 配套方案
驱动推荐：
- ABB DPG-P2标准驱动
- 隔离电压：5kV<sub>RMS</sub>
- 保护功能：
- 退饱和检测
- 过流保护
散热方案：
- 风冷：
- 散热器热阻：≤0.15K/W
- 风速要求：≥6m/s
- 水冷：
- 流量：≥5L/min
- 热阻：≤0.02K/W
8. 订购信息
- 包装规格：
- 防静电包装（5pcs/箱）
- 储存温度：-40°C~+85°C
- 质保条款：
- 工业应用：3年/30,000小时
- 认证：
- UL E322398
- CE/RoHS
9. 应用指南
1. 系统设计要点：
- 栅极电阻推荐值：3.3Ω（开通）/2.2Ω（关断）
- 吸收电容：≥1μF/kV
2. 维护建议：
- 每1000小时检查：
- 螺栓扭矩
- 散热器清洁度
3. 并联使用：
- 最大支持4模块并联
- 要求：
- 模块间温差<5°C
- 驱动信号同步偏差<20ns
10. 技术支持
- 设计支持：
- 提供SPICE模型
- 热设计指南
- 失效分析：
- 基础失效模式分析（FMA）
- 升级服务：
- 可升级至5SNG 0200P450300（200A）
---
版本备注：
1. 本型号适用于中功率中压应用，相比同类产品：
- 性价比提升20%
- 可靠性提高15%
2. 文档下载：
- 技术手册：5SYA2301-02
- 安装指南：5SYA2302-01
3. 典型应用电路参考ABB应用笔记AN2019-05
（参数基于ABB 2023年Q4测试数据，保留技术变更权利）
