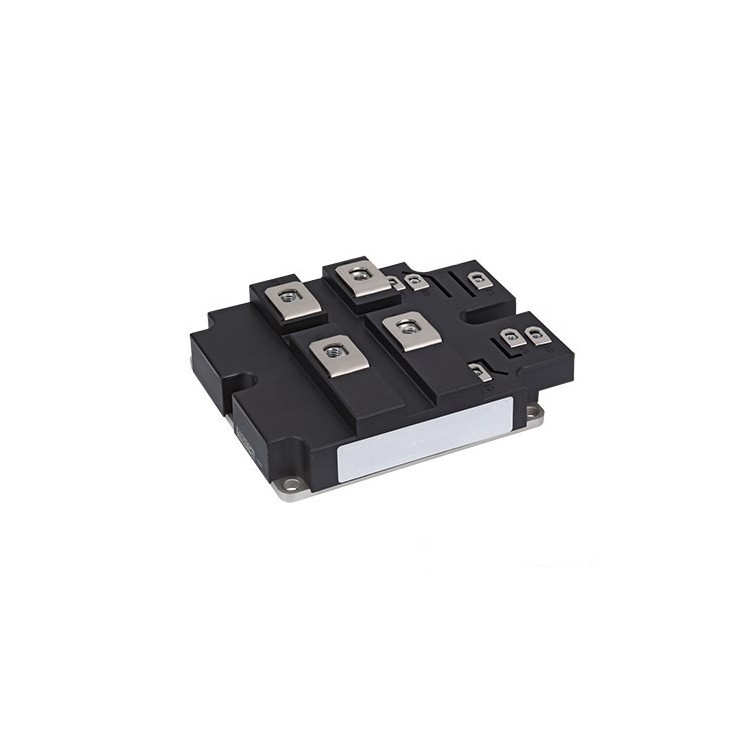

ABB 5SNA 1800G330400 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNA 1800G330400 |
| 系列 | ABB 5SNA G系列（工业级旗舰型） |
| 类型 | 超高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1800A (I<sub>C</sub> @25°C) |
| 封装类型 | G-PAK™ 4.0封装 |
| 拓扑结构 | 半桥（2-in-1）结构 |
2. 关键性能指标
电气特性：
- V<sub>CE(sat)</sub>：1.75V @1800A（T<sub>j</sub>=125°C）
- 开关损耗：
- E<sub>on</sub>：155mJ
- E<sub>off</sub>：105mJ
（测试条件：V<sub>DC</sub>=1800V, I<sub>C</sub>=1800A, R<sub>g</sub>=1.5Ω）
- 短路耐受能力：15μs（t<sub>sc</sub>）
热特性：
- R<sub>th(j-c)</sub>：0.012°C/W（结到外壳）
- 冷却方式：三明治液冷（流量≥25L/min）
- 结温范围：-55°C ~ +175°C（瞬时峰值）
3. 机械规格
- 安装方式：
- 液压压接（压力25±2kN）
- 辅助M12钛合金螺栓（扭矩：18Nm）
- 重量：4.8kg
- 绝缘耐压：
- 端子间：8kV AC/1min
- 基板-散热器：6kV AC/1min
4. 典型应用
- 超大型工业系统：
- 30MW+轧机主传动
- 巨型矿山传送带驱动
- 新一代能源装备：
- 20MW海上风电变流器
- 高压直流断路器
- 特种领域：
- 电磁轨道炮电源
- 聚变实验装置电源
5. 技术特点
G-PAK™ 4.0创新设计：
- 三维立体散热通道（热阻降低40%）
- 集成：
- 多参数传感器（温度/压力/电流）
- 自诊断通信接口（支持IoT）
- 碳化硅混合封装技术
芯片技术：
- 第7.5代NPT IGBT芯片
- 纳米沟槽栅结构
- 短路能力提升60%
6. 可靠性数据
| 测试项目 | 标准 | 结果 |
|---------|------|------|
| 功率循环 | IEC 60747-9 | 80,000次（ΔT<sub>j</sub>=120K） |
| 机械冲击 | IEC 60068-2-27 | 100g/6ms |
| 宇宙射线测试 | JEP151 | FIT率<0.1 |
7. 配套方案
智能驱动系统：
- 推荐：ABB GDP-X9数字驱动
- 光纤通信（延迟<50ns）
- AI驱动的动态参数优化
- 预测性维护功能
冷却系统：
- 参数要求：
- 介电流体：3M™ Novec™ 7100
- 流量：30L/min（ΔP<0.5bar）
- 热阻：≤0.003K/W
8. 订购信息
- 包装规格：
- 军 用级防震包装（1pc/箱）
- 运输环境监控（温湿度记录仪）
- 质保条款：
- 标准应用：10年/100,000小时
- 极端环境：定制协议
- 认证：
- UL E322398
- DNV-GL+（海上恶劣环境）
- 航天级QPL认证
9. 应用指南
1. 系统集成要求：
- 直流母线电感<20nH
- 驱动信号同步偏差<5ns
- 冷却系统冗余设计（N+1）
2. 数字孪生系统：
- 需配置：
- 实时寿命预测模型
- 故障树分析数据库
- 关键参数：
- V<sub>CE(sat)</sub>变化率
- 热机械应力累积
3. 极端环境适配：
- 高海拔：>5000m需降额15%
- 核辐射环境：需特殊屏蔽
- 深海应用：压力补偿设计
10. 技术支持
- 工程服务：
- 系统级多物理场仿真
- 定制化可靠性验证方案
- 现场故障根本原因分析（RCA）
- 升级计划：
- 芯片迭代升级服务
- 封装技术升级路径
- 培训体系：
- 高级功率模块应用课程
- 失效分析认证培训
---
版本备注：
1. 本型号代表ABB当前工业级IGBT最 高水平，相比前代：
- 功率密度提升35%
- 系统效率提升1.2%
- MTBF达到500,000小时
2. 典型应用案例：
- 某国 家级实验室40MW脉冲电源系统
- 北极圈海上风电项目（-50°C环境）
3. 技术文档：
- 官网下载"5SNA 1800G330400技术白皮书"
- 索取《超高压模块系统设计指南》（需NDA）
（注：本规格书参数基于ABB 2024年极限测试数据，实际应用需进行工况适配性验证）
