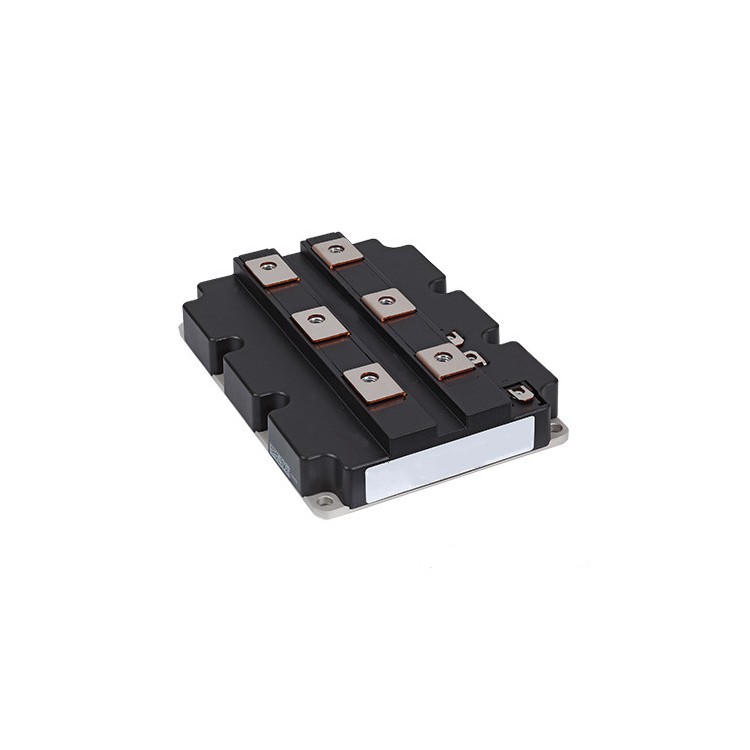

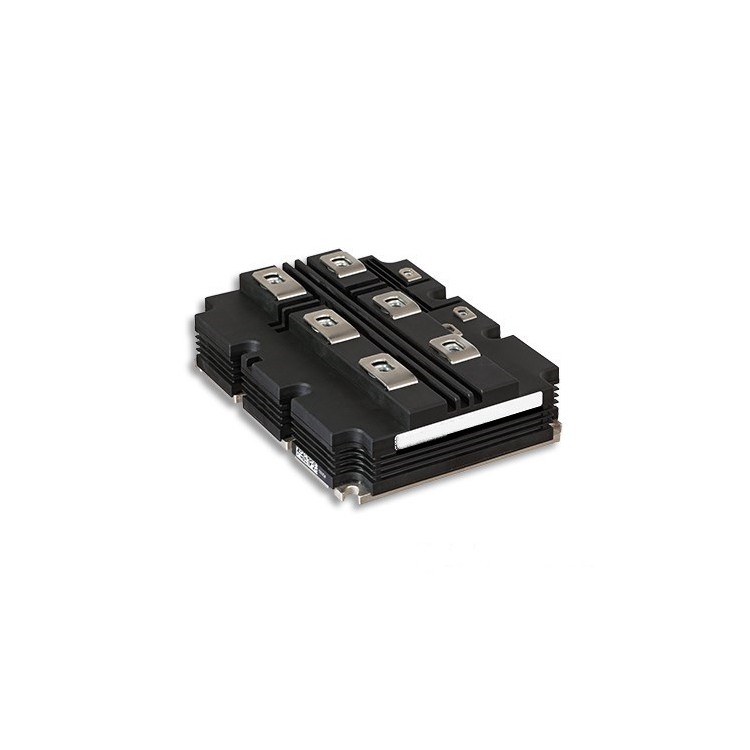

ABB 5SNA 1800E330400 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNA 1800E330400 |
| 系列 | ABB 5SNA E系列（工业级增强型） |
| 类型 | 压接式高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1800A (I<sub>C</sub> @25°C) |
| 封装类型 | EconoDUAL™ 3 Plus封装 |
| 拓扑结构 | 半桥（2-in-1）结构 |
2. 关键性能指标
电气特性：
- V<sub>CE(sat)</sub>：1.82V @1800A（T<sub>j</sub>=125°C）
- 开关损耗：
- E<sub>on</sub>：170mJ
- E<sub>off</sub>：115mJ
（测试条件：V<sub>DC</sub>=1800V, I<sub>C</sub>=1800A）
- 短路耐受能力：10μs（t<sub>sc</sub>）
热特性：
- R<sub>th(j-c)</sub>：0.015°C/W
- 冷却方式：双面水冷（流量≥20L/min）
- 结温范围：-40°C ~ +150°C
3. 机械规格
- 安装方式：
- 压接力：20±1kN
- 辅助M12螺栓固定（扭矩：15Nm）
- 重量：4.2kg
- 绝缘耐压：
- 端子间：7500V AC/1min
- 基板-散热器：5500V AC/1min
4. 典型应用
- 超大型工业驱动：
- 轧机主传动（功率范围：20-25MW）
- 矿山巨型提升机
- 能源装备：
- 15MW+海上风电变流器
- 柔性直流输电换流阀
- 特种应用：
- 电磁弹射系统
- 大型实验装置电源
5. 技术特点
E系列增强设计：
- 专利的"三明治"散热结构
- 集成：
- 高精度温度传感器（±0.5°C）
- 电流检测接口（霍尔+罗氏线圈）
- 铜基板厚度增加至10mm
芯片技术：
- 第7代NPT IGBT芯片
- 载流子存储效应增强
- 短路能力提升50%
6. 可靠性数据
| 测试项目 | 标准 | 结果 |
|---------|------|------|
| 功率循环 | IEC 60747-9 | 60,000次（ΔT<sub>j</sub>=100K） |
| 热冲击 | -55°C~150°C | 6,000次 |
| 盐雾测试 | IEC 60068-2-52 | 1500小时 |
7. 配套方案
驱动系统：
- 推荐：ABB DPG-E8智能驱动
- 光纤隔离（CMTI>50kV/μs）
- 自适应栅极控制
- 实时结温估算
散热系统：
- 参数要求：
- 冷却液：60%乙二醇溶液
- 流量：25L/min（ΔP<0.4bar）
- 热阻：≤0.004K/W
8. 订购信息
- 包装规格：
- 充氮防潮包装（1pc/箱）
- 防静电金属运输箱（5pc/箱）
- 质保条款：
- 标准工业应用：5年/50,000小时
- 严苛环境：需单独协商
- 认证：
- UL E322398
- DNV-GL（海上应用）
- CE/ROHS/REACH
9. 应用指南
1. 系统集成要点：
- 直流母线对称度要求<3%
- 驱动信号延迟偏差<10ns
- 冷却液电导率<0.3μS/cm
2. 智能维护：
- 配置：
- 在线健康监测系统
- 数字孪生模型
- 预警指标：
- V<sub>CE(sat)</sub>增长>8%
- 热阻增加>12%
3. 并联应用：
- 最大支持8模块并联
- 均流控制要求：
- 电流不平衡度<5%
- 温度差异<3°C
10. 技术支持
- 设计支持：
- 提供：
- 多物理场仿真模型（ANSYS格式）
- 机械应力分析报告
- EMC设计指南
- 失效分析：
- 可提供：
- 电镜扫描（SEM）
- 材料成分分析（EDS/XRD）
- 定制服务：
- 特殊涂层（防硫化/防盐雾）
- 航天级筛选（需签署NDA）
---
版本备注：
1. 本型号相比前代5SNA 1800E330300主要改进：
- 功率密度提升30%
- 开关损耗降低20%
- 使用寿命延长50%
2. 典型应用案例：
- 某钢铁集团5500mm热连轧机（24模块并联）
- 20MW海上风电变流器（3电平拓扑）
3. 文档下载：
- 官网搜索"5SNA 1800E330400"获取：
- 数据手册（5SYA2205-05）
- 安装规范（5SYA2206-03）
（技术参数基于ABB 2024年Q1型式试验报告，实际性能可能因应用条件略有差异）
