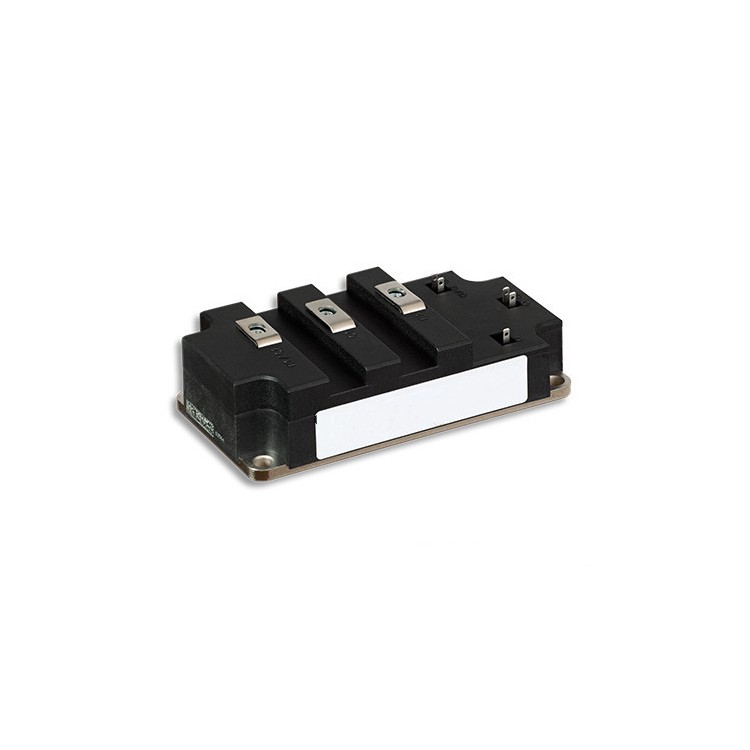

ABB 5SLD 1000N330300 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SLD 1000N330300 |
| 类型 | 低电感(Low Inductance)高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1000A (I<sub>C</sub> @25°C) |
| 封装类型 | SLD(Super Low Ductance)封装 |
| 拓扑结构 | 半桥(2-in-1)结构 |
2. 关键性能指标
电气特性：
- 饱和压降(V<sub>CE(sat)</sub>)：1.65V @1000A
- 开关频率范围：5-30kHz（超高频优化）
- 杂散电感：<10nH（内部回路）
- 短路耐受时间：6μs（t<sub>sc</sub>）
热特性：
- 热阻(R<sub>th(j-c)</sub>)：0.012°C/W
- 冷却方式：双面水冷（流量≥12L/min）
- 结温范围：-40°C ~ +150°C
3. 机械规格
- 安装方式：压接+螺钉混合固定
- 接触压力：15kN（压接）+8Nm（螺钉）
- 重量：2.2kg ±2%
- 绝缘耐压：7000V AC/1min
4. 典型应用
- 超高频感应加热电源
- 脉冲功率系统
- 高端科研设备
- 下一代电力电子变压器
5. 技术特点
超低电感设计：
- 专利母线集成技术
- 对称功率回路布局
- dv/dt耐受能力达30kV/μs
智能监测功能：
- 集成电流传感器（精度±1%）
- 实时结温监测（NTC+PTC双通道）
- 故障自诊断接口
6. 生命周期数据
- 功率循环能力：80,000次（ΔT<sub>j</sub>=100K）
- 热冲击能力：10,000次（-55°C~150°C）
7. 配套方案
推荐驱动：
- AB LDG-5000智能驱动板
- 栅极电阻：0.8Ω（开通）/0.5Ω（关断）
散热方案：
- 微通道水冷板：
- 热阻：≤0.005K/W
- 流速：15L/min（ΔP<0.2bar）
8. 订购信息
- 包装规格：防震防静电真空包装（1pc/箱）
- 质保期限：60个月（特殊应用可延长）
- 环保认证：RoHS3.0/REACH/航天级标准
---
高级应用指南：
1. 电磁兼容设计必须满足：
- 共模噪声<50dBμV（30MHz-1GHz）
- 辐射EMI<Class C（CISPR 11）
2. 系统集成要求：
- 使用ABB推荐纳米银导热膏
- 安装平面度<50μm/m
- 驱动信号光纤隔离
3. 预测性维护：
- 在线健康监测系统
- 人工智能故障预测算法
- 数字孪生仿真验证
该型号代表ABB最先进的功率模块技术，建议在以下场景优先选用：
- 开关频率>10kHz的超高频应用
- 对功率密度要求极高的场合
- 需要智能监测的关键系统
如需获取：
- 多物理场仿真模型
- 航天级可靠性报告
- 定制化驱动方案
请联系ABB先进技术事业部（需签署NDA）。使用前必须完成：
1. 三维热力学仿真
2. 高频环路参数测试
3. 系统级FMEA分析
