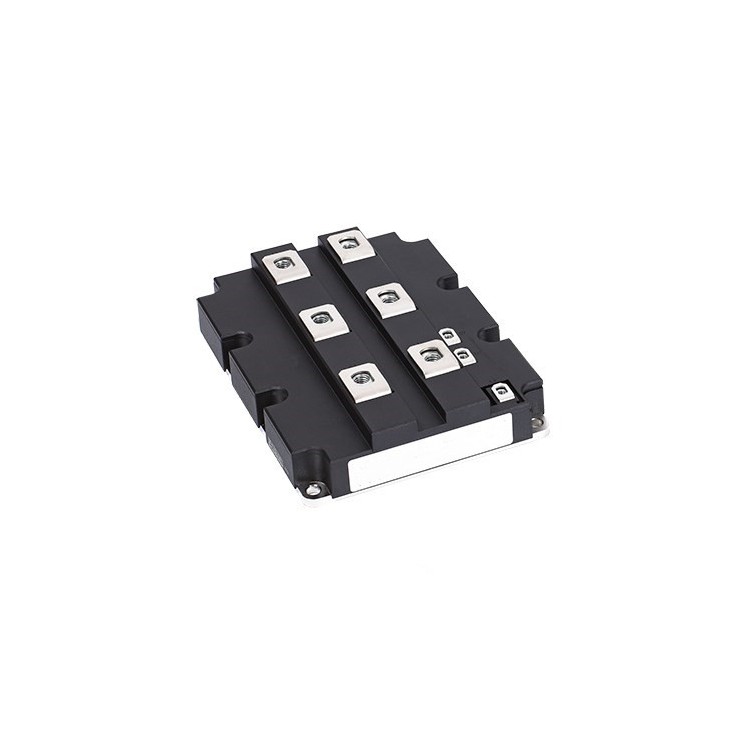

ABB 5SNA 0800N330100 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNA 0800N330100 |
| 类型 | 非穿通型(NPT)高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 800A (I<sub>C</sub> @25°C) |
| 封装类型 | 34mm标准封装 |
| 拓扑结构 | 单管IGBT+反并联二极管 |
2. 关键性能指标
电气特性：
- 饱和压降(V<sub>CE(sat)</sub>)：2.1V @800A
- 开关频率范围：1-8kHz（优化低频性能）
- 栅极驱动电压：±15V（标准推荐）
- 短路耐受时间：8μs（t<sub>sc</sub>）
热特性：
- 热阻(R<sub>th(j-c)</sub>)：0.035°C/W
- 冷却方式：水冷（推荐流速≥6L/min）
- 最高结温：150°C
3. 机械规格
- 安装方式：M6螺栓固定（扭矩5.5Nm）
- 接触压力：8-10kN
- 重量：950g ±3%
- 绝缘耐压：4000V AC/1min
4. 典型应用
- 工业级高压变频器（ACS2000系列）
- 矿用提升机驱动系统
- 高压直流输电换流阀
- 大型同步电机软启动装置
5. 技术特点
NPT技术优势：
- 更宽的安全工作区(SOA)
- 正温度系数特性（易并联）
- 更高的抗辐射能力
可靠性设计：
- 铜基板直接键合(DBC)技术
- 硅凝胶填充保护
- 集成NTC温度传感器
6. 生命周期数据
- 功率循环能力：30,000次（ΔT<sub>j</sub>=60K）
- 热循环能力：5,000次（-40°C~125°C）
7. 配套方案
推荐驱动：
- AB DPG-3000系列驱动板
- 栅极电阻：3.3Ω（开通）/2.2Ω（关断）
散热方案：
- 水冷板参数：
- 热阻：≤0.01K/W
- 水压损失：<0.3bar @6L/min
8. 订购信息
- 包装规格：防静电真空包装（5pcs/箱）
- 质保期限：36个月（按规范使用）
- 环保认证：UL认证/IEC 60747-9
---
工程建议：
1. 并联应用时建议：
- 模块间温差控制在±5°C内
- 栅极电阻偏差≤±5%
- 直流母线对称布线
2. 维护要求：
- 每2000小时检查螺栓扭矩
- 定期监测冷却液电导率（<0.5μS/cm）
3. 失效预警指标：
- V<sub>CE(sat)</sub>增长超过15%
- 热阻增加超过20%
如需获取：
- 3D机械图纸
- 损耗计算工具
- 典型驱动电路图
请联系ABB工业驱动事业部技术支持。
